«Поволжский государственный университет телекоммуникаций и информатики»
Кафедра радиосвязи, радиовещания и телевидения
ОТЧЁТ
ПО ЛАБОРАТОРНОЙ РАБОТЕ № 4
«Исследование широкополосного и импульсного каскадов»»
По дисциплине «Схемотехника аналоговых электронных устройств» по специальности 210404 «Многоканальные телекоммуникационные системы» для студентов дневного и заочного факультетов
Отчет выполнили
студенты гр. МТС-01:
Кукебаев Н.У.
Мураев Д.И.
Никулина А.П.
Руководитель работы:
Галочкин В. А.
Самара
2012 г.
1. Цель работы
1. Исследовать влияние режима работы транзистора и сопротивления в цепи коллектора Rк на величину площади усиления П и величину импульсной добротности Д.
2. Исследовать влияние последовательной отрицательной обратной связи по току на величину сквозного коэффициента усиления Кеср, верхнюю граничную частоту fгр, время установления tу, площадь усиления П и импульсную добротность Д.
3. Исследовать влияние высокочастотной эмиттерной коррекции на частотную характеристику в области верхних частот и переходную характеристику в области малых времен.
4. Исследовать влияние низкочастотной коррекции с помощью цепочки Сф, Rф в цепи коллектора на частотную характеристику в области нижних частот и переходную характеристику в области больших времен.
3. Краткая теория. Широкополосные (импульсные) каскады.
Площадь усиления.
а) Широкополосные усилители (ШПУ) отличаются от усилителей звуковой частоты следующими особенностями:
в ШПУ требуется усиливать сигналы в очень низкой полосе частот от единиц и десятков Гц до нескольки десятков МГц. Как правило, это – резисторные каскады со специальными корректирующими цепями; такие каскады имеют наилучшие частотные, ФЧХ и ПХ.
ШПУ используют как для усиления гармонических каскадов, так и для импульсных сигналов.
Для ШПУ используют специальные транзисторы и лампы, имеющие высокую предельную частоту коэффициента передачи, малые входные и выходные ёмкости, большую крутизну характеристики - как правило, полевые транзисторы.
Как правило, транзисторы в ШПУ включают по схеме с ОЭ, ОИ (общим истоком).
Как было показано на для увеличения полосы (увеличения ωВ) нужно уменьшать RНТ = RК || RН. Но с уменьшением RНТ снижается коэффициент усиления (передачи). Малое значение yВ (коэффициента передачи) невыгодно, так как увеличивается количество каскадов усиления, что приводит к усложнению и удорожанию.
б)
Импульсные усилители должны
воспроизводить форму сигнала с
минимальными искажениями. Обычно
спектр импульсных сигналов простирается
от единиц Гц до нескольких десятков
МГц. Поэтому импульсные усилители –
это широкополосные усилители, для
которых
и более. Обеспечение малых искажений
характеристик достигается включением
специальных корректирующих цепей.

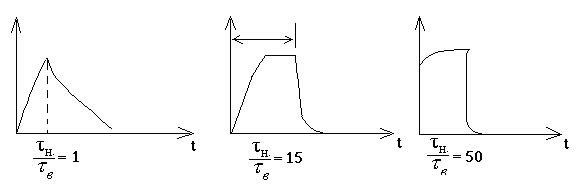

Характеристики усилителя в области НЧ отражают поведение усилителя в области больших времён, т.е. определяют форму плоской вершины импульса, а характеристики усилителя в области ВЧ отображают поведение усилителя в области малых времён, т.е. определяют длительность фронтов импульса (рис.1):
рис. 1
Чем шире полоса в области ВЧ, тем точнее воспроизводится фронт импульса (уменьшаются искажения в области малых времён).
Чем шире полоса в области НЧ, тем лучше воспроизводится плоская вершина импульса. В импульсных усилителях применяют, как правило, резисторные усилители, имеющие лучшие частотные и переходные характеристики.
В первом приближении на ВЧ цепи импульсного усилителя можно рассматривать как интегрирующую цепочку
(рис.2):
рис. 2
Н.ЭКВ.=RН.ЭКВ.
СН.ЭКВ. –
постоянная времени цепи нагрузки
на НЧ; В=S
+ Н.ЭКВ. –
постоянная времени цепи нагрузки
на ВЧ. Частота среза (на которой
усиление падает до уровня d
= 0,707 = 1/√2)
(d
– величина спада)
рис.3
≈
0,69/ωв,
т.е.
уменьшение
(увеличение ωВ) уменьшает
длительность фронта и время задержки
(нарастания). Например (рис.4):
рис.4
т.е. характеристики (с увеличением ωВ) улучшаются в области малых времён.
В области НЧ (области больших времён) цепи импульсного усилителя могут быть представлены дифференцирующей цепочкой (рис.5):
рис. 5
Постоянная времени в области НЧ τН.= СР(RiК +RН), где
RiК = Ri || RК и нижняя частота среза (где усиление падает в √2 = 0,707 раз) равна:
.
Она определяет спад плоской части импульса (рис.6):
рис. 6
т.е.
с увеличением
(уменьшением ωв) при заданной
искажения передаваемого импульса
уменьшаются.
Как видно, уменьшение ωн и увеличение ωв , т.е. расширение полосы пропускания необходимы для улучшения показателей импульсного усилителя
Важным показателем ШПУ является площадь усиления каскада:
П = К0 ּfв
(fв - частота, на которой коэффициент передачи уменьшается в √2 = 0,707 раз) характеризует способность усилителя создавать усиление в широкой полосе частот.
Коэффициент частотных искажений:
где y - нормированный коэффициент передачи.
]
В области высоких частот имеем:
;
тогда
,
т.е. площадь усиления зависит от крутизны и СЭКВ. и не зависит от RИСТ. и RН.. Т.о., для увеличения площади усиления П (полосы пропускания) необходимо брать УЭ с большей крутизной и малыми величинами СЭКВ.
С учётом времени нарастания (рис.7) импульса:
,
где
(рис.7)
,
т.е. для увеличения П (увеличения ωв)
необходимо уменьшать СН.ЭКВ.
Это справедливо только для полевых транзисторов и ламповых усилителей, у которых RВХ велико и напряжение UВХ является ЭДС источника ЕГ.
Для каскада на биполярном транзисторе
Пmax
=
,
где fт = h21Э fh21э; Ск - ёмкость между базой и коллектором (барьерная) - СБК; rБ’ – объёмное сопротивление базы
(rБ’ ≈ 100 Ом). fh21э - граничная частота, на которой
h21Э = 0,707 от своего значения на НЧ. fТ - частота, на которой h21Э = 1 (частота единичного усиления).
Т.е., при малых RН (≈ 10 Ом и менее) вследствие влияния rБ’ верхняя граничная частота fВ растёт медленнее, чем падает усиление и поэтому площадь усиления П уменьшается при уменьшении RН.
Цепи, изменяющие ЧХ в области НЧ и ПХ в области больших времён, называют цепями НЧ коррекции; цепи, изменяющие ЧХ в области ВЧ и ПХ в области малых времён, называют цепями ВЧ коррекции.
