6.2. Чавунні каналізаційні труби і фасонні деталі для них
Труби для систем внутрішньої каналізації і водостоків виготовляють з сірого чавуну. Зовнішні й внутрішні поверхні покривають нафтовим бітумом.
Труби поділяють на два класи. До класу А належать труби і фасонні деталі, які витримуються під гідравлічним тиском 0,1 МПа до нанесення антикорозійного покриття, їх використовують для замонолічуваних систем каналізації і відкритих трубопроводів в будинках з підвищеними естетичними вимогами.
До класу Б належать труби і фасонні деталі, які витримуються під гідравлічним тиском 0,1 МПа після нанесення антикорозійного покриття, їх використовують для систем каналізації будинків масової забудови. Покриття труб і фасонних деталей повинно бути гладким, міцним і суцільним, нелипким, воно не повинно розчинятися у воді і розмягшуватись, якщо температура вища за 60 °С.
Труби випускаються трьох умовних проходів: 50, 100 і 150 мм. Розтруби і хвостовики фасонних деталей виготовляються чотирьох типів: тип 1 - розтруб; тип 2 - розтруб компенсаційний; тип 3 - розтруб-відросток; тип 4 - розтруб низький.
Довжина чавунних труб 2...6 м, товщина стінки 6,7...31 мм.
Приклад умовного маркування чавунної каналізаційної труби: труба ТЧК-50-І500-Б ГОСТ 6942.3-80 (ТЧК - труба чавунна каналізаційна; Оу = 50 мм; Ь = 1500 мм; клас Б).
6.3. Пластмасові труби, з'єднувальні та фасонні деталі для них
Для систем опалення, внутрішнього водопроводу, водостоків і каналізації використовують напірні труби з поліетилену високого тиску (ПВТ), низького тиску (ПНТ), полівінілхлориду (ПВХ) і поліпропілену (ПП). Для протипожежного водопроводу ці труби не використовують. Поліетилен високого тиску пластичніший, ніж поліетилен низького тиску, але має меншу міцність. Поліетилен легко піддається механічному обробленню, добре зварюється, ллється під тиском, але погано склеюється. Недоліками поліетилену є горючість, різке зниження міцності з підвищенням температури (розм'якшується за температури 100 °С), високий коефіцієнт лінійного розширення, значна повзучість, окислення під дією сонячної радіації. Для зменшення впливу денного світла в поліетилен додають сажу, чим і пояснюється чорний або темно-сірий колір поліетиленових труб. Якщо рідина в поліетиленових трубах замерзає, вони не руйнуються.
Поліпропілен (ПП) легший від поліетилену, має вищі теплостійкість, жорсткість, міцність. Температура його плавлення близько 170 °С. Добре обробляється і зварюється. За низьких температур (нижче ніж мінус 5 °С) стає крихким. Непластифікований полівінілхлорид (ПВХ), або вініпласт, має високу механічну міцність (порівняно з іншими пластмасами), добре обробляється, склеюється і зварюється. Крихкий за температур, нижчих ніж О °С. Міцність виробів з вініпласту значно знижується, якщо на їх поверхні з'являються надрізи або риски.
Для влаштування каналізаційних трубопроводів у житлових будинках використовують каналізаційні труби і фасонні деталі діаметром 50, 90 і 110 мм.
6.4. Арматура
Промислову арматуру використовують на трубопроводах як запірну, регулювальну, запобіжну, захисну і контрольну.
До арматури умовно належать також конденсатовідвідники, повітрозбірники, елеватори, компенсатори, показники рівня, грязьовики тощо. До санітарно-технічної арматури належать також крани водорозбірні і змішувальні.
Арматуру за принципом дії розділяють на керовану і автономну (регулятори тиску прямої дії, зворотні клапани, конденсатовідвідники). Керована арматура за способом управління поділяється на арматуру з ручним приводом, приводну і дистанційного керування. Привод арматури може бути електричним, електромагнітним, пневматичним, сильфонним пневматичним, гідравлічним і пневмогідравлічним.
У санітарно-технічних системах застосовують арматуру з ручним приводом і керовану.
За способом приєднання до трубопроводу арматура поділяється на муфтову (з внутрішньою різзю), цапкову (з зовнішньою різзю), фланцеву і приварювану. Фланцеву арматуру з сірого чавуну використовують при Ру < 0,6 МПа і tр<100 °С, а з ковкого чавуну - при Ру<1,6 МПа і tр < 150 °С. Приварювану застосовують для трубопроводів з підвищеними вимогами до міцності і щільності з'єднань (в теплових пунктах), муфтову і цапкову (пожежні крани) чавунну арматуру - при Ру <1,6 МПа, а сталеву - при Ру<4 МПа. Для систем гарячого водопостачання Pу<50 мм використовують, як правило, арматуру бронзову, латунну або з термостійких пластмас.
Залежно від способу переміщення запірного або регулювального органа і його конструкції арматура поділяється на крани, вентилі, клапани, засувки тощо.
Кран - арматура з запірним або регулювальним органом у вигляді конічної пробки, циліндра чи кулі з прохідним отвором (отворами), шибера. За способом ущільнення крани бувають натяжні, сальникові і підпружинені: у натяжних ущільнення досягається підтягуванням пробки спеціальною гайкою (знизу корпуса), у сальникових - підтягуванням сальника, який стискає ущільнювальну прокладку навколо поворотної осі крана.
Вентиль - арматура з запірним або регулювальним органом, який переміщається зворотно-поступально вздовж центральної осі ущільнювальної поверхні корпуса. Вентилі встановлюють на трубопроводах водопостачання і в системах парового опалення (закривають прохід робочого середовища плавно, щоб запобігти виникненню гідравлічних ударів).
Клапан - арматура з запірним або регулювальним органом, який переміщається зворотно-поступально вздовж центральної осі ущільнювальної поверхні або повертається навколо осі, перпендикулярної до осі потоку середовища, що протікає. Запірні клапани служать для відключення ділянки трубопроводу, регулювальні - для зміни тиску або витрати потоку рідини (газу). Зворотні клапани запобігають утворенню зворотного потоку. Вони бувають підйомні і поворотні. Запобіжні клапани призначені для автоматичного скидання рідини, пари або газу в атмосферу, якщо тиск вищий від встановленого.
Засувка - арматура з запірним або регулювальним органом у вигляді диска, який переміщається вздовж ущільнювальних поверхонь корпуса перпендикулярно до осі потоку рідини. Засувки бувають повнопрохідними і звуженими; в останніх діаметр отвору ущільнювальних кілець менший від діаметра трубопроводу.
Арматуру виготовляють із сталі, ковкого чавуну, бронзи, латуні, пластмас. Арматуру з вуглецевої сталі фарбують в сірий колір, з легованої - в синій, з нержавіючої і кислотостійкої - в голубий, з чавуну - в сірий і з ковкого чавуну - в чорний. Арматуру з кольорових металів і пластмас не фарбують.

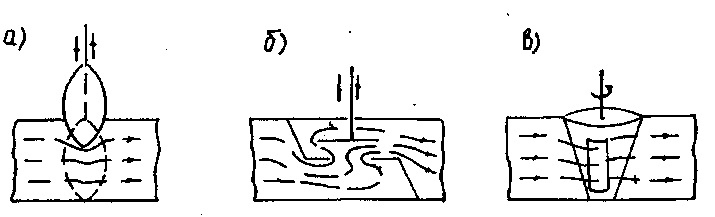

Рис.6.1. Характер зміни потоку в арматурі: а) засувка; б) вентиль; в) пробковий кран
Залежно від матеріалу ущільнювальних деталей затвора у відповідний колір фарбують приводний пристрій арматури (маховики, важелі). Якщо ущільнювальний пристрій з бронзи і латуні, привод фарбують в червоний колір, з нержавіючої сталі - в голубий, з алюмінію
- в світлий (сріблястий), з бабіту - в жовтий, з шкіри або гуми – в коричневий. Арматуру футеровану або з внутрішнім покриттям (крім діафрагми) додатково фарбують: емальовану - в червоний, гумовану – в зелений, покриту пластмасою - в синій кольори.
Прийняті позначення індексу промислової арматури: 1) тип арматури (цифрове позначення - двозначне число): кран - 11; вентиль -13,14, 15; зворотний клапан -16; засувка - ЗО, 31; конденсатовідвідник 19, 45; елеватор - 40; клапан редукційний - 18; 2) матеріал корпуса: сталь вуглецева - с; сталь нержавіюча - нж; чавун сірий - ч; чавун ковкий кч; латунь або бронза - б; пластмаса - п тощо; 3) привод (цифрове позначення - однозначне число): механічний з черв'ячною передачею - 3; з циліндричною - 4, з конічною - 5; пневматичний - 6; гідравлічний - 7; електромагнітний - 8; електричний - 9. За відсутності привода число не ставиться; 4) конструкція даного виду арматури за каталогом Центрального конструкторського бюро арматуробудування (ЦКБА) (цифрове позначення - одно- або двозначне число); 5) матеріал ущільнювальних кілець: латунь і бронза - бр; нержавіюча сталь - нж; гума - г; пластмаси - п; ебоніт - е; без вставних або наплавлених кілець бк тощо.
У випадку застосування внутрішніх захисних покрить арматури позначення матеріалу покриття об'єднується з позначенням ущільнювальних кілець: гумовані - г; емальовані - ем; футеровані пластмасою - п; покриті свинцем - "св" тощо.
