- •2B8 Марки сталей коліс косозубої циліндричної передачі за максимальних розмірів заготовок 65мм, 120мм і твердості поверхні зубців шестірні г) 50 і 40хн;.
- •2B9 Марки сталей коліс прямозубої конічної передачі за максимальних розміру заготовки колеса 75мм і твердості поверхні його зубців : б) 50г і 40хнма;
- •2B10 Марки сталей коліс косозубої циліндричної передачі за твердості поверхні зубців колеса і цементованої шестірні :д) 40х і 12хнма.
- •Розділ 3
Задачі рівня складності a
1A1 Деталлю називається в) складова частина машини, яка виготовлена із однорідного за назвою і маркою матеріалу, без застосування збірних операцій;
1A2 До критеріїв працездатності деталей машин відносять:; д)
1A3 На рисунку зображена механічна передача: г) зубчасто-гвинтова;
1A4 На рисунку зображено умовне позначення механічної передачі: а) прямозубої циліндричної;

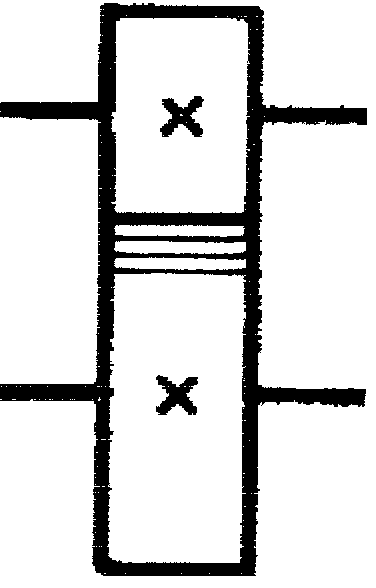

1A5 На рисунку зображено умовне позначення механічної передачі:; б) косозубої циліндричної;
1A6 На рисунку зображено умовне позначення механічної передачі: д) прямозубої конічної
1A7 На рисунку зображено умовне позначення механічної передачі: д) черв’ячної
1A8 На рисунку зображено умовне позначення механічної передачі в) пасової клиновим пасом;
1A9 На рисунку зображено умовне позначення механічної передачі: в) пасової плоским пасом;
1A10 На рисунку зображено умовне позначення механічної передачі:; г)ланцюгової;
1A11 На рисунку зображено умовне позначення:; в) пружної муфти;
1A12 На рисунку зображено умовне позначення:б) ланцюгової муфти;
1A13 На рисунку зображено умовне позначення: а) муфти без уточнення типу
A14 На рисунку зображено умовне позначення г) вала на підшипниках кочення;
A15 На рисунку зображена кінематична схема: а) одноступеневого вертикального циліндричного редуктора
1A16 На рисунку зображена кінематична схема:; б) одноступеневого горизонтального циліндричного редуктора
1A17 На рисунку зображена кінематична схема: в) горизонтального конічного редуктора;
1A18 На кінематичній схемі привода виконавчого механізму позицією 2 позначено; д) пружну втулково-пальцеву муфту
1A19 У приводі виконавчого механізму (див. рис) використовується редуктор: г) циліндричний двоступеневий співвісний;
1A20 У приводі виконавчого механізму (див. рис) використовується редуктор; г) конічний;
1A21 У приводі виконавчого механізму (див. рис) використовується редуктор: б) циліндричний двоступеневий за розгорнутою схемою;
1A22 У приводі виконавчого механізму (див. рис) використовується редуктор; д) конічно-циліндричний
1A23 У приводі виконавчого механізму (див. рис) використовується редуктор: а) триступеневий конічно-циліндричний;
1A24 У приводі виконавчого механізму (див. рис) використовується редуктор; г) черв’ячно-циліндричний;
1A25 У приводі виконавчого механізму (див. рис) використовується редуктор: а) черв’ячний;
1A26 У приводі виконавчого механізму (див. рис) використовується редуктор: г) циліндрично-черв’ячний;
1A27 У приводі виконавчого механізму (див. рис) використовується редуктор: а) двоступеневий черв’ячний;
1A28 На кінематичній схемі привода виконавчого механізму позицією 4 позначено: г) ланцюгову передачу;
1A29 На кінематичній схемі привода виконавчого механізму позицією 2 позначено; б) пасову передачу;
1A30 На кінематичній схемі привода виконавчого механізму позицією 4 позначено: г) циліндричну передачу;
1A31 На кінематичній схемі привода виконавчого механізму позицією 4 позначено: в) муфту без зазначення типорозміру;
1A32 На кінематичній схемі привода виконавчого механізму позицією 4 позначено: б) конічну передачу;
1A33 На рисунку зображена кінематична схема: д) одноступеневого черв’ячного редуктора з боковим розміщенням черв’яка
Правильна відповідь: Д .
1A34 На рисунку зображена кінематична схема: в) одноступеневого горизонтального конічного редуктора;
Правильна відповідь: В .
1A35 На рисунку зображений редуктор: г) одноступеневий черв’ячний з нижнім розміщенням черв’яка;
1A36 На рисунку зображений редуктор: г) одноступеневий черв’ячний з верхнім розміщенням черв’яка;
1A37 На рисунку зображений редуктор: а) одноступеневий вертикальний циліндричний;
1A38 На рисунку зображений редуктор; б) одноступеневий горизонтальний циліндричний;
1A39 На рисунку зображений редуктор: г) одноступеневий черв’ячний з боковим розміщенням черв’яка;
1A40 На рисунку зображений редуктор: г) одноступеневий черв’ячний з боковим розміщенням черв’яка;
1A41
За
формулою
визначається: а) потужність на валу
двигуна привода; в) потужність на
вихідному валу привода;
1A42
За
формулою
визначається;
в)
асинхронна частота обертання двигуна
серії 4А;
1A43
За
формулою
визначається: г) потужність на вихідному
валу привода;
1A44
За
формулою
визначається; в) передаточне число;
1A45 Механічна передача – це механізм, який: г) відповіді а,б,в;
