2.6 Контрольні питання, завдання і вправи до розділу 2

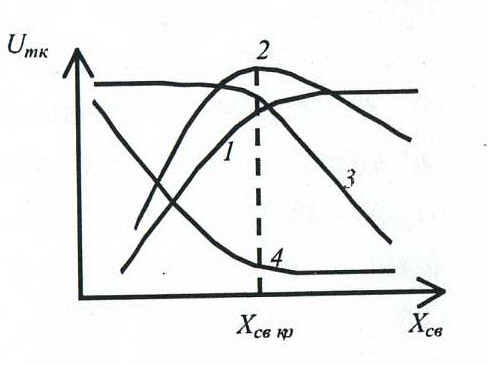

1. Вкажіть правильну залежність амплітуди напруги на колекторі від величини опору зв’язку контура з навантаженням.
.
2. Вкажіть правильну залежність корисної потужності від величини опору зв’язку контура з навантаженням.
.

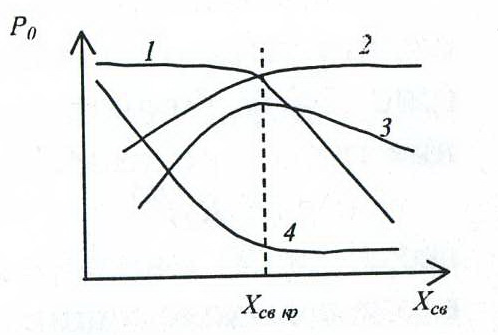

3. Вкажіть правильну залежність споживаної потужності від величини опору зв’язку контура з навантаженням.
.

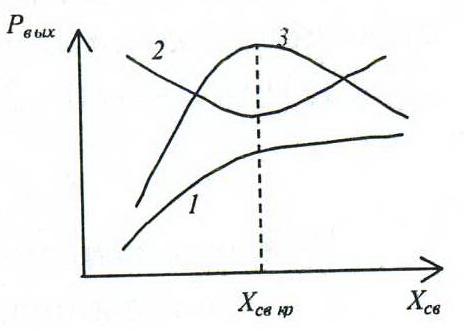

4. Залежність вихідної потужності від опору зв’язку контура з навантаженням.

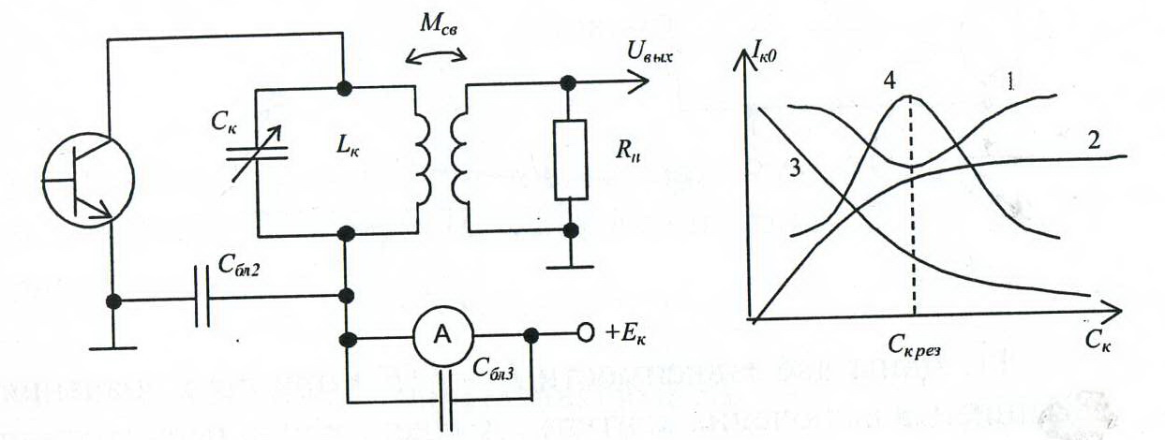

5. Як змінюватимуться свідчення амперметра в колекторному ланцюзі транзистора при зміні ємкості контурного конденсатора Ск ?
6. У який режим перейде транзистор в схемі підсилювача потужності, якщо відбудеться обрив в ланцюзі опору навантаження Rн ?
1 - недонапружений, 2 - перенапружений, 3 - залишиться в критичному.
7. У який режим перейде транзистор в схемі підсилювача потужності, якщо відбудеться коротке замикання навантаження Rн ?
1 - недонапружений, 2 - перенапружений, 3 - залишиться в критичному.
8. При якому зв’язку з навантаженням постійна складова колекторного струму Ік0 буде найбільшою?
1) Мсв = Мсв опт, 2) Мсв < Мсв опт, 3) Мсв > Мсв опт.
9. У якому окремому випадку струм спокою Іп рівний постійній складовій колекторного струму Ік0 ?
1. При θ = 180°. 2. При θ = 90°. 3. При θ = 45°.
10. Яка залежність вірна?
ξ - коефіцієнт використання колекторної напруги;
Ск - ємкість контурного конденсатора.
11.
Дано дві залежності Ік1
=
ƒ(Eб)
при двох
значеннях коефіцієнта включення контура
в колекторний ланцюг транзистора: 1)
р
= 1 і 2)
р
= 0,5. Вибрати
один з варіантів: а), б), в), г), д).

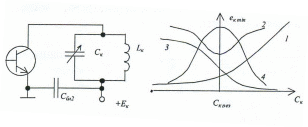

12. Яка залежність вірна?
ек min - мінімальна миттєва напруга на колекторі;
Ск - ємкість контурного конденсатора.
13. Як змінюватимуться свідчення амперметра в колекторному ланцюзі транзистора при зміні опору навантаження Rн.
14.
Вкажіть правильну залежність корисної
потужності від величини напруги
колекторного живлення P1
=ƒ
(Ек)
15. Вкажіть правильну залежність амплітуди колекторної напруги від величини напруги колекторного живлення Uт к = ƒ(Eк).
16. Вкажіть правильну залежність споживаної потужності від величини напруги колекторного живлення Р0 =ƒ(Ек)
17. Як зміниться свідчення амперметра при розриві в ланцюзі контура:
1 – зменшиться,
2 – збільшиться,
3 – не зміниться.

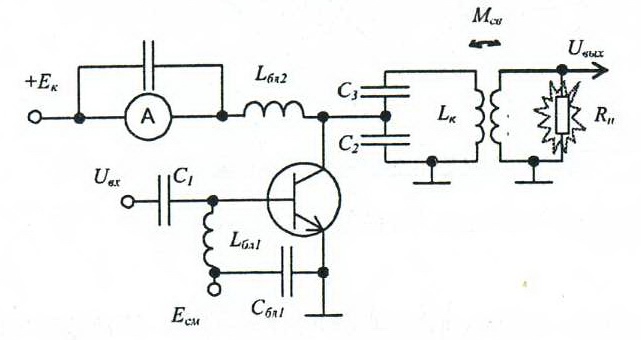

18. Як зміниться свідчення амперметра при короткому замиканні в ланцюзі навантаження?
1 – зменшиться,
2 – збільшиться,
3 – не зміниться.

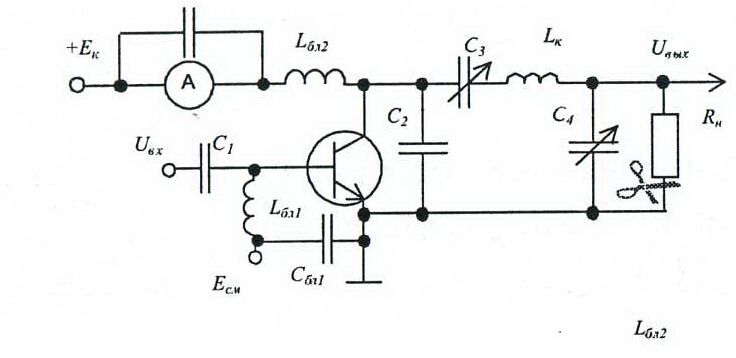

19. Як зміниться свідчення амперметра при розриві в ланцюзі навантаження?
1 – зменшиться
2 – збільшиться
3 – не зміниться.
20. Підсилювач потужності. Яка епюра колекторної напруги вірна?
3. Лампові каскади радіопередавачів
Лампові генератори використовуються, як правило, в могутніх каскадах передавачів, що працюють з високим ККД. Для цього лампи повинні працювати в класах В і С, а для відновлення вихідного гармонійного сигналу в анодний ланцюг включають коливальний контур або складніший фільтр. Як активні елементи використовуються тріоди, тетроды і пентоди.
