Методические указания к выполнению графического задания «Выполнение изображений в слоях»
В данной графической работе нужно выполнить по двум заданным изображениям изображение детали в трех видах и аксонометрической проекции, а также проставить размеры, расположив изображения видов, разрезов, аксонометрии и размерных линий в слои.
Последовательность выполнения работы:
Открыть заготовку формата А3 с основной надписью по ф.1.
Создать слои:
1 – «осевые линии», тип линии – штрихпунктирная, цвет – по выбору, толщина линии – 0,25
2 – «тонкие линии», тип линии – сплошная тонкая, цвет – по выбору, толщина линии – 0,25
3 – «невидимый контур», тип линии – штриховая, цвет – по выбору, толщина линии – 0,25
4 – «видимый контур», тип линии – сплошная толстая, цвет – по выбору, толщина линии – 0,8
5 – «соединение вида и разреза», тип линии – сплошная толстая, цвет – по выбору, толщина линии – 0,8
6 – «тонкие волнистые линии», тип линии – сплошная тонкая, цвет – по выбору, толщина линии – 0,25
7 – «штриховка», тип линии – сплошная тонкая, цвет – по выбору, толщина линии – 0,25
8 – «размеры», тип линии – сплошная тонкая, цвет – по выбору, толщина линии – 0,25
9 – «аксонометрия тонкие линии», тип линии – сплошная тонкая, цвет – по выбору, толщина линии – 0,25
10 – «Аксонометрия четверть выреза», тип линии – сплошная тонкая, цвет – по выбору, толщина линии – 0,25.
11 – «Аксонометрия», тип линии – толстые, цвет – по выбору, толщина линии – 0,8.
Открыть слой «осевые линии» и вычертить осевые линии для главного вида, вида сверху и вида слева.
Открыть слой «тонкие линии» и вычертить в этом слое видимые контуры детали на трех видах.
Открыть слой «невидимый контур» и создать в этом слое невидимый контур детали.
Открыть слой «видимый контур» и обвести в этом слое весь видимый контур детали полилинией, задав ей толщину 0,8 через опцию width .
Отключить слой «видимый контур». Открыть слой «соединение вида и разреза», обвести в этом слое полилинией фигуру сечения.
Если для соединения половины вида и разреза требуется выполнить тонкую волнистую линию, то ее выполняем командой spline в слое «тонкая волнистая».
Выключить слой «невидимый контур». В слое «соединение половины вида и разреза» обвести полилинией оставшуюся видимую часть детали, в том числе и вид сверху.
Открыть слой «штриховка» и выполнить в этом слое штриховку фигуры сечения.
Открыть слой «размеры». Проставить в этом слое размеры, соблюдая требования ГОСТ 2.307-68.
Открыть слой «аксонометрия тонкие линии». Выполнить в этом слое изображение аксонометрической проекции детали.
Открыть слой «аксонометрия четверть выреза» и выполнить в этом слое четверть выреза детали.
Открыть слой «аксонометрия», выполнить в этом слое весь видимый контур толстыми линиями, придав им толщину «весом».
Заполнить основную надпись, указав фамилию разработчика, проверяющего, шифра документа, название детали, материала детали (например, Ст. 5 ГОСТ 380-94), масштабов в основной надписи и аксонометрического.

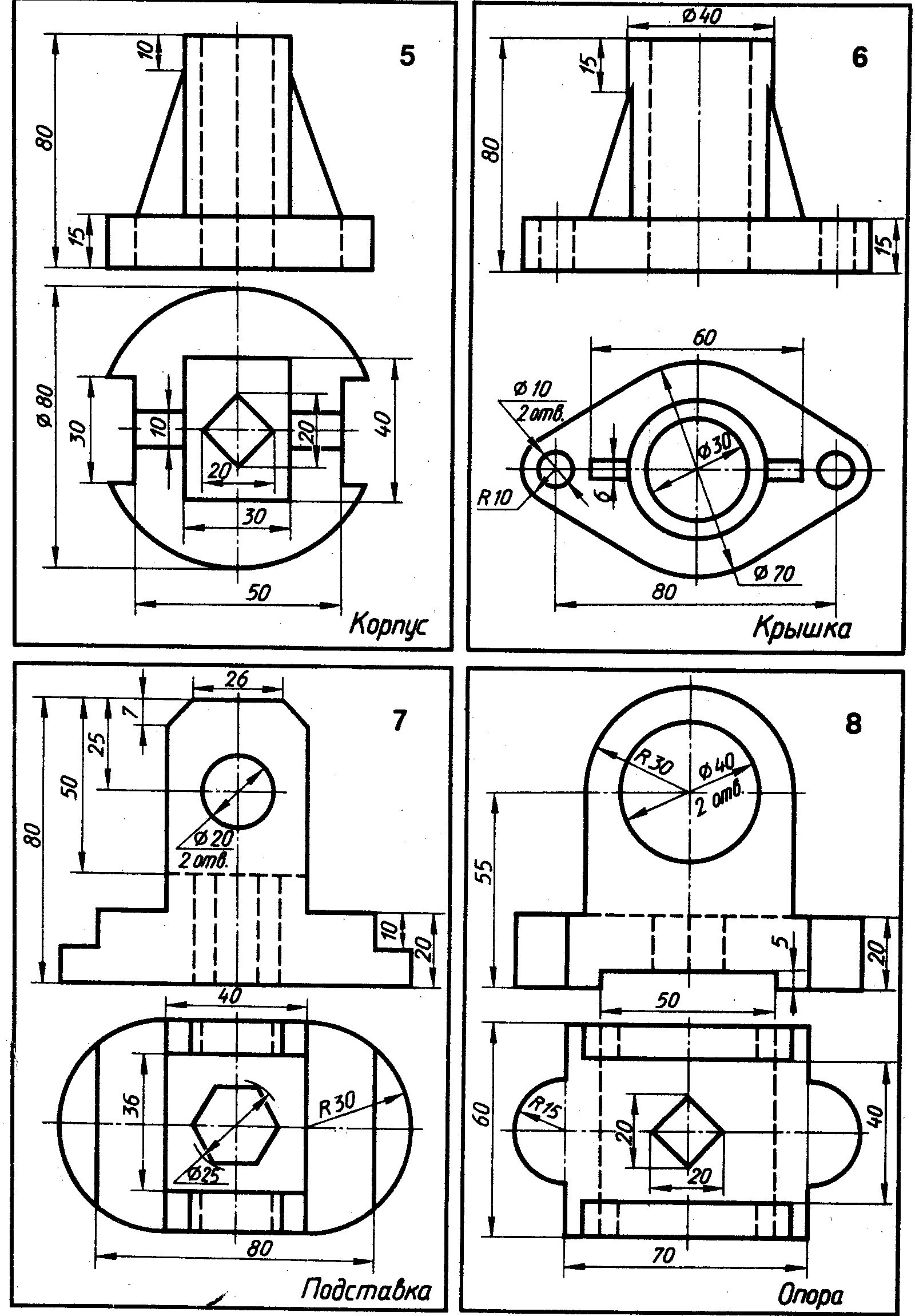

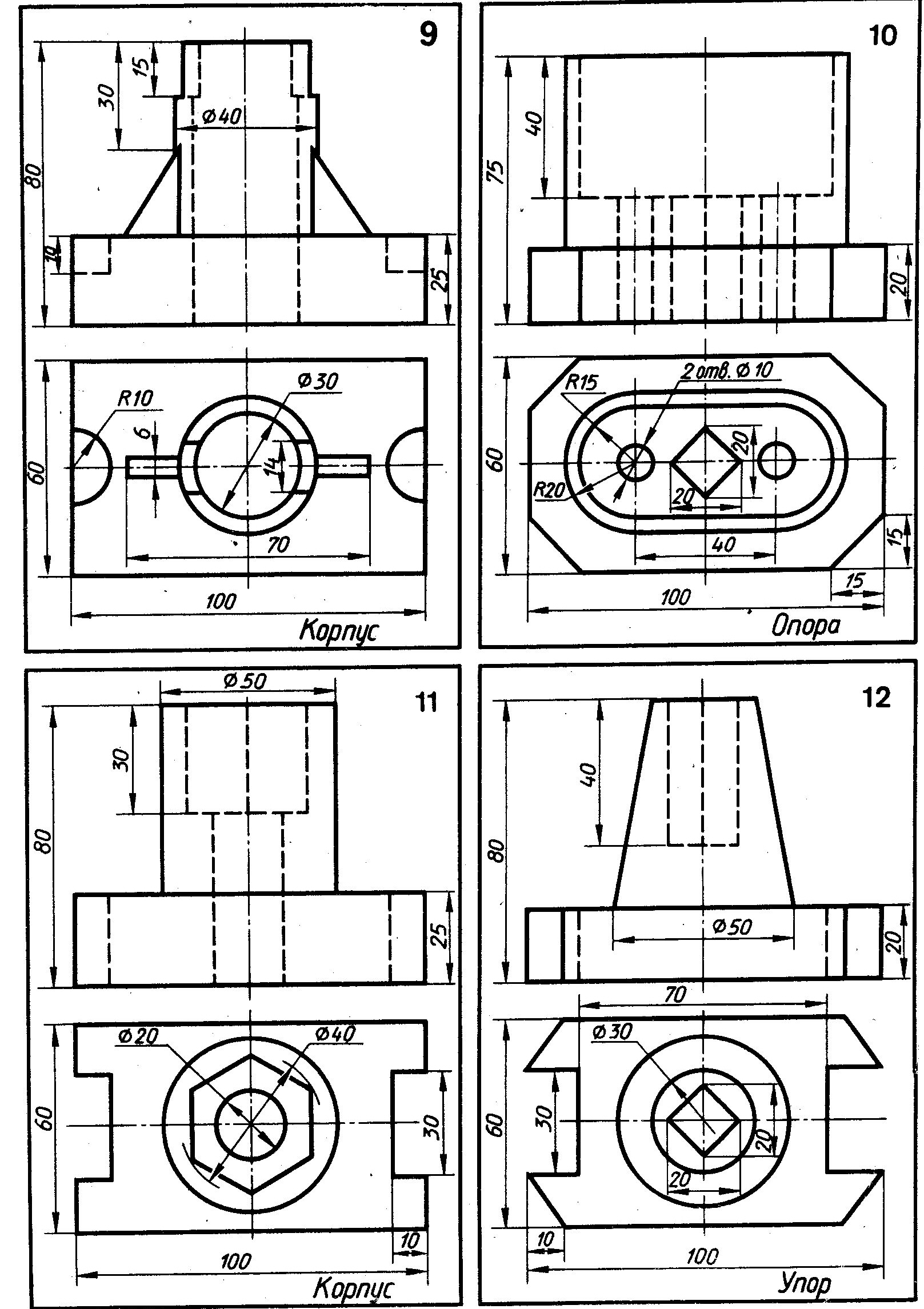

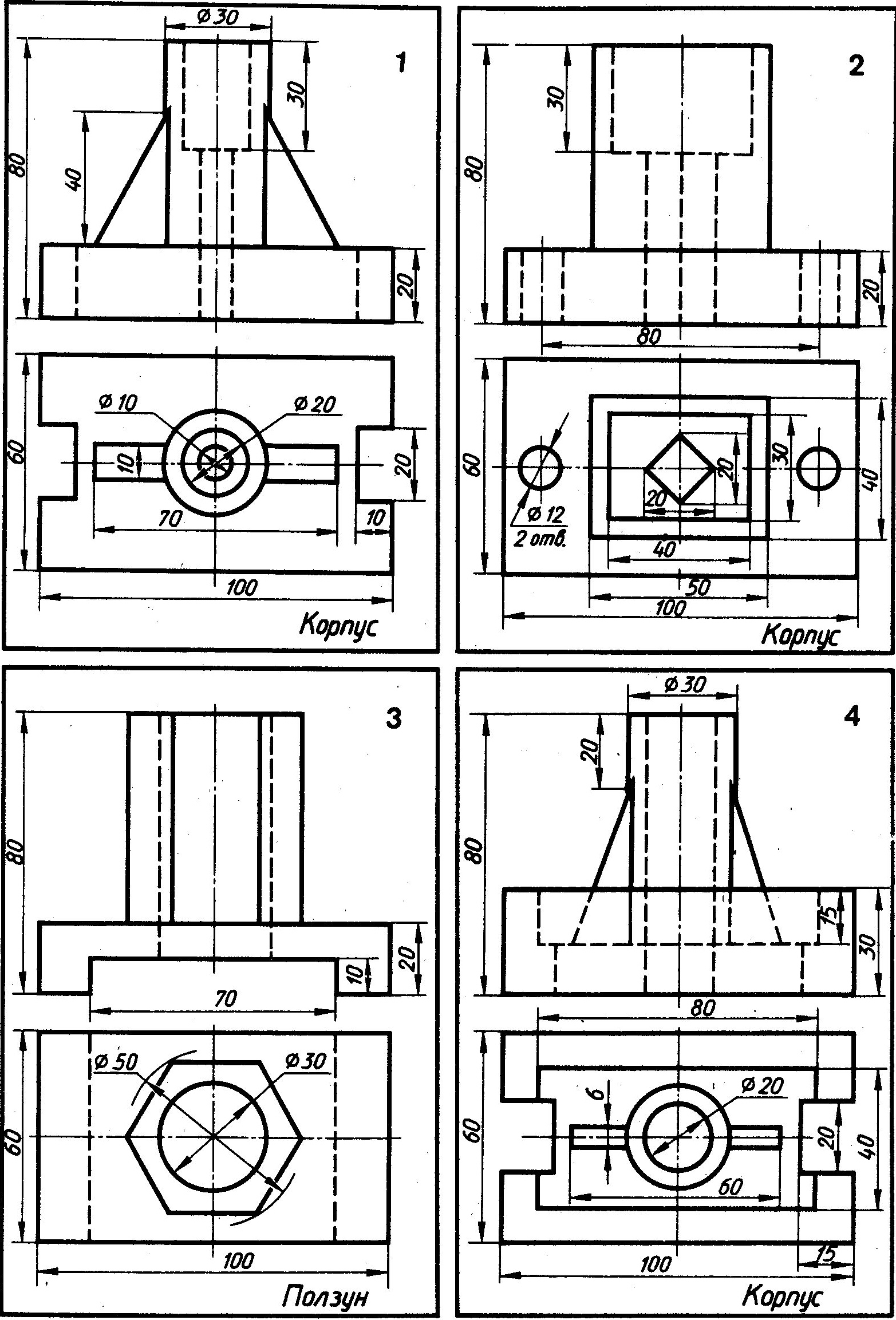

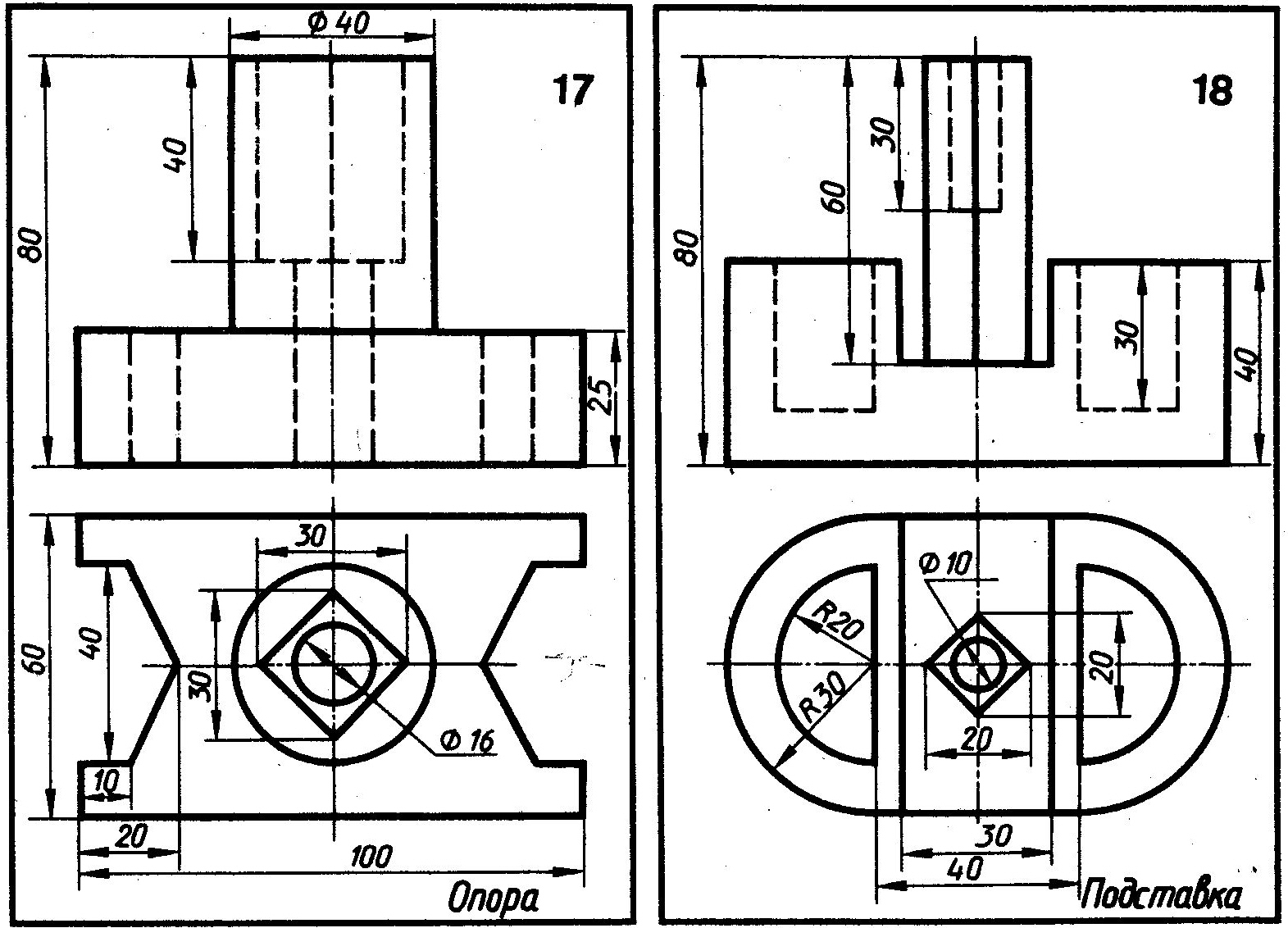

Варианты заданий
Используемая литература
Бергхаузер Т., Шлив П. Система автоматизированного проектирования AutoCAD: Справочник: Пер. с англ. – М.: Радио и связь, 1999.
ЕСКД. Об Райан Д. Инженерная графика в САПР. – М.: Мир, 1989.
Романычева Э.Т., Соколова Т.Ю., Шандурина Г.Ф. Инженерная и компьютерная графика: Учеб. для вузов. – М.: ДМК Пресс, 2001.
щие положения. – М.: Издательство стандартов, 2001
