3.3 Расчет токов короткого замыкания

Задачей расчёта токов к.з. является определение действующего значения, установившегося тока к.з. (Iк) мгновенного значения тока к.з. ударного тока к.з. (iу). По току Iк

проверяется оборудование на термическую устойчивость, по току iу оборудование проверяют на динамическую устойчивость. [5]

Порядок расчёта.:

1. Составляем расчётную схему, на которой указывается система питания, трансформаторы, силовые реакторы, воздушные и кабельные линии.

2. Составляем схему замещения

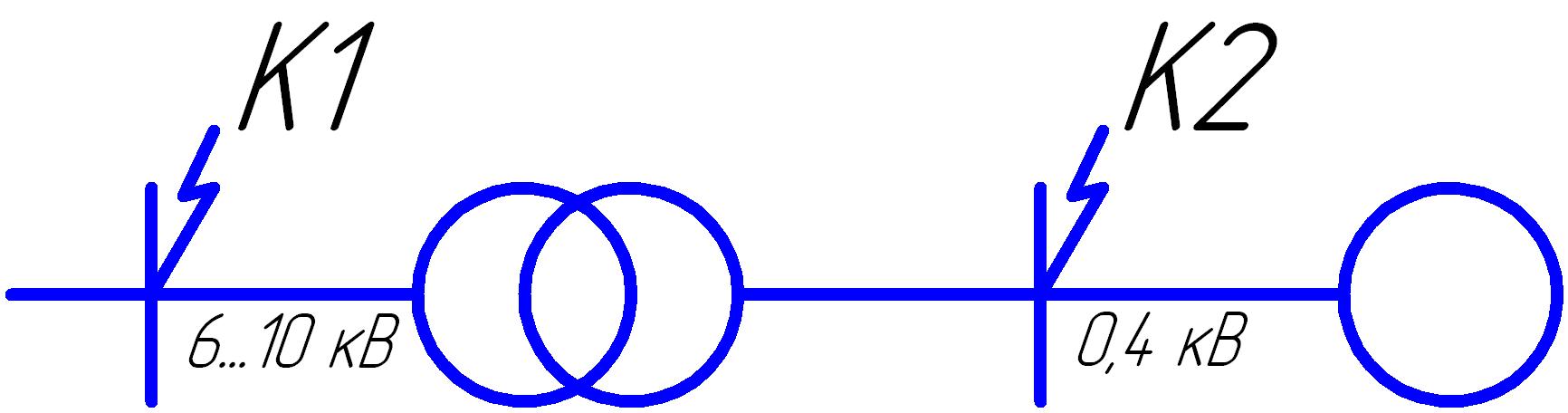

Рис 1. схема замещения

3. Намечаем точки К1,К2 и К3 Расчёт токов к.з. в точках производится в относительных единицах.

Задаём базисные знания напряжения:

U_бi=U_срн=10,5 кВ

U_б2= U_срн=0,4 кВ

U_б2= U_срн=0,25 кВ

Рассчитаем токи в точке К1

I_к⁽³⁾= U_k/(3 · Z_Т) (1, стр. 58) [8]

I_к⁽³⁾= 10,5/(1,73 · 45) = 0,14 кА

Рассчитаем токи в точке К2

I_к⁽³⁾ = 0,4/(1,73 · 45) = 0,005 кА

Рассчитываем ударный ток в точке К1

Ударный коэффициент составляет К_у = 1,3 [8]

i_у = 2 · К_у · I_к⁽³⁾ (4, стр. 58) [8]

i_у = 1.4 · 1,3 · 0,14 = 0,25 кА

Рассчитываем ударный ток в точке К2

i_у = 1.4 · 1,3 · 0,005 = 0,01 кА

Расчетные данные заносим в таблицу 4.

Таблица 4. Таблица расчётных данных короткого замыкания.

Точка к.з.	Iк(3), кА	iу , кА
К1	0,14	0,25
К2	0,005	0,01

5. Маркировка кабельных линий

Маркировку кабельных линий и установку опознавательных знаков и надписей по трассе выполняют в соответствии следующим образом: каждая кабельная линия должна иметь свой номер или наименование. Если кабельная линия состоит из нескольких параллельных кабелей, то каждый из них должен иметь тот же номер с добавлением букв А, Б, В и т. д.

Открыто проложенные кабели, а также все кабельные муфты должны быть снабжены бирками с обозначением: на бирках кабелей и концевых муфт - марки, напряжения, сечения, номера или наименования линий, на бирках соединительных муфт - номера муфты и даты монтажа. Бирки должны быть стойкими к воздействию окружающей среды.

На кабелях, проложенных в кабельных сооружениях, бирки должны располагаться по длине не реже, чем через каждые 50 м. На трассе кабельной линии, проложенной в незастроенной местности, должны быть установлены опознавательные знаки.

Трасса кабельной линии, проложенной по пахотным землям, должна быть обозначена знаками, устанавливаемыми не реже, чем через 500 м, а также в местах изменения направления трассы.

На опознавательных знаках указывают номер пикета (например, ПК-17) и знак напряжения — красной краской, остальное - черной.

На кабелях, проложенных в кабельных сооружениях, бирки должны быть установлены также в местах изменения направления трассы, с обеих сторон проходов через междуэтажные перекрытия, стены, перегородки, в местах ввода (вывода) кабеля в траншеи и кабельные сооружения.

На скрыто проложенных кабелях в трубах или блоках следует устанавливать бирки на конечных пунктах у концевых муфт, в колодцах и камерах блочной канализации, а также у каждой соединительной муфты.

На скрыто проложенных кабелях в траншеях бирки устанавливают у конечных пунктов и у каждой соединительной муфты.

Бирки следует применять в сухих помещениях — из пластмассы, стали или алюминия. В сырых помещениях, вне зданий и в земле - из пластмассы. Обозначения на бирках для подземных кабелей и кабелей, проложенных в помещениях с химически активной средой, следует выполнять штамповкой, кернением или выжиганием.

Для кабелей, проложенных в других условиях, обозначения допускается наносить несмываемой краской. Бирки должны быть закреплены на кабелях капроновой нитью, или оцинкованной стальной проволокой диаметром 1 - 2 мм, или пластмассовой лентой с кнопкой. Место крепления бирки на кабеле проволокой и сама проволока в сырых помещениях, вне зданий и в земле должны быть покрыты битумом для защиты от действия влаги.

Для нанесения маркировки на пластмассовые, свинцовые и алюминиевые бирки применяют механический карандаш МКБ.

Его применение позволяет механическим выпиливанием наносить прочную и отчетливую маркировку на бирки. Этот способ значительно повышает производительность труда (26 - 30 бирок в 1 ч) по сравнению с другими способами нанесения маркировки. Для кабелей до 1 кВ принято применять бирку прямоугольной формы, а для кабелей выше 1 кВ - круглой формы.

3.7 Вывод

В данной пояснительной записке произведен расчет электроснабжение ремонтно- механического цеха, целью которого является выбор наиболее оптимального варианта схемы, параметров электросети и ее элементов, позволяющих обеспечить необходимую надежность электропитания и бесперебойной работы цеха. На основе этого были выбраны число и мощности силовых трансформаторов с учетом технико-экономических показателей и категории потребителей.

В ходе выполнения курсового проекта мы произвели расчет электрических нагрузок. Выбрали количество и мощность трансформаторов с учетом оптимального коэффициента их загрузки и категории питающихся электроприемников. Выбрали наиболее надежный вариант сечения проводов и кабелей питающих и распределительных линий. Произвели расчет токов короткого замыкания. Определили мощность компенсирующих устройств. Произвели расчет оптимального количества и сопротивление заземляющих устройств. Разработана схема электроснабжения: выбраны марка и сечения проводов и кабелей, шинопровод марки ШРА4, выбрана и проверена коммутационно-защитная аппаратура КТП и потребителей. Для проверки оборудования и выбора защит рассчитаны токи короткого замыкания.

В разделе выбор низковольтной защитной аппаратуры были выбраны типы автоматов и предохранителей и произведен расчет для силового оборудования. Защита выполняется на автоматах ВА52-37, ВА51Г-31 и А 3730 Б

В разделе по охране труда рассмотрел мероприятия по электробезопасности в столярном цехе, произвел расчет молниезащиты и контура заземления. В разделе расчёт заземления было выбрано необходимое кол-во заземлителей.
