Вихідні дані для проектування

0. 1.1. Характеристика об’єкта

Згідно завдання необхідно запроектувати системи опалення і вентиляції у 12-ти квартирному будинку в м. Рівне. Будівля 3-х поверхова, складається з однієї секції, має горище і підвал під усією будівлею. Стіни будівлі виконані із звичайної цегли, утеплені мінераловатними плитами. Утепленням підвального перекриття служить пінопласт, а горищного перекритя –мати мінераловатні . Орієнтація входу у сходову клітку – Пн.

Система опалення – водяна однотрубна з верхньою розводкою (тип МС-140-108). Система опалення приєднується до теплової мережі через тепловий пункт з вузлом управління, розміщеним у підвалі будинку:

• температура води теплової мережі у подаючому трубопроводі - 150˚ С;

• розрахункова температура води у системі опалення : гарячої - 105˚ С, охолодженої - 70˚ С ;

• тиск у подаючому трубопроводі – 0,42 МПа;

• тиск у зворотному трубопроводі – 0,39 МПа.

Система вентиляції – гравітаційна.

0. 1.2. Розрахункові параметри зовнішнього та внутрішнього повітря

Із нормативної та довідкової літератури для заданого району будівництва у табл. 1.1. зводяться розрахункові параметри клімату.

Таблиця 1.1

Розрахункові параметри клімату м. Рівне

Розрахункова температура зовнішнього повітря для визначення витрат тепла приміщеннями, tз, C	Зона вологості	Градусо-дні опалювального періоду, S, C-дн.
-21	нормальний	3533

Користуючись будівельними нормами і правилами та довідковою літературою у таблиці 1.2 зводяться параметри повітря в приміщеннях.

Таблиця 1.2

Розрахункові параметри повітря в приміщеннях

Назва приміщення	Температура повітря, tв, C	Відносна вологість, , %	Режим вологості
Житлова кімната (кутова)	20	55	нормальний
Житлова кімната (проміжна)	18	55	нормальний
Кухня	18	55	нормальний
Ванна	25	55	вологий
Туалет	18	55	нормальний
Сходова клітка	16	55	нормальний

У відповідності із зоною вологості району будівництва і вологісного режиму приміщення визначаються умови експлуатації огороджуючих конструкцій - група А (додаток 2, [2]).

0. 1.3. Теплотехнічні показники матеріалів огороджуючих конструкцій

2. Теплотехнічні показники матеріалів огороджуючих конструкцій визначаються за нормативною літературою ([2], додаток 4) в залежності від умов експлуатації огородження і наводяться у таблиці (табл. 1.3).

Таблиця 1.3

Теплотехнічні показники матеріалів огороджуючих конструкцій

№ п/п	Назва матеріалу	Товщина, мм	Густина кг/м³	Коефіцієнт теплопровідності, , Вт/(м2∙C)	Ескіз

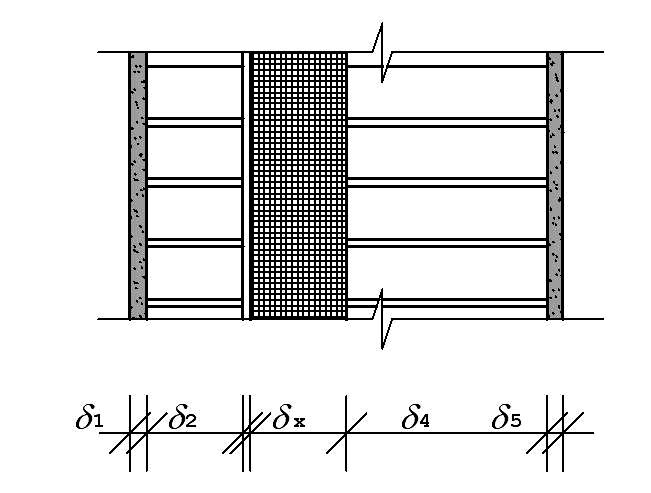

Зовнішня стіна
1	Суха штукатурка	20	800	0,21
2	Цегла звичайна	120	1800	0,81
3	Плити мінераловатні	120	200	0,076
4	Цегла звичайна	250	1800	0,81
5	Суха штукатурка	20	800	0,21

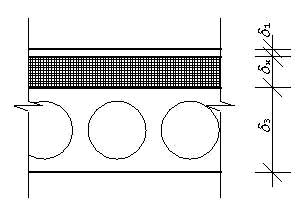

Підвальне перекриття
1	Дощатий настил	20	500	0,18
2	Бетона стяжка	30	2400	1,86
3	Пінопласт	120	100	0,052
4	Залізобетонна плита	220	2500	2,04
Горищне перекриття
1	Дощатий настил	20	500	0,18
2	Бетона стяжка	30	2400	1,86
3	Мати мінераловатні	140	50	0,06
4	Залізобетонна плита	220	2500	2,04
