2. Выбор насоса для насосной установки.

Для выбора насоса необходимо на сводный график полей насосов [2,Рис.2] нанести координаты Q и H и найти точку их пересечения. Данная точка должна лежать на одном из полей насосов, который и будет являться искомым.

Выбираем насос: К45/55 2900

Таблица 2. Технические данные центробежного насоса К45/55

14,4	62	7	35
21,6	60	8	44
36	56	10,1	60
50,4	52	11,9	64
64,8	40	13	60

3. Определение рабочей точки насоса.

Определяем суммарную характеристику трубопроводов:

Где А_н – удельное сопротивление трубопроводов насосной станции.

Выбираем значение Q в диапазоне расходов характеристики насоса и определяем соответствующие им требуемые значения напоров для трубопроводов насосной станции по формуле

Таблица 3. Значения напоров для трубопроводов насосной станции

в соответствии с выбранными значениями Q в диапазоне расходов характеристики насоса.

	14,4	21,6	36	50,4	64,8
	32,574	33,059	34,61	36,936	40,038

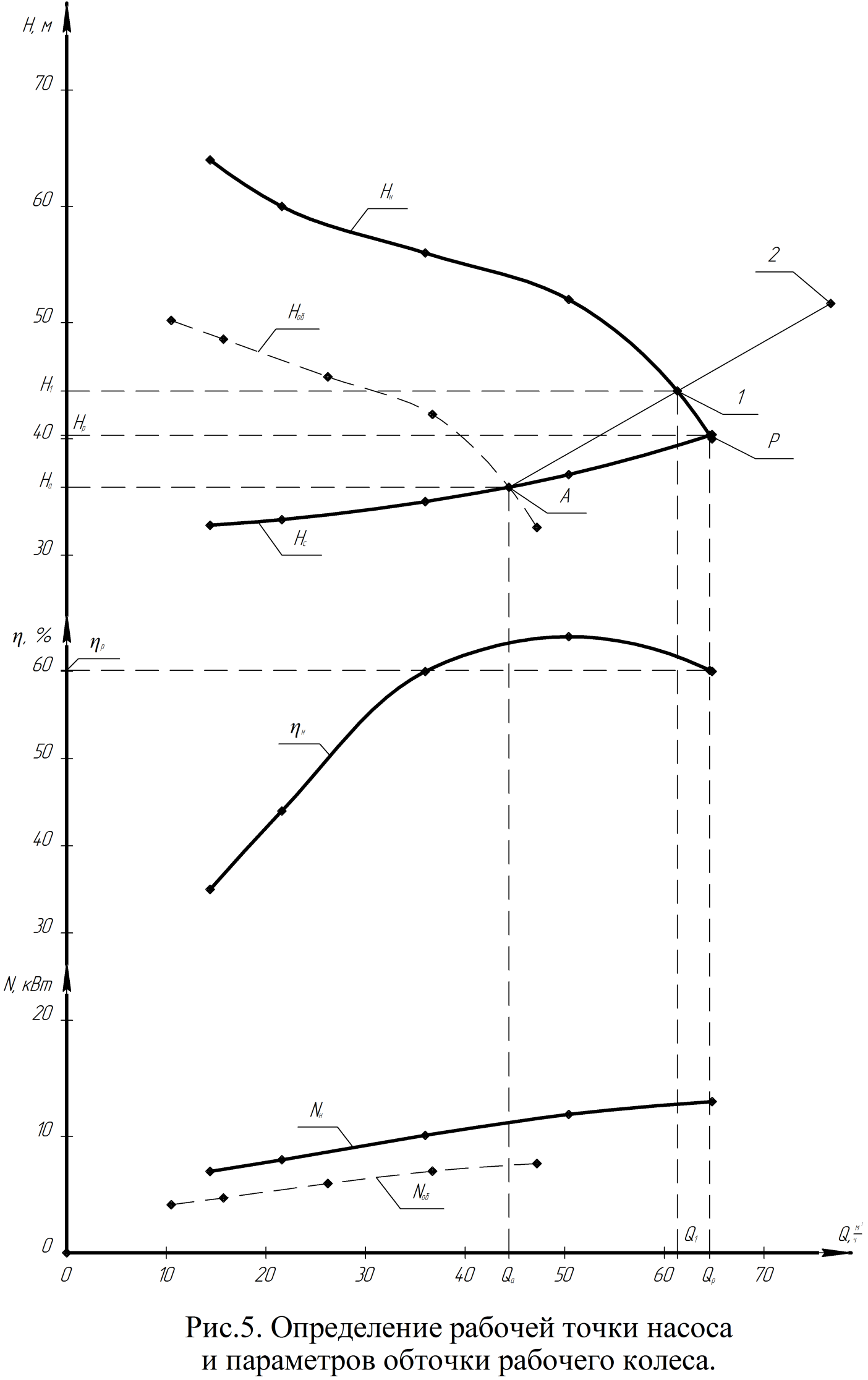

Графики характеристики насоса и суммарной характеристики трубопроводов насосной станции пересекаются в точке Р, которая и является искомой точкой насоса.

4. Определение параметров обточки колеса и мощности насоса. Выбор электродвигателя.

Пределы обточки принимают в зависимости от коэффициента быстроходности насоса:

Принимаем коэффициент обточки Х = 1,2 [2].

Определяем координаты точки 2:

Отсюда:

Находим значение коэффициента обточки Х:

Мощность электродвигателя для привода насоса с подрезанным колесом определяется по формуле:

Где k – коэффициент запаса мощности, k = 1,3,

ρ – плотность жидкости, ρ = 1000 кг/м³,

η_пер – КПД передачи от двигателя к насосу, η_пер = 0,99,

η_об – КПД насоса с обточенным колесом.

КПД насоса после обточки колеса определяют по формуле:

Где – КПД насоса с нормальным колесом в рабочей точке.

По мощности и частоте вращения подбираем асинхронный двигатель АИРМ 132 М2.

Строим зависимость мощности N_об от Q_об, для этого пересчитываем значения Q и N для насоса с обточенным колесом.

Таблица 4. Значение Q и N для насоса с обточенным колесом.

	14,4	21,6	36	50,4	64,8
	10,49	15,74	26,23	36,72	47,22
	7	8	10,1	11,9	13
	4,13	4,72	5,96	7,02	7,67

Список используемых источников:

1. Гидравлика. Расчет водоснабжения поселка: методические указания по выполнению расчетно-графической работы для студентов инженерных специальностей очной и заочной форм обучения / сост. Т.А. Кирсанова, В.Н. Куклин, М.А. Иванова. – 2-е изд., стереотип. – Кострома: КГСХА, 2011. – 26 с.

2. Гидравлика. Расчет насосной установки: методические указания по выполнению расчетно-графической работы для студентов инженерных специальностей очной и заочной форм обучения / сост. Т.А. Кирсанова, В.Н. Куклин, М.А. Иванова. – 2-е изд., стереотип. – Кострома: КГСХА, 2011. – 22 с.

3. Палишкин Н.А. «Гидравлика и сельскохозяйственное водоснабжение». Москва. Агропромиздат. 1990 год
