Грати-дробарки
Грати-дробарки призначені для уловлювання та подрібнювання крупних покидьків у стічних водах. Застосовуються на каналізаційних насосних станціях і очисних спорудах.
Луцьким експериментально-виробничим об’єднан-ням „Укркомунмаш” виготовляються круглі грати-дробарки типу КРД, радіальні грати-дробарки типу РРД та вертикальні грати-дробарки типу ВРД.
Г
б)
а)

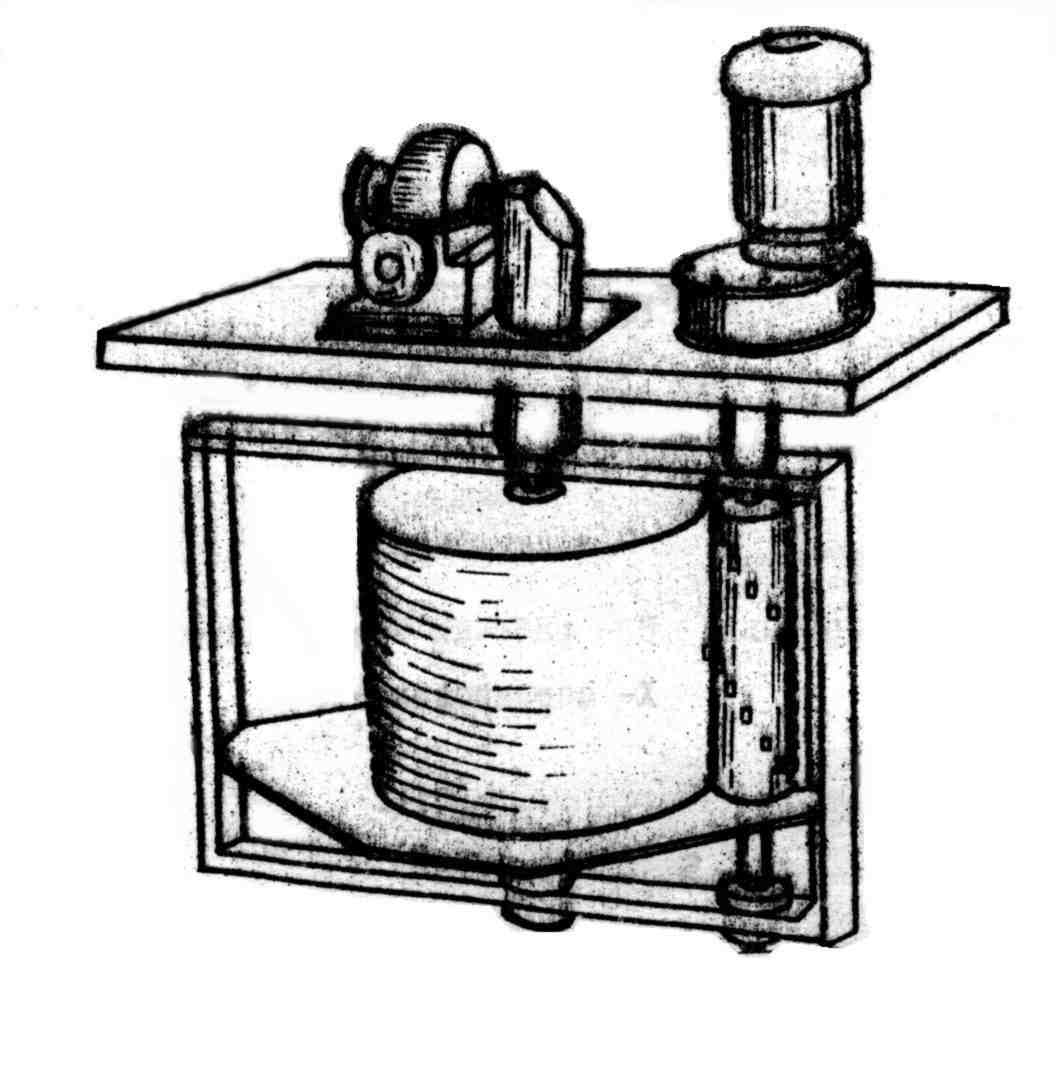

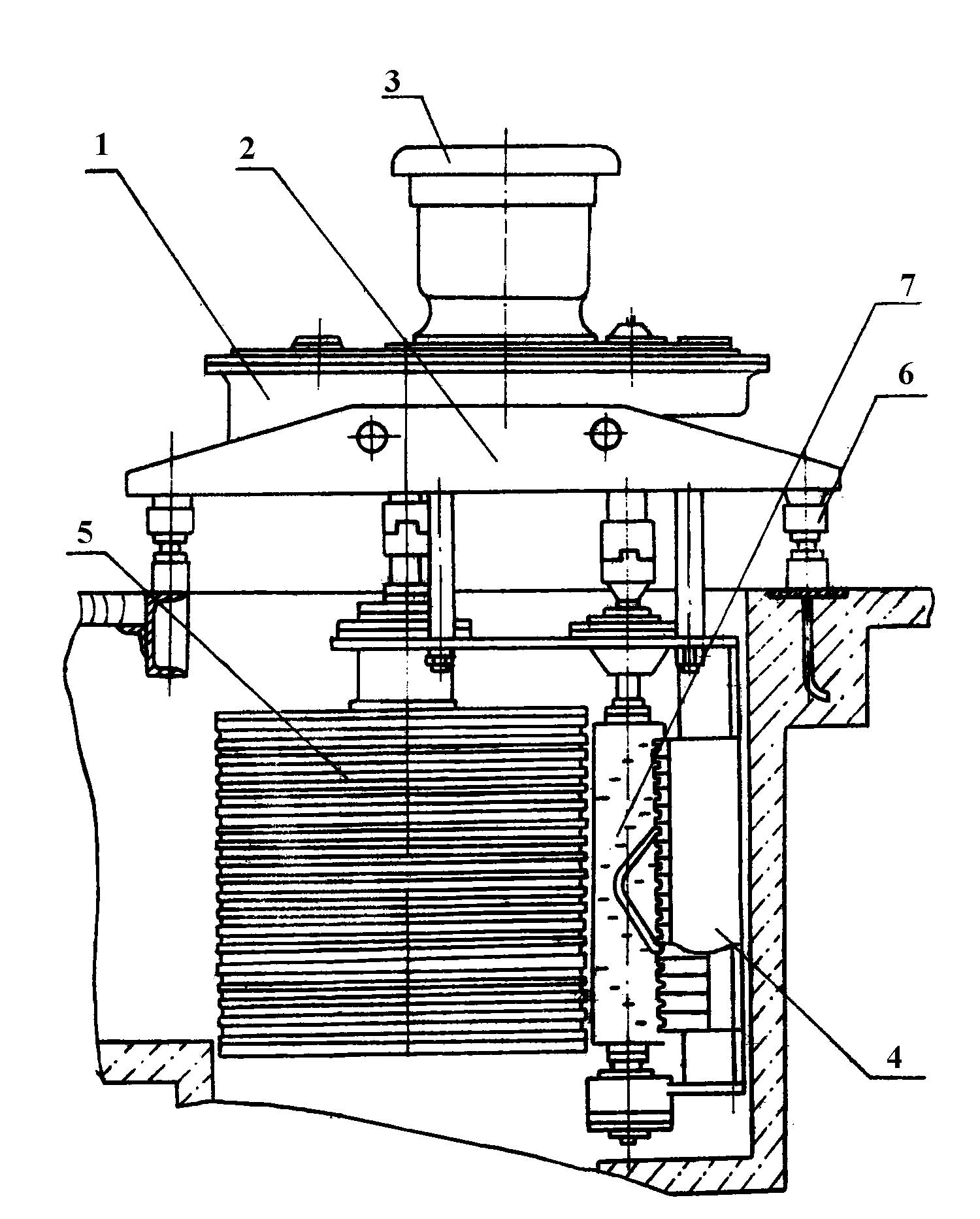

Рис. 3.35. Грати-дробарка КРД-40М:
а) – загальний вигляд; б) – схема будови;
1 – редуктор; 2 – плита; 3 – зонт; 4 – механізм подрібнення; 5 – грати; 6 – опора; 7 – барабан
Технічна характеристика і габаритні розміри грат-дробарки КРД-40М наведені в табл. 3.3.9.
Таблиця 3.3.9.
Технічна характеристика і габаритні розміри грат-дробарки КРД-40М
Найменування показників |
Норма |
Пропускна здатність по стічній воді, м3/с (тис.м3/добу), не менше |
0,46 (40) |
Швидкість руху стічної рідини в прозорах грат, м/с |
0,6-0,9 |
Рекомендований переріз підводячого каналу, мм: |
|
ширина |
820 |
глибина |
850 |
Робоча висота рівня стічної рідини, яка протікає в каналі, мм, не більше |
600 |
Привод установки: |
|
а) електродвигун |
|
тип |
4А112МВ8У3 |
потужність, кВт |
3 |
частота обертання, с-1 (об/хв) |
12,5 (750) |
б) редуктор приводу подрібнювального барабану і грат |
|
частота обертання першого вихідного валу редуктора, с-1 (об/хв) |
2,4 (144,5) |
частота обертання другого вихідного валу редуктора, с-1 (об/хв) |
0,049 (2,92) |
Напрямок обертання грат і барабана |
ліворуч |
Режим роботи |
безперервний |
Габаритні розміри, мм, не більше: |
|
висота |
1783 |
ширина |
600 |
глибина |
1150 |
Маса, кг, не більше |
640 |
Грати-дробарки типу РРД (рис. 3.36) складаються з трьох самостійних вузлів: радіальних грат, граблини і дробарки. Грати-дробарки типу РРД випускають у двох модифікаціях: РРД-1 і РРД-2, різниця між якими полягає в тому, що грати-дробарка РРД-2 комплектується двома гратами, двома граблинами і однією дробаркою, яка встановлена у спеціальній камері, розташованій між двома каналами, де встановлені грати.

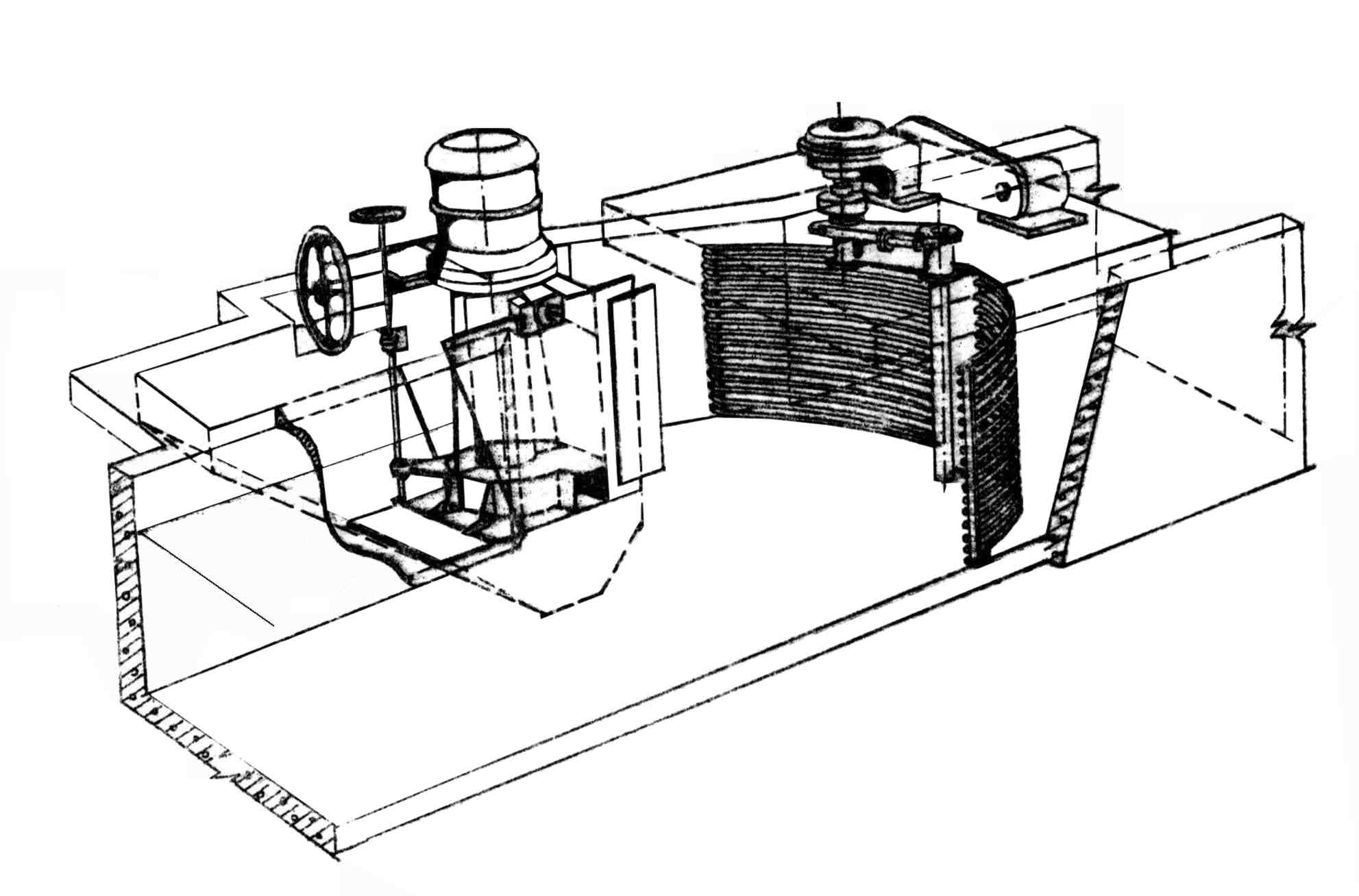

Рис. 3.36. Загальний вигляд грат-дробарки РРД-1
Технічна характеристика грат-дробарок РРД-1 і РРД-2 наведена в табл. 3.3.10.
Рекомендовані розміри підвідного каналу (мм): глибина 1100
ширина 1200
ширина в місці встановлення грат 1560
Максимальне наповнення каналу 900.
Таблиця 3.3.10
Технічна характеристика грат-дробарок РРД-1 і РРД-2
Найменування показника |
Норма |
|
РРД-1 |
РРД-2 |
|
Продуктивність: |
|
|
по воді, тис.м3/добу |
32-50 |
64-130 |
по покидькам, т/год |
до 2 |
до 2 |
Максимальні втрати напору на гратах (чистих), м |
0,12 |
0,12 |
Швидкість руху рідини в прозорах грат, м/с |
0,6-0,9 |
|
Максимальна швидкість руху рідини в прозорах грат (допускається на короткий час), м/с |
1,2 |
|
Грати (на одну граблину): |
|
|
потужність приводу, кВт |
0,6 |
|
швидкість обертання граблини, об/хв |
0,8 |
1,7 |
Дробарка: |
|
|
потужність приводу, кВт |
17 |
|
швидкість обертання молота, об/хв |
750 |
|
Маса, кг |
1230 |
3370 |
Грати-дробарки ВРД (рис. 3.37) складаються з нерухомих пласких грат, рухомого пристрою для подрібнення, до якого входить барабан дробарки і тріпальний гребінь, опорної рами, гідравлічного приводу і масляної насосної станції.
Технічна характеристика грат-дробарок ВРД-1 і ВРД-2 наведена в табл. 3.3.11.
Таблиця 3.3.11
Технічна характеристика грат-дробарок ВРД-1 і ВРД-2
Найменування показника |
Норма |
|
ВРД-1 |
ВРД-2 |
|
Продуктивність: |
|
|
по воді, тис.м3/добу |
75-90 |
60-72 |
по покидьках, кг/год |
100-120 |
100-160 |
Втрати напору на чистих гратах, см |
30 |
35 |
Рекомендований переріз каналу (мм): глибина |
2110 |
1710 |
ширина |
1000 |
1000 |
Робоча висота рівня рідини, мм |
1800 |
1400 |
Розміри грат, мм: ширина |
1024 |
1024 |
висота |
2040 |
1640 |
Ширина прозорів грат, мм |
16 |
16 |
Сумарна потужність гідроприводу, кВт |
16 |
14,5 |
Швидкість обертання барабану дробарки, об/хв |
240 |
240 |
Швидкість переміщення пристрою для подрібнення, м/хв |
4 |
4 |
Висота змонтованих в каналі грат над рівнем підлоги, мм |
3650 |
2955 |
Розміри грат-дробарки в плані |
1700´ 900 |
1700´ 735 |
Габаритні розміри насосної станції, мм: висота |
1540 |
1175 |
ширина |
1260 |
1115 |
довжина |
750 |
800 |
Маса, кг |
2430 |
1880 |

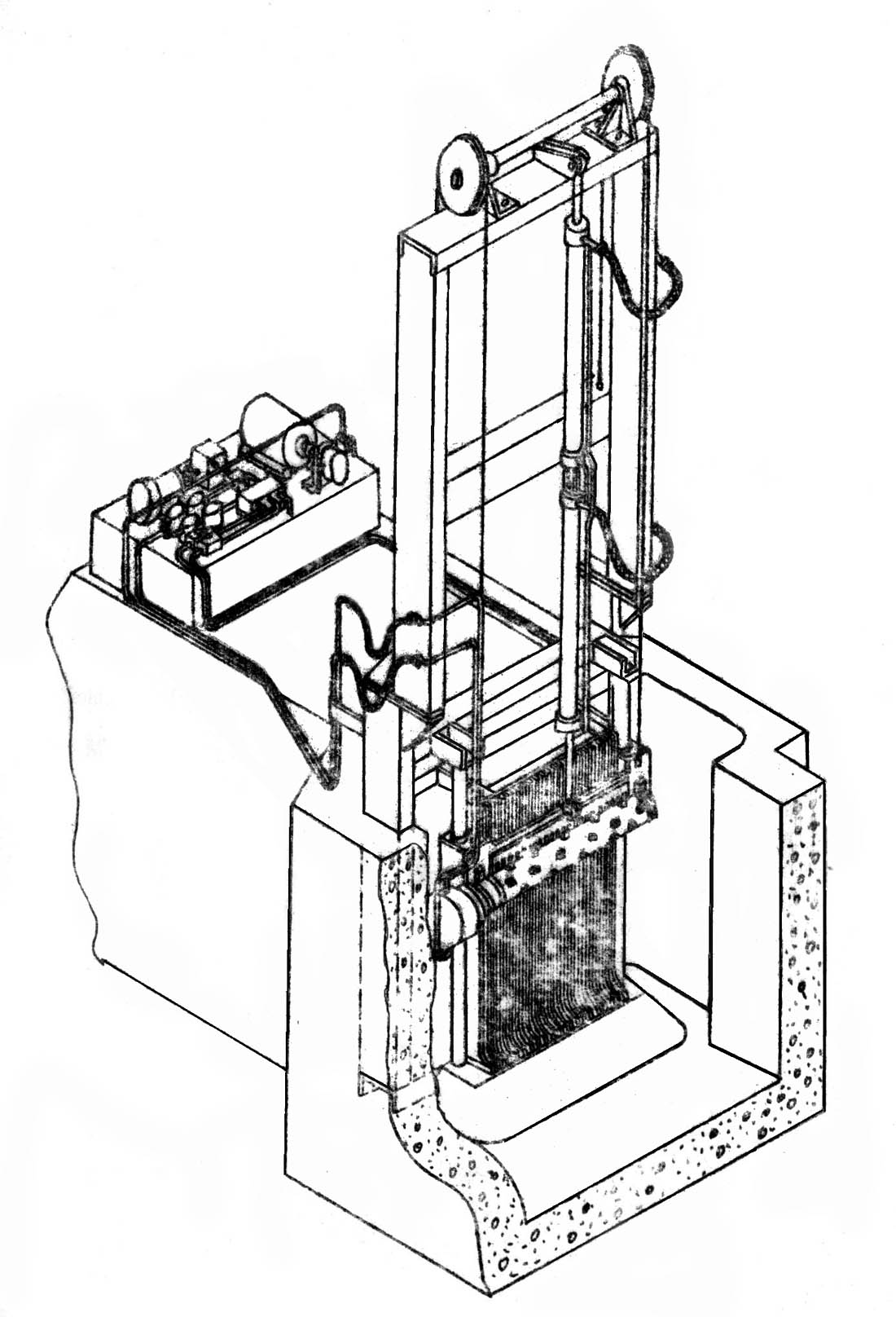

Рис. 3.37. Загальний вигляд грат-дробарки ВРД
