Граблі механічні (мг)
Граблі механічні типу МГ (рис. 3.34) призначені для уловлювання крупних покидьків у стічних водах і відвантаження їх на транспортуючий пристрій. Застосовуються на каналізаційних очисних спорудах. За вимогою замовника ширина прозорів може бути 16, 32, 48, 64, 80, 96, 112 або 128 мм, кількість граблин – від 2 до 4.
Технічна характеристика і габаритні розміри граблів механічних наведені в табл. 3.3.8.

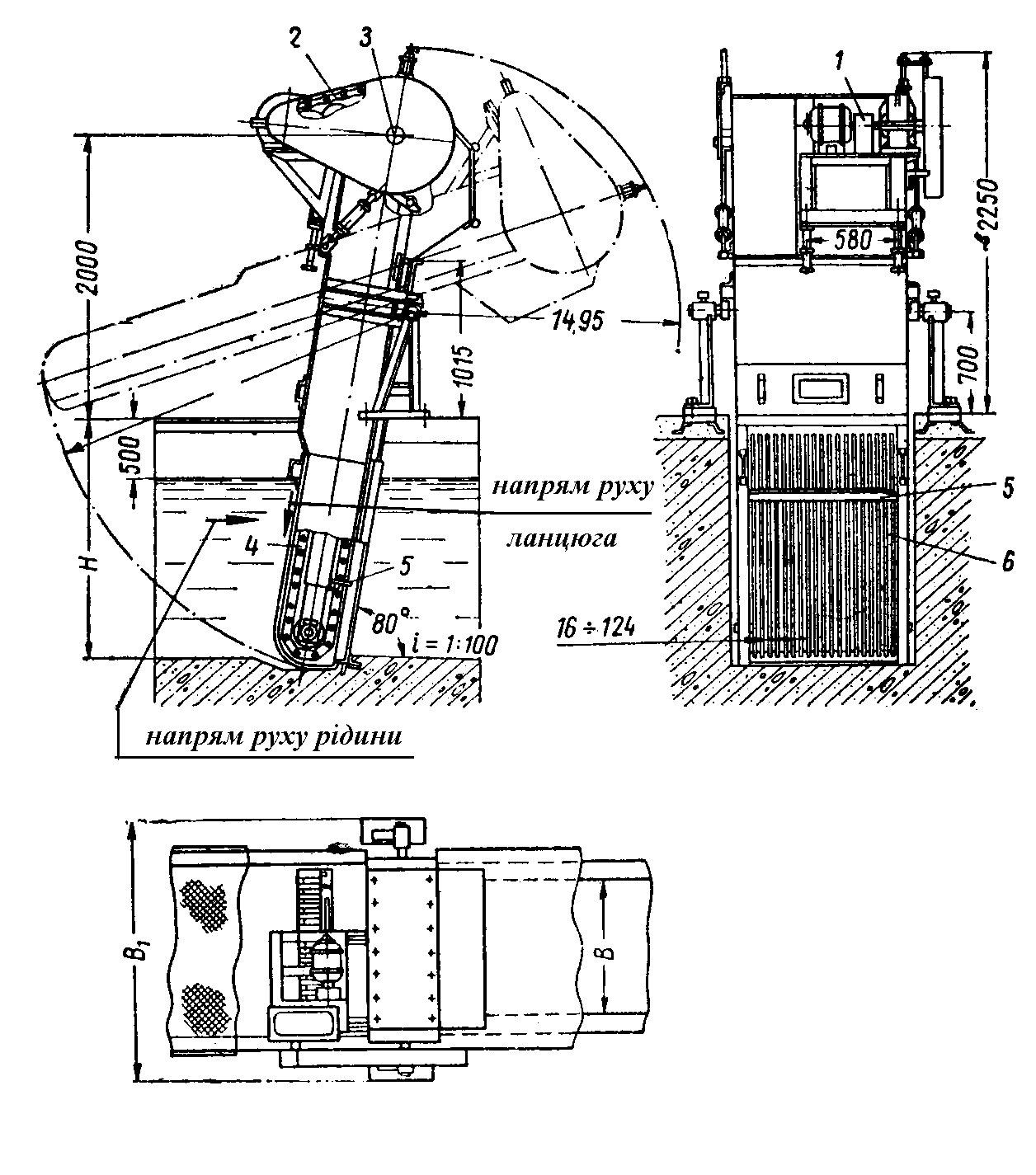

Рис. 3.34. Граблі механічні типу МГ:
1 – електродвигун з редуктором; 2 – ланцюг приводу; 3 – вал тягових зубчатих колес; 4 – тягові ланцюги; 5 – граблини; 6 – решітка
Таблиця 3.3.8
Технічна характеристика і габаритні розміри граблів механічних типу МГ
Найменування параметру |
Позначення граблів |
||||||||
МГ5Т |
МГ6Т |
МГ7Т |
МГ8Т |
МГ9Т |
МГ10Т |
МГ11Т |
МГ12Т |
||
Пропускна здатність стічних вод, тис.м3/добу |
від 160 до 200 |
від 130 до 165 |
від 18 до 35 |
від 75 до 95 |
від 20 до 40 |
від 65 до 77,5 |
від 50 до 60 |
від 80 до 100 |
|
Ширина прозорів, мм |
від 16 до 128 |
||||||||
Товщина смуг грат, мм |
8 |
||||||||
Кількість прозорів у гратах при ширині прозорів 16 мм |
84 |
84 |
31 |
55 |
39 |
39 |
39 |
64 |
|
Живий робочий переріз грат при прозорі 16 мм, м2 |
2,1 |
1,9 |
0,39 |
1,25 |
0,39 |
0,79 |
0,57 |
1,5 |
|
Хід натягу тягових ланцюгів, мм |
125 |
||||||||
Швидкість руху тягових ланцюгів, м/с |
0,06 |
||||||||
Електродвигун типу 4А80В6 потужність, кВт |
1,1 |
||||||||
Кількість обертів, об./хв. |
930 |
||||||||
Редуктор типу РЦД-250-40-1 передаточне відношення |
40,53 |
||||||||
Кут нахилу, град |
80 |
||||||||
Ширина каналу, мм |
2000 |
2000 |
800 |
1400 |
1000 |
1000 |
1000 |
1600 |
|
Глибина каналу, мм |
3000 |
2000 |
1400 |
2000 |
1200 |
2000 |
1600 |
2000 |
|
Ширина каналу у місті встановлення граблів, мм |
2290 |
2290 |
650 |
1570 |
1040 |
1200 |
1200 |
1790 |
|
Розмір граблів від осі повороту до нижньої частини занурення в каналі, мм |
3810 |
2850 |
2100 |
2850 |
2050 |
2850 |
2425 |
2850 |
|
Ширина граблів у місті встановлення в канал, мм |
2244 |
2244 |
908 |
1525 |
996 |
1152 |
1152 |
1700 |
|
Габаритні розміри, мм довжина |
2675 |
2675 |
1338 |
1955 |
1425 |
1580 |
1580 |
2175 |
|
ширина |
5305 |
4345 |
3545 |
4345 |
3545 |
4345 |
3920 |
4345 |
|
висота |
1470 |
1470 |
1470 |
1470 |
1470 |
1470 |
1470 |
1470 |
|
Маса, кг |
2691 |
2129 |
1342 |
1828 |
1329 |
1436 |
1387 |
1949 |
|
