Каналізаційні механізовані грати типу су
Каналізаційні механізовані грати типу СУ (сміттєзатримуюче улаштування) відповідають вимогам ТУ У30237913-003-99 (Україна) і ТУ 4859-003-41901146-99 (Російська Федерація).
Грати СУ (рис.3.33) призначені для затримання з промислових та побутових стічних вод грубодисперсних включень.
Механізоване очищення прозорів грат від затриманих покидьків здійснюється за допомогою грабель, які рухаються разом з нескінченними ланцюгами по спрямовуючих зірочках.
Грати виготовляються різних типорозмірів у залежності від будівельних розмірів каналів, якими подається стічна вода. Типорозміри грат СУ наведені в таблиці 3.3.6.
Таблиця 3.3.6.
Типорозміри грат СУ
Розміри грат, мм |
Розміри каналу, мм |
||||||||||
типорозмір |
ширина, В |
довжина,L |
довжина грат, яка занурена у потік, h |
висота до опори валу, H |
радіус повороту, R |
ширина К |
глибина |
||||
0590 |
500 |
2950 |
1200 |
1447 |
2200 |
500-700 |
900-1200 |
||||
0790 |
700 |
2950 |
1200 |
1447 |
2200 |
700-800 |
900-1200 |
||||
0890 |
800 |
2950 |
1200 |
1447 |
2200 |
800-900 |
900-1200 |
||||
0914 |
900 |
3250 |
1500 |
1707 |
2500 |
900-1000 |
1200-1500 |
||||
1014 |
1000 |
3250 |
1500 |
1707 |
2500 |
1000-1100 |
1200-1500 |
||||
1018 |
1000 |
3850 |
2100 |
2227 |
3100 |
1000-1100 |
1800-2100 |
||||
1214 |
1200 |
3250 |
1500 |
1707 |
2500 |
1200-1500 |
1200-1500 |
||||
1230 |
1200 |
4670 |
2700 |
3062 |
3710 |
1200-1500 |
2800-3100 |
||||
1230 (спарена) |
2600 |
4670 |
2700 |
3062 |
3710 |
2600-3000 |
2800-3000 |
||||
1521 |
1510 |
4150 |
2400 |
2452 |
3400 |
1510-1600 |
1800-2100 |
||||
2018 |
1810 |
3850 |
2100 |
2192 |
3100 |
1810-2000 |
1800-2100 |
||||
2021 |
1810 |
4150 |
2400 |
2452 |
3400 |
1810-2000 |
2100-2400 |
||||
* - постійні розміри для усіх грат типу СУ

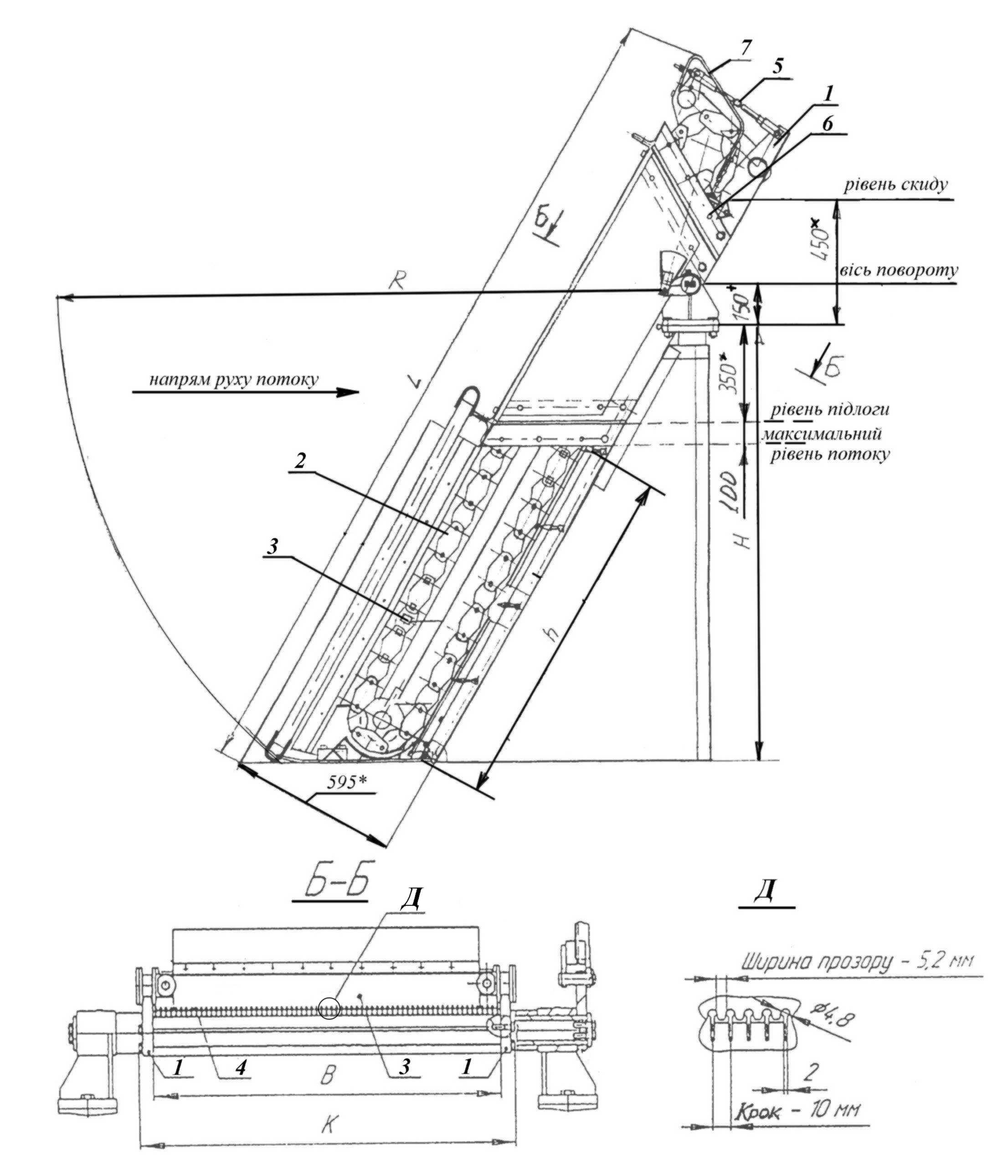

Рис. 3.33.Каналізаційні механізовані грати типу СУ:
1 – подовжній борт; 2 – замкнені ланцюги; 3 – граблини; 4 – стержні краплеподібної форми; 5 – муфти для натягу ланцюгів; 6 – поперечна плита рами; 7 – скидач
Грати СУ складаються з прямокутної рами, нижня частина якої виконана у вигляді проціжувального полотна зі стержнів краплевидного поперечного перерізу з прозорами 5,2 мм. Уздовж бортів рами пересуваються два замкнених пластинчатих ланцюга, між якими закріплені граблини. Робоча поверхня граблин торкається проціжувального полотна. Привод ланцюгових передач здійснюється від двох приводних зірочок, які встановлені на спільному валу, що приводиться до дії через муфту з регульованою швидкістю обертання. Подавання робочої рідини (мастила) до гідродвигуна здійснюється від гідростанції через фільтр та регулятор потоку. Напруження ланцюгів регулюється муфтами і зміною положення ведучого валу.
Основні технічні характеристики грат типу СУ наведені в таблиці 3.3.7.
Таблиця 3.3.7
Основні технічні характеристики грат типу СУ
Найменування параметру |
Одиниця вимірювання |
Розмір |
Ширина прозору |
мм |
5,2 |
Відстань між стержнями |
мм |
10 |
Кількість стержнів |
шт. |
В/10 |
Кількість склепінь |
шт. |
h/300 |
Кут нахилу до горизонту |
град |
60±3 |
Довжина ланцюгів, l |
мм |
4800-7200 |
Кількість граблин |
шт. |
l/1200 (але не менше 2) |
Швидкість руху граблин |
мм/с |
|
номінальна |
|
0,026 |
максимальна |
|
0,05 |
мінімальна |
|
0,01 |
Крок ланцюга |
мм |
100 |
Привод грат: |
|
|
Електродвигун: |
|
Трифазовий, 380 В, 50 Гц |
потужність |
кВт |
2,2 |
кількість обертів |
об/хвил. |
1500 |
Гідростанція ГСС-45 |
|
|
подача робочої рідини |
л/хвил. |
до 21,1 |
тиск (максимальний) |
МПа (кгс/см2) |
6,3(63) |
Гідродвигун РПГ-2500 |
|
|
кількість обертів на валу |
об/хвил. |
2-10 |
