3.3.1.7. Установка біологічної очистки стічних вод

Цей тип обладнання призначений для біологічної очистки побутових і близьких до них за складом виробничих стічних вод. Варіант розміщення в приміщенні показано на рисунку 3.31.

Продуктивність установки за гідравлічним навантаженням – 40 – 8000 м³/добу, за концентраціями – без обмежень. В залежності від потрібної глибини очистки можуть створюватися такі схеми: попередня очистка; повна очистка; глибока очистка.

Усе обладнання складається з окремих технологічних модулів різної продуктивності за витратою, навантаженням і за забрудненнями, які контролюються.

Умови процесу очистки можуть змінюватися від анаеробних до аеробних з використанням послідовно змінюючихся ізольованих іммобілізованих біоценозів, а також мінералізованого завислого мулу, який містить велику кількість ферментів.

Автоматичне підтримання оптимальних умов аеробності на кожній стадії дозволяє вести очистку стічних вод з мінімальними затратами електроенергії і при мінімальній кількості надлишкового мулу.

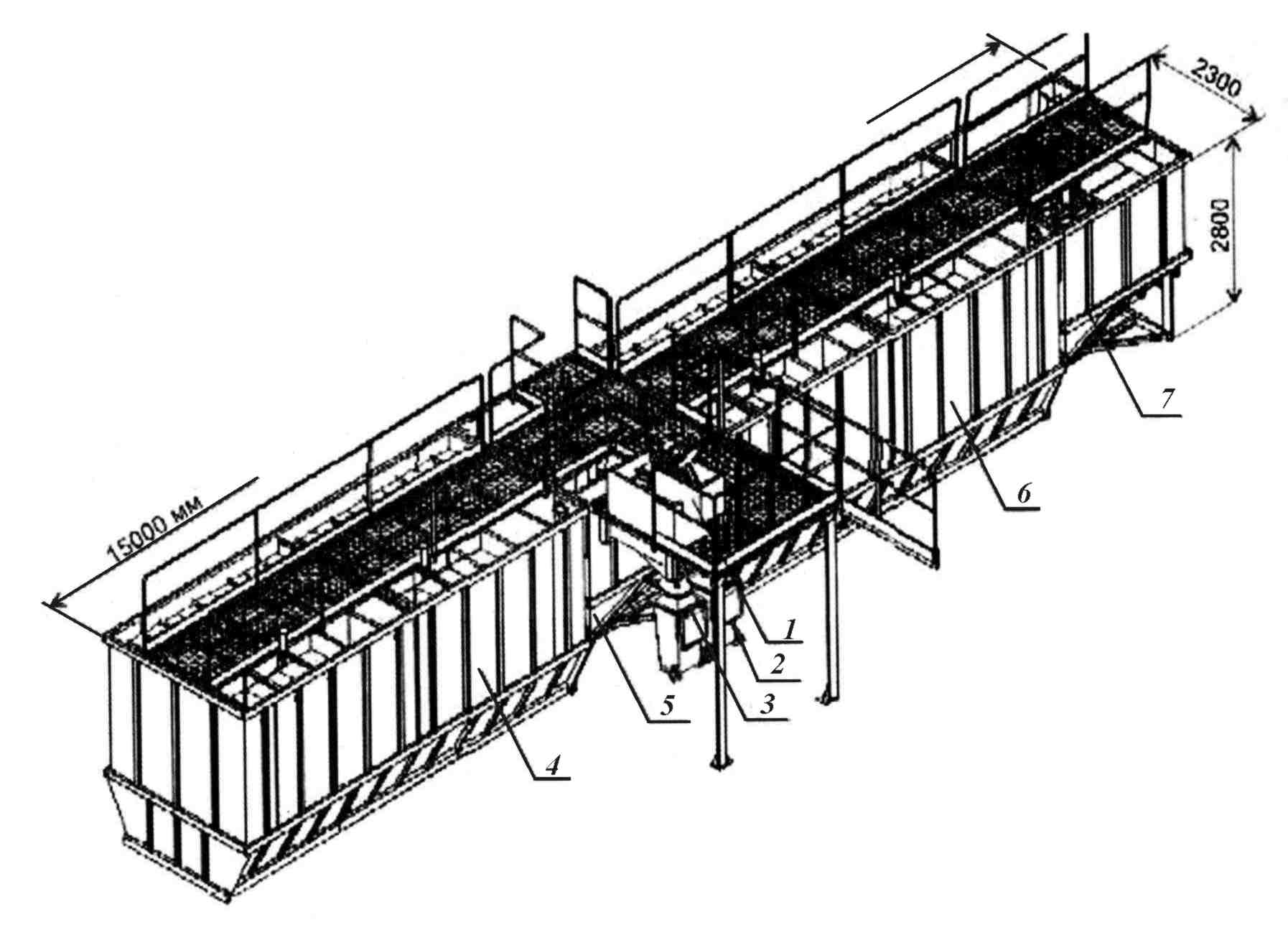

Рисунок 3.31. Установка біологічної очистки стічних вод:

1 – механічна очистка (решітки, піскоуловлювачі); 2 – контейнер для покидьків; 3 – установка зневодження піску; 4 – біотенк; 5 – відстійник; 6 – біотенк; 7 – відстійник

3.3.2. Обладнання для затримання та подрібнення сміття з стічної води

Для затримання і подрібнення твердих покидьків, які містяться в стічних водах, на каналізаційних насосних станціях та на очисних спорудах каналізації застосовують грати, дробарки і комбіновані грати-дробарки.

Грати механічні уніфіковані (рму-б)

Грати механічні уніфіковані РМУ-Б (рис.3.32) призначені для затримання покидьків із стічних вод і відвантаження їх на транспортуючий пристрій. Застосовуються на каналізаційних насосних станціях і очисних спорудах. Встановлюються в каналах після грат грубої очистки.

Грати механічні уніфіковані РМУ-Б випускає завод АО “Водмашоборудование” (м. Воронеж, Росія) за ТУ 204 РСФСР-2.094-85. Технічна характеристика грат РМУ-Б наведені в табл. 3.3.4, а їх основні розміри – в табл. 3.3.5.

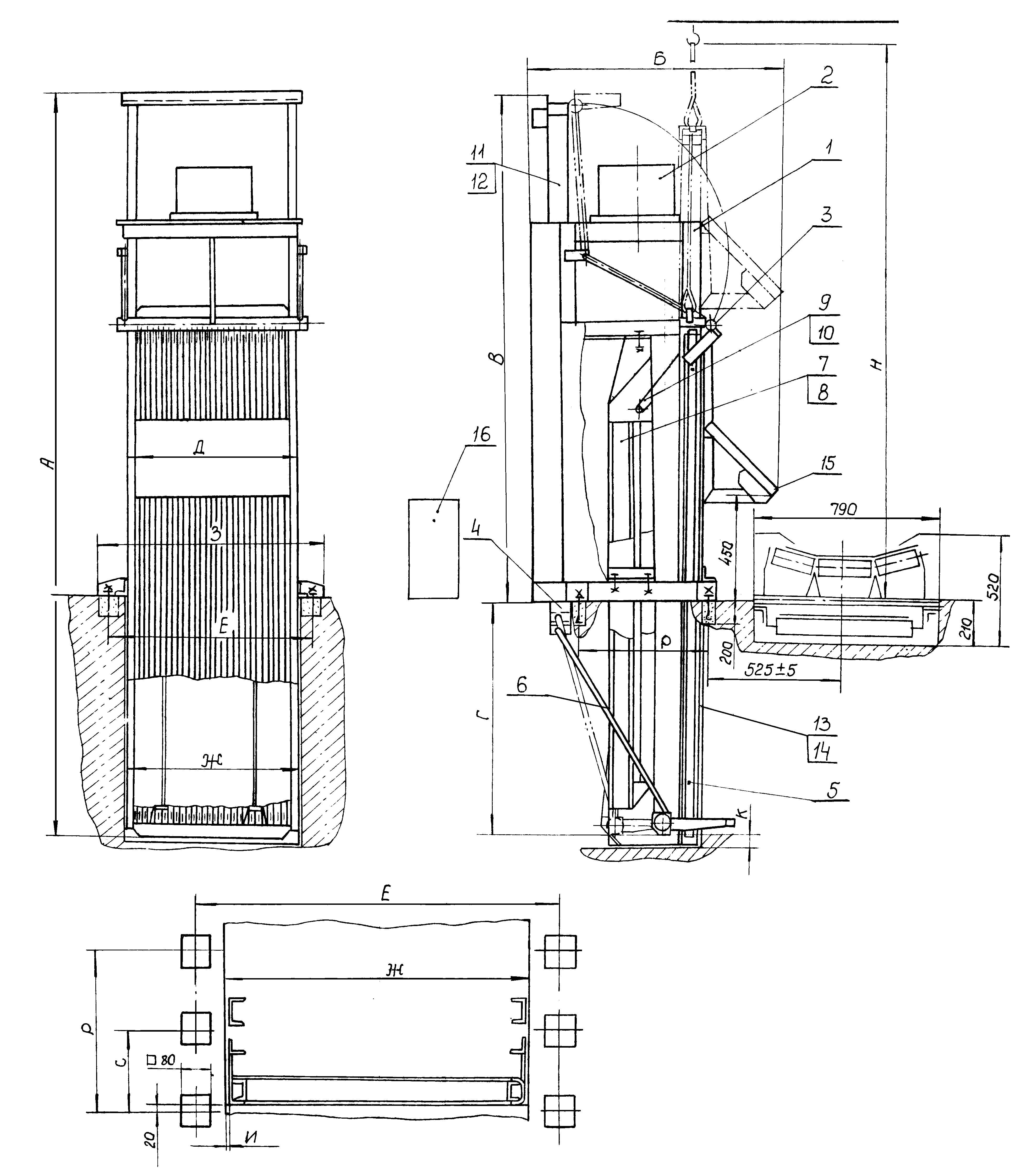

Рисунок 3.32. Грати механічні уніфіковані РМУ-Б

1 – каркас; 2 – привод; 3 – скидач; 4 – каретка; 5 – грати; 6 – граблина; 7, 8 – направляючі; 9, 10 – прапорці; 11, 12 – стійки; 13, 14 – направляючі грат; 15 – склиз; 16 – електрична шафа.

Таблиця 3.3.4

Технічна характеристика грат РМУ-Б

Найменування параметру	РМУ-1Б	РМУ-2Б	РМУ-3Б	РМУ-4Б	РМУ-5Б
Максимальна пропускна здатність, м3/год	833	1666	2983	4167	5417
Крупність покидьків, мм	не більше 100
Прозори грат, мм	16±0,65
Електродвигун:
а) номінальна потужність, кВт	0,37	0,37	0,75	0,75	1,1
б) синхронна частота обертання, хв-1	1000
в) напруга електричної мережі, В	220/380
г) частота струму, Гц	50
Габаритні розміри, мм, не більше: довжина	1100	1100	1450	1450	1450
ширина	950	1350	1350	1350	2350
висота	3030	3380	5500	5500	5500
Маса, кг, не більше	560	730	1250	1400	1630

Таблиця 3.3.5

Розміри грат РМУ-Б (мм)

Тип грат	Розміри каналу	Розміри грат
		А	Б	В	Г	Д	Е	Ж	З	К	Н
РМУ-1Б	600´800	3030	1100	2180	800	580	870	600	950	50	2300
РМУ-2Б	1000´1000	3380		2330	1000	980	1270	1000	1350		2700
РМУ-3Б	1000´2000	5500	1450	3300	2000	1000				200	3900
РМУ-4Б	1500´2000			3350		1484	1770	1500	1850		4100
РМУ-5Б	2000´2000			3300		2000	2270	2000	2350		4400
