3.2.3. Фільтри напірні зернисті швидкі

Фільтри напірні зернисті швидкі можуть застосовуватися як для освітлення води, що пройшла попереднє відстоювання (при цьому швидкість фільтрування становить 8 м/год при нормальному режимі та 10 м/год при форсованому режимі), так і для освітлення не обробленої води (при цьому швидкість фільтрування становить 5 м/год при нормальному режимі та 7 м/год при форсованому режимі).

Як завантаження фільтрів може використовуватися пісок кварцовий, мармурова крихта ГОСТ 16426-70 антрацит ГОСТ 10566-73 або термоантрацит подрібнений ГОСТ 4794-75.

Технічна характеристика напірних швидких зернистих фільтрів подана у таблиці 3.2.3.

Таблиця 3.2.3

Технічна характеристика фільтрів

Шифр фільтра	Тиск (кгс/см2), не більше		Температура, ºС, не більше	Діаметр зовнішній фільтра і товщина стінки, мм	Висота фільтруючого шару, мм	Об’єм фільтруючого шару, м3	Маса фільтруючого шару, т		Маса комплекту фільтру разом з арматурою, т	Маса арматури, т	Навантаження на фундамент, 104Н (тс)
	робочий	пробний гідравлічний					кварцового піску при щільності 1,6 т/м3	антрациту при щільності 0,8 т/м3
ФОВ-1,0-0,6	6	9	40	1016×8	1000	0,79	1,26	0,63	0,969	0,118	4
ФОВ-1,5-0,6	6	9	100	1520×8	1000	1,76	2,82	1,41	1,576	0,18	8,5
ФОВ-2,0-0,6	6	9	60	2016×8	1000	3,14	5	2,5	2,045	0,25	15
ФОВ-2,6-0,6	6	9	60	2620×10	1000	5,32	8,6	4,3	3,572	0,375	28
ФОВ-3,0-0,6	6	9	60	3020×10	1000	7,1	11,3	5,65	4,606	0,632	37
ФОВ-3,4-0,6	6	9	60	3424×10	1000	9,1	14,6	7,3	6,237	0,632	50
ФОВ-2К-3,4-0,6	6	9	50	3420×10	900×2	16,4	26,3	13,15	8,778	0,969	70
ФОВ-3К-3,4-0,6	6	9	50	3424×12	900×3	24,5	39,2	19,6	12,139	1,538	102
Кдж-10-Р	3	4,5	55	3624×12	950	9,7	15,5	7,75	15,22	-	57
Кдж-7-Р	3	4,5	55	3032×16	800	7,1	11,4	5,7	8,435	-	37
Д70.000	6	9	50	2020×10	500-1000	1,57-3,14	2,5-5	1,25-2,5	5,925	-	16
Д59247	6	9	50	2020×10	500-1000	1,57-3,14	2,5-5	1,25-2,5	4,67	-	15

Примітка: Фільтри ФОВ-1,0-0,6 і ФОВ-1,5-0,6 виготовлюються на Бійському котельному заводі, ФОВ-2,0-0,6; ФОВ-2,6-0,6; ФОВ-3,0-0,6; ФОВ-3,4-0,6; ФОВ-2К-3,4-0,6 і ФОВ-3К-3,4-0,6 – ВО „Красный котельщик” (ТКЗ), Кдж-10-Р – ВО „Уралхиммаш”, Кдж-7-Р; Д70.000 і Д59247 – ВО „Курганармхиммаш”

Фільтри напірні зернисті швидкі вертикальні ФОВ («фильтр осветлительный вертикальный») поставляють в комплекті у складі: корпус, верхній та нижній розподільчі пристрої, трубопроводи, арматура, пристрої для відбору проб, збірник води, манометри з триходовими кранами, резервні ковпачки, деталі кріплення, прокладки, оглядовий люк.

На рис.3.17 показаний фільтр ФОВ-1,0-0,6.

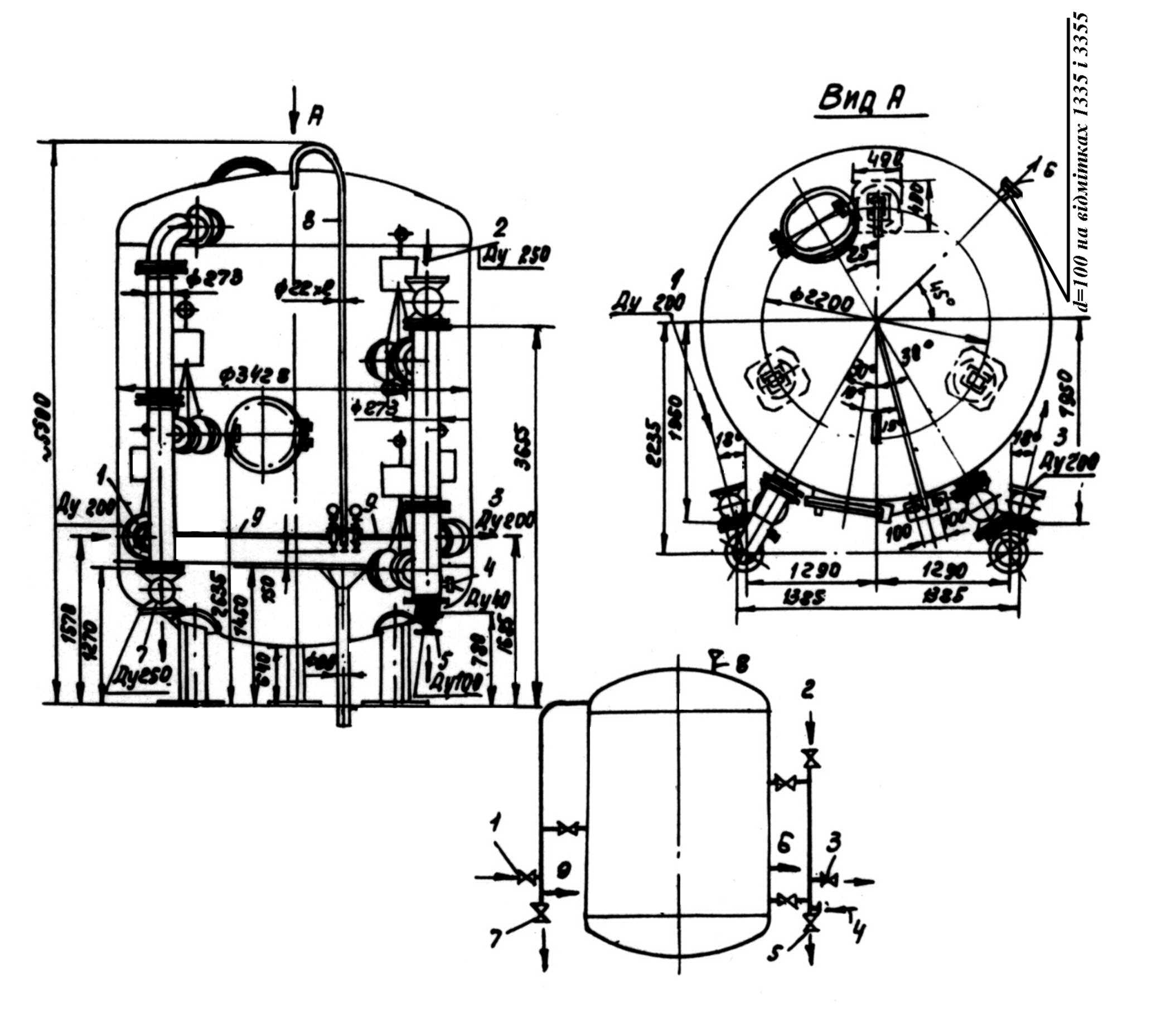

Рисунок 3.17. Фільтр ФОВ-1,0-0,6:

1 – підведення неочищеної води; 2 – відведення очищеної води; 3 – підведення промивної води; 4 – відведення промивної води; 5 – відведення першого фільтрату; 6 – підведення стиснутого повітря; 7 – підведення і відведення завантаження фільтру; 8 – відведення повітря; 9 – відбір проб води; 10 – оглядовий люк

На рисунку 3.18 показаний фільтр ФОВ-1,5-0,6.

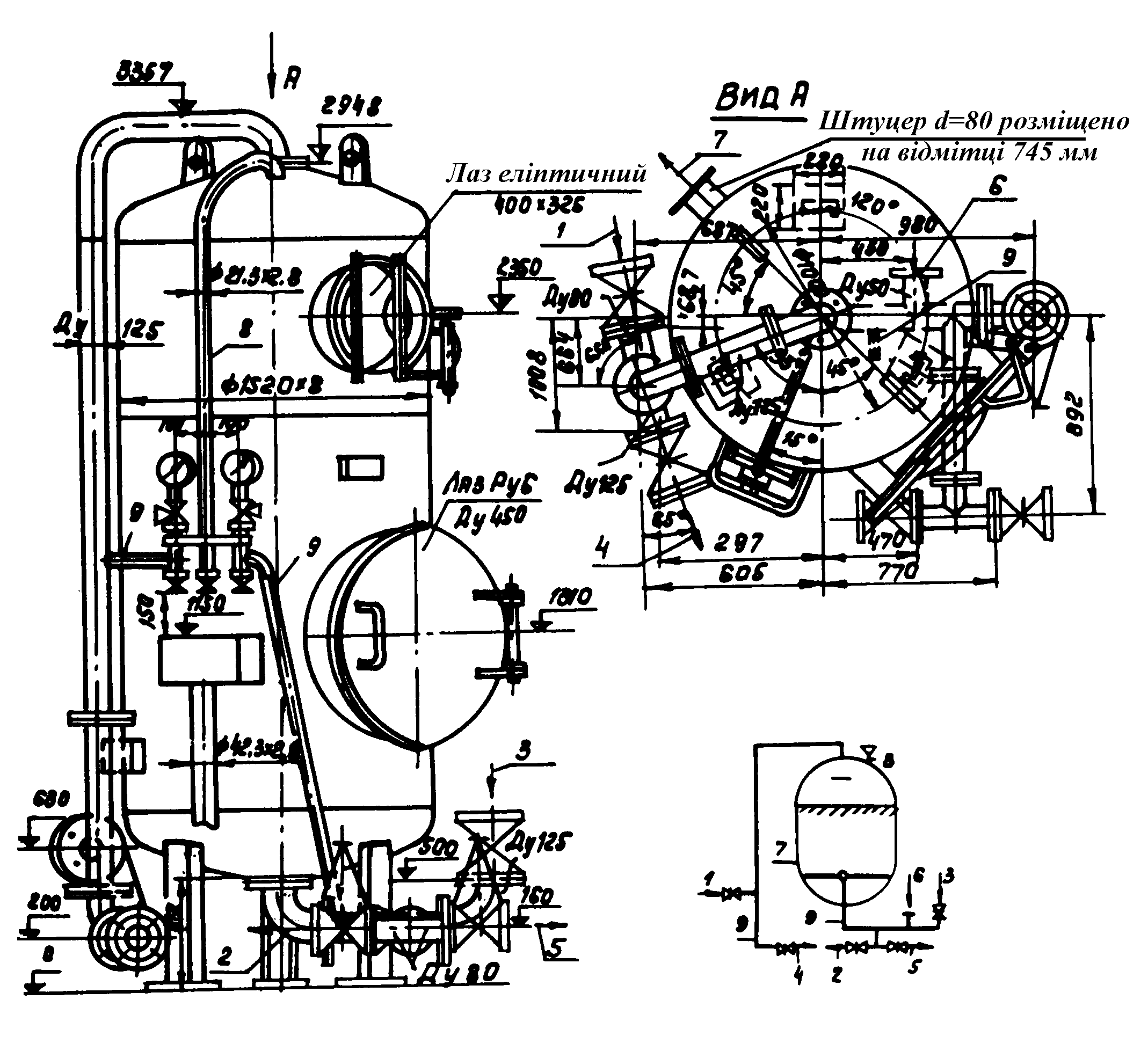

Рисунок 3.18. Фільтр ФОВ-1,5-0,6:

1 – підведення неочищеної води; 2 – відведення очищеної води; 3 – підведення промивної води; 4 – відведення промивної води; 5 – відведення першого фільтрату; 6 – підведення стиснутого повітря; 7 – підведення і відведення завантаження фільтру; 8 – відведення повітря; 9 – відбір проб води

На рисунку 3.19 показані фільтри ФОВ-2,0-0,6; ФОВ-2,6-0,6; ФОВ-3,0-0,6; ФОВ-3,4-0,6

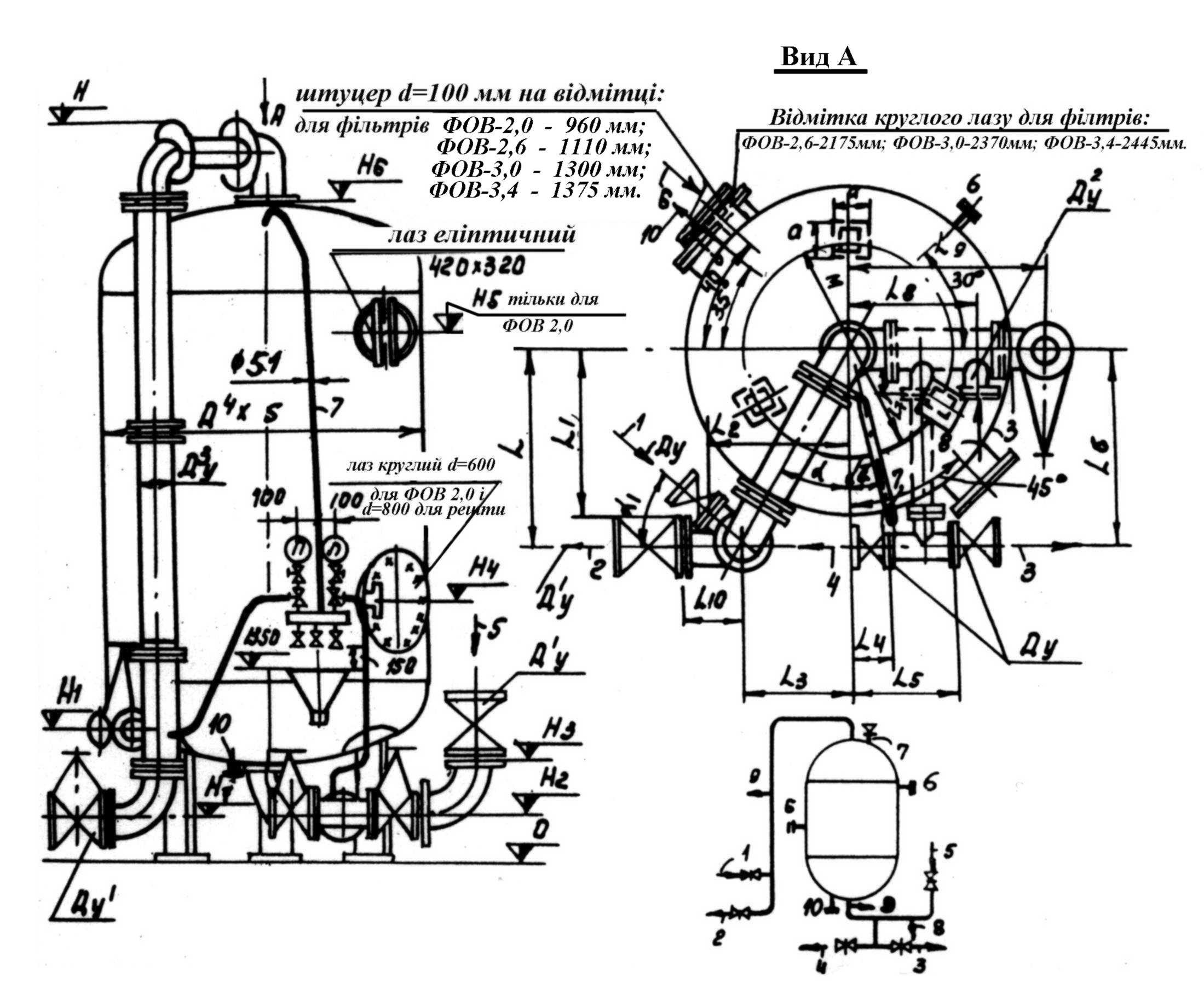

Рисунок 3.19. Фільтри ФОВ-2,0-0,6; ФОВ-2,6-0,6; ФОВ-3,0-0,6; ФОВ-3,4-0,6:

1 – підведення неочищеної води; 2 – відведення промивної води; 3 – відведення першого фільтрату; 4 – відведення очищеної води; 5 – підведення промивної води; 6 – підведення і відведення завантаження фільтру; 7 – відведення повітря; 8 – підведення стиснутого повітря; 9 – відбір проб води; 10 – відведення завантаження фільтру

Основні розміри фільтрів ФОВ-2,0-0,6; ФОВ-2,6-0,6; ФОВ-3,0-0,6; ФОВ-3,4-0,6 (див. рис 3.19) наведені в таблиці 3.2.4.

Таблиця 3.2.4

Розміри фільтрів ФОВ-2,0-0,6; ФОВ-2,6-0,6; ФОВ-3,0-0,6; ФОВ-3,4-0,6

Розмір	Шифр фільтра
	ФОВ-2,0 – 0,6	ФОВ-2,6 – 0,6	ФОВ-3,0 – 0,6	ФОВ-3,4 – 0,6
	Діаметр фільтру, мм
	2000	2600	3000	3400
Н, мм	3630	3930	4315	4465
Н1, мм	670	910	985	1025
Н2, мм	245	195	225	220
Н3, мм	488	517	620	615
Н4, мм	1690	1845	2030	2105
Н5, мм	2542	-	-	-
Н6, мм	3233	3605	3773	3932
Н7, мм	245	360	360	375
L, мм	885	1130	1706	1700
L1, мм	715	1160	1550	1550
L2, мм	965	915	875	1135
L3, мм	885	720	690	982
L4, мм	270	926	385	505
L5, мм	570	620	835	955
L6, мм	1150	1385	1700	1900
L7, мм	200	225	250	250
L8, мм	790	900	1150	1200
L9, мм	1170	1500	1730	1930
L10, мм	245	325	400	400
Ду, мм	80	100	100	150
Ду1, мм	150	200	250	250
Ду2, мм	80	100	100	100
Ду3, мм	150	200	250	250
Ду4, мм	2016	2620	3020	3424
М, мм	1400	1600	2000	2200
а, мм	290	370	420	490
S, мм	8	10	10	12
α, град	45	30	22	30
α1, град	65	50	40	45
α2, град	17	15	15	30

На рисунку 3.20 показаний фільтр напірний вертикальний двохкамерний ФОВ-2К-3,4-0,6.

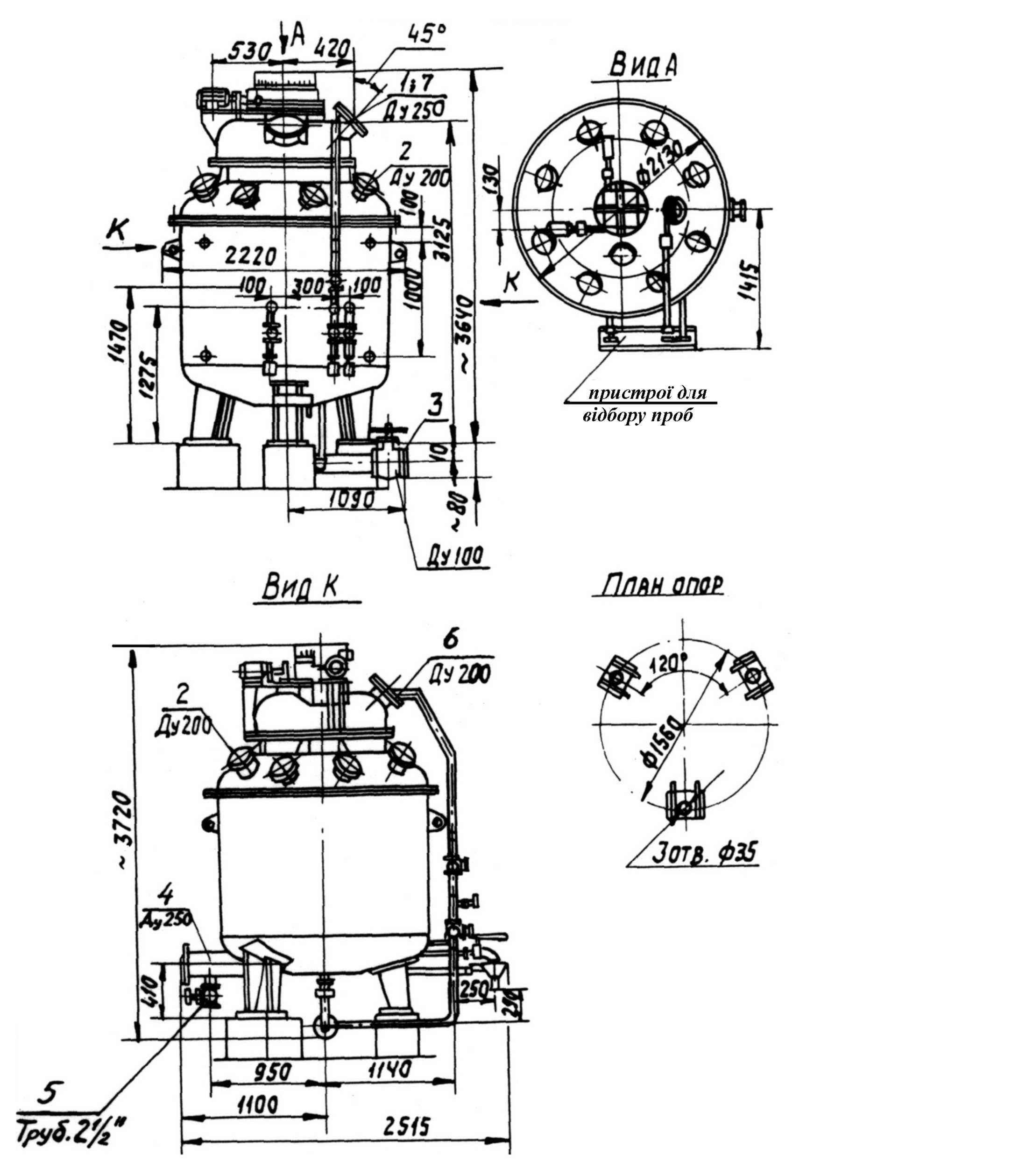

Рисунок 3.20. Фільтр ФОВ-2К-3,4-0,6:

1 – підведення неочищеної води; 2 – підведення промивної води; 3 – відведення очищеної води; 4 – підведення стиснутого повітря (приварюється під час монтажу); 5 – відведення першого фільтрату; 6 – підведення і відведення завантаження фільтру; 7 – відведення промивної води; 8 – відведення повітря; 9 – відбір проб води

На рисунку 3.21 показаний фільтр напірний вертикальний трикамерний ФОВ-3К-3,4-0,6.

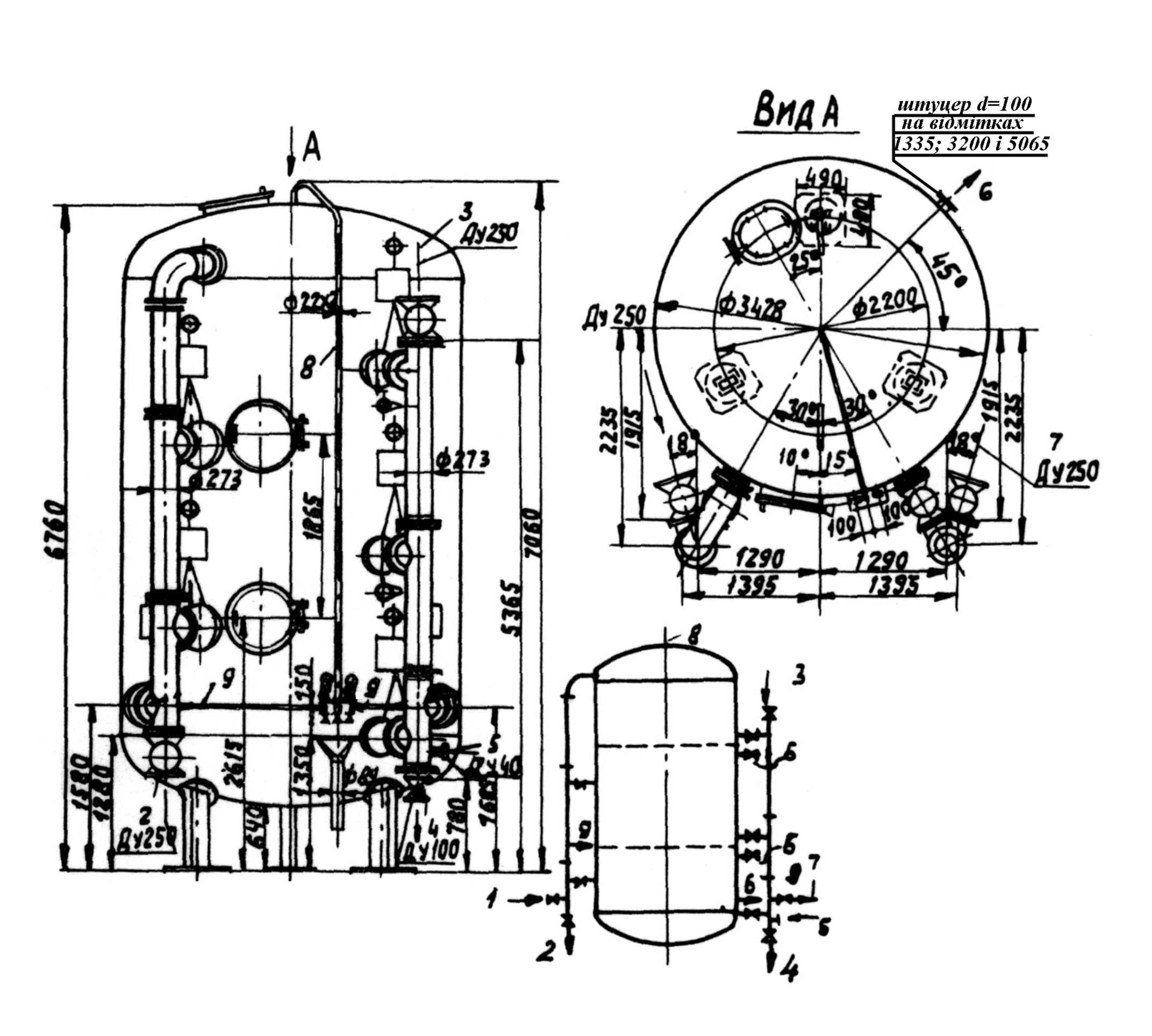

Рисунок 3.21. Фільтр ФОВ-3К-3,4-0,6:

1 – підведення неочищеної води; 2 – відведення промивної води; 3 – підведення промивної води; 4 – відведення першого фільтрату; 5 – підведення стиснутого повітря (приварюється під час монтажу); 6 – підведення і відведення завантаження фільтру; 7 – відведення очищеної води; 8 – відведення повітря; 9 – відбір проб води

В таблиці 3.2.5 подана характеристика арматури, якою комплектуються фільтри ФОВ.

Таблиця 3.2.5

Комплектація фільтрів арматурою

Найменування	Позначення	Діаметр умовний, Ду, мм	Тиск умовний, Ру, кгс/см2	Кіль-кість
Фільтри ФОВ-1,0-0,6
Вентиль запірний муфтовий	Г-15-16 (15кч18бр)	15	16	3
Засувка паралельна з шпинделем, що висувається	1-50-10 (30ч6бр)	50	10	3
Те ж саме	1-80-10 (30ч6бр)	80	10	2
Манометр	МТП-100/1-10×2,5 (ОБМ-100, Ру 10)	15	10	2
Кран триходовий для манометра	-	15	16	2
Ковпачок дренажний у зборі з втулкою (l = 54 мм) резервний	НМ 161Е-02.00	-	-	6
ФОВ-1,5-0,6
Вентиль запірний муфтовий	Г-15-16 (15кч18бр)	15	16	3
Засувка паралельна з шпинделем, що висувається	1-80-10 (30ч6бр)	80	10	3
Те ж саме	1-125-10 (30ч6бр)	125	10	2
Манометр	МТП-100/1-10×2,5 (ОБМ-100, Ру 10)	15	10	2
Клапан для манометра латунний з різьбою М20×1,5	-	6	100	2
Ковпачок дренажний типу ВТИ-5 резервний	НМ 161Е-02.00	-	-	16
ФОВ-2,0-0,6
Манометр Дк=100, кресл.1, кл.2,5	ГОСТ 8625-77	-	10	2
Кран триходовий до манометра	КТК	3	25	2
Клапан мембранний	ЕА 96001.00.080	80	6	3
Клапан мембранний	ЕА 96001.00.150	150	6	2
ФОВ-2,6-0,6
Манометр Дк =100, кресл.1, кл.2,5	ГОСТ 8625-77	-	10	2
Кран триходовий до манометра	КТК	3	25	2
Клапан мембранний	ЕА 96001.00.100	100	6	3
Клапан мембранний	ЕА 96001.00.200	200	6	2
ФОВ-3,0-0,6
Манометр Дк =100, кресл.1, кл.2,5	ГОСТ 8625-77	-	10	2
Кран триходовий до манометра	КТК	3	25	2
Клапан мембранний	ЕА 96001.00.100	100	6	3
Клапан мембранний	ЕА 96001.00.250	250	6	2
ФОВ-3,4-0,6
Манометр Дк =100, кресл.1, кл.2,5	ГОСТ 8625-77	-	10	2
Кран триходовий до манометра	КТК	3	25	2
Клапан мембранний	ЕА 96001.00.150	150	6	3
Клапан мембранний	ЕА 96001.00.250	250	6	2
ФОВ-2К-3,4-0,6
Манометр Дк =100, кресл.1, кл.2,5	ГОСТ 8625-77	-	10	2
Кран триходовий до манометра	КТК	3	25	2
Вентиль запірний муфтовий	15кч18бр	15	16	4
Засувка паралельна з шпинделем, що висувається, з гідроприводом	30ч706бр	100	10	1
Те ж саме	30ч706бр	200	10	2
Те ж саме	30ч706бр	250	10	4
ФОВ-3К-3,4-0,6
Манометр Дк =100, кресл.1, кл.2,5	ГОСТ 8625-77	-	10	2
Кран триходовий до манометра	КТК	3	25	2
Вентиль запірний муфтовий	15кч18бр	15	16	5
Засувка паралельна з шпинделем, що висувається, з гідроприводом	30ч706бр	100	10	1
Те ж саме	30ч706бр	250	10	7

В таблиці 3.2.6 наведені параметри фланців арматури, якою комплектуються фільтри ФОВ.

Таблиця 3.2.6

Розміри фланців арматури, якою комплектуються фільтри ФОВ

Діаметр умовний Ду, мм	Діаметр болтового кола фланців, мм	Діаметр зовнішній фланців, мм	Діаметр болтового отвору, мм	Кількість болтів, шт.
50	125	160	18	4
80	160	195	18	4
100	180	215	18	8
125	210	245	18	8
150	240	280	23	8
200	295	335	23	8
250	350	390	23	12

На рисунку 3.22 показаний кварцовий фільтр Кдж-10-Р.

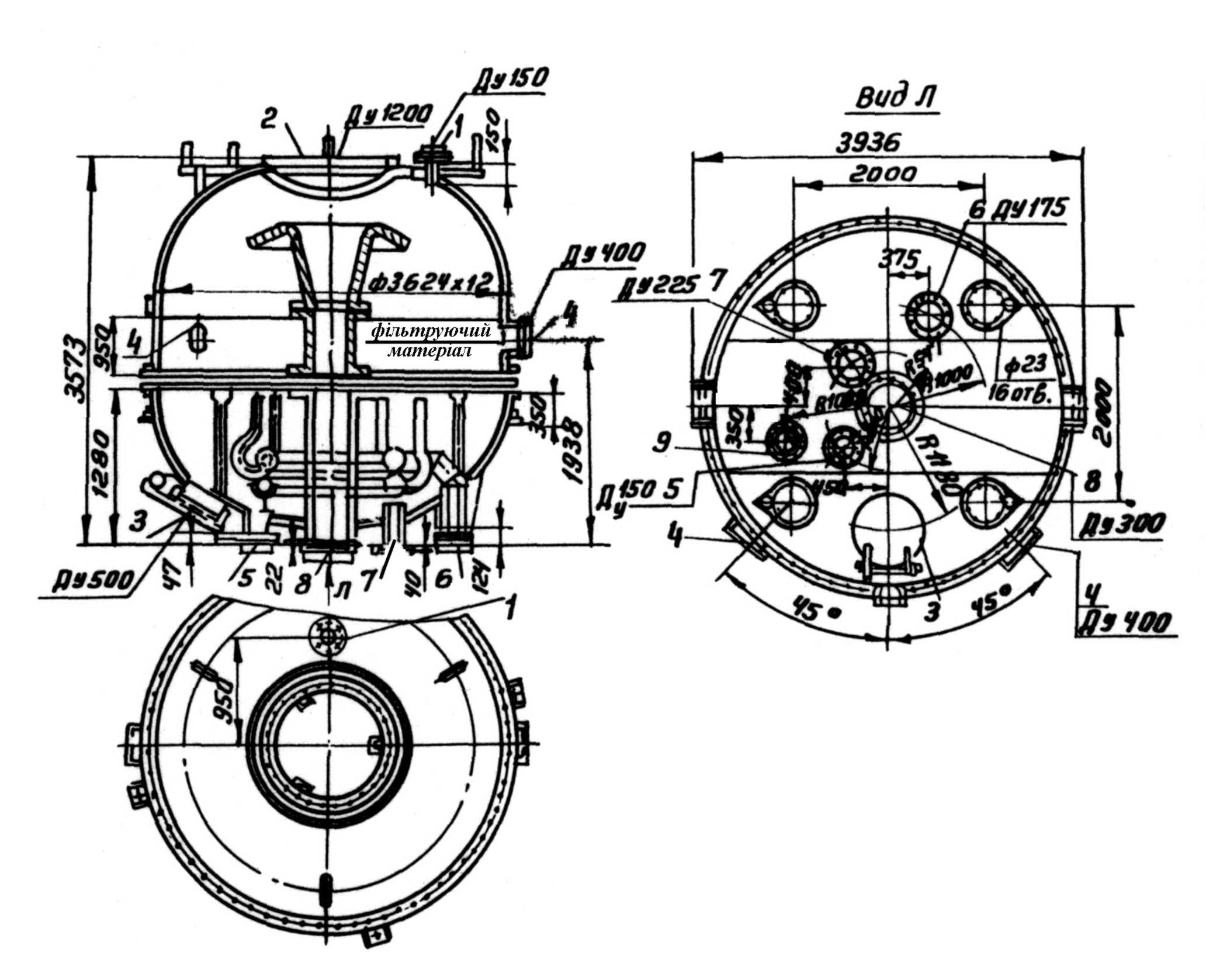

Рисунок 3.22. Фільтр Кдж-10-Р:

1 – відведення повітря; 2 – люк для завантаження фільтруючого матеріалу; 3 – люк; 4 – люки для вивантаження фільтруючого матеріалу; 5 – відведення води в каналізацію; 6 – підведення стиснутого повітря; 7 – відведення очищеної води і підведення промивної води; 8 – підведення неочищеної води і відведення промивної води; 9 – резервний

На рисунку 3.23 показаний кварцовий фільтр Кдж-7-Р.

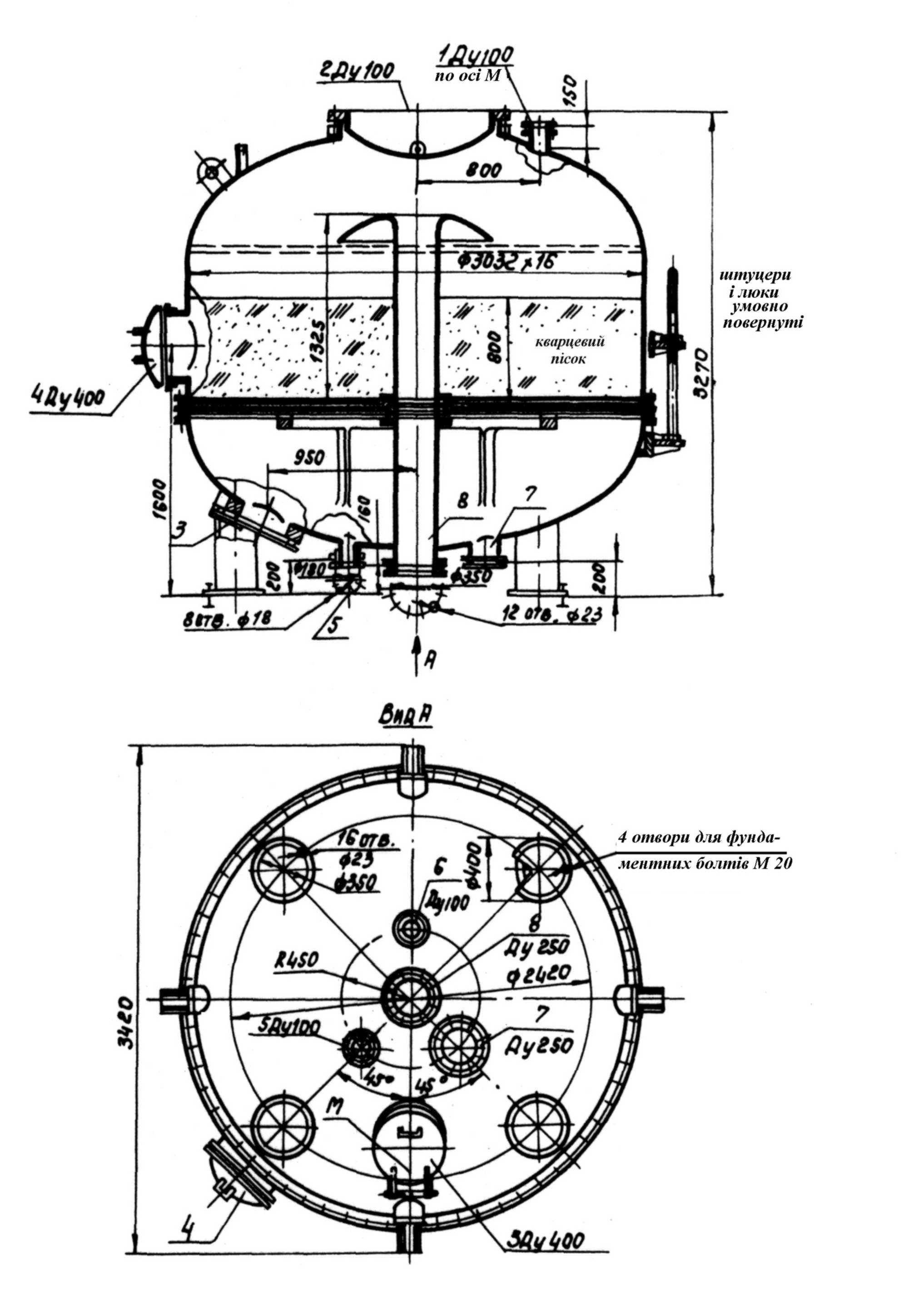

Рисунок 3.23. Фільтр Кдж-7-Р:

1 – відведення повітря; 2 – люк для завантаження фільтруючого матеріалу; 3 – люк; 4 – люки для вивантаження фільтруючого матеріалу; 5 – відведення води в каналізацію; 6 – підведення стиснутого повітря; 7 – відведення очищеної води і підведення промивної води; 8 – підведення неочищеної води і відведення промивної води

В таблиці 3.2.7 наведені параметри фланців арматури, якою комплектуються кварцові фільтри.

Таблиця 3.2.7

Розміри фланців арматури, якою комплектуються фільтри Кдж

Діаметр умовний Ду, мм	Діаметр болтового кола фланців, мм	Діаметр болтового отвору, мм	Кількість болтів, шт.
100	170	18	4
150	225	-	4
175	255	-	8
200	280	18	8
225	305	18	8
250	335	18	8
300	395	23	12

На рисунку 3.24 показаний швидкісний кварцовий фільтр з автоматичною промивкою Д 70.000. Ці фільтри мають такі параметри:

Швидкість фільтрування на початку, м/год 70-200

Швидкість фільтрування в кінці, м/год 10-50

Об’єм фільтра, дм³ 5580

Найбільша продуктивність при вмісті у вихідній воді завислих речовин 20 мг/дм³, м³/год 375

Найбільша продуктивність при вмісті у вихідній воді завислих речовин 300 мг/дм³, м³/год 150

Різниця тиску над і під фільтруючим шаром, м. вод. ст., не більше 12

Кількість промивочних секцій, шт. 8

Тривалість фільтрування, хв. 5-60

Тривалість промивки, с 30-60

Механізм золотника:

електродвигун АСС 41-6

(потужність 1 кВт; частота обертів 840 об/хв.)

редуктор черв'ячий

з передаточним числом 1152;

командоапарат КА414-А-1

з кількістю ланцюгів 4 шт.

Матеріал основних деталей ВСт3пс4

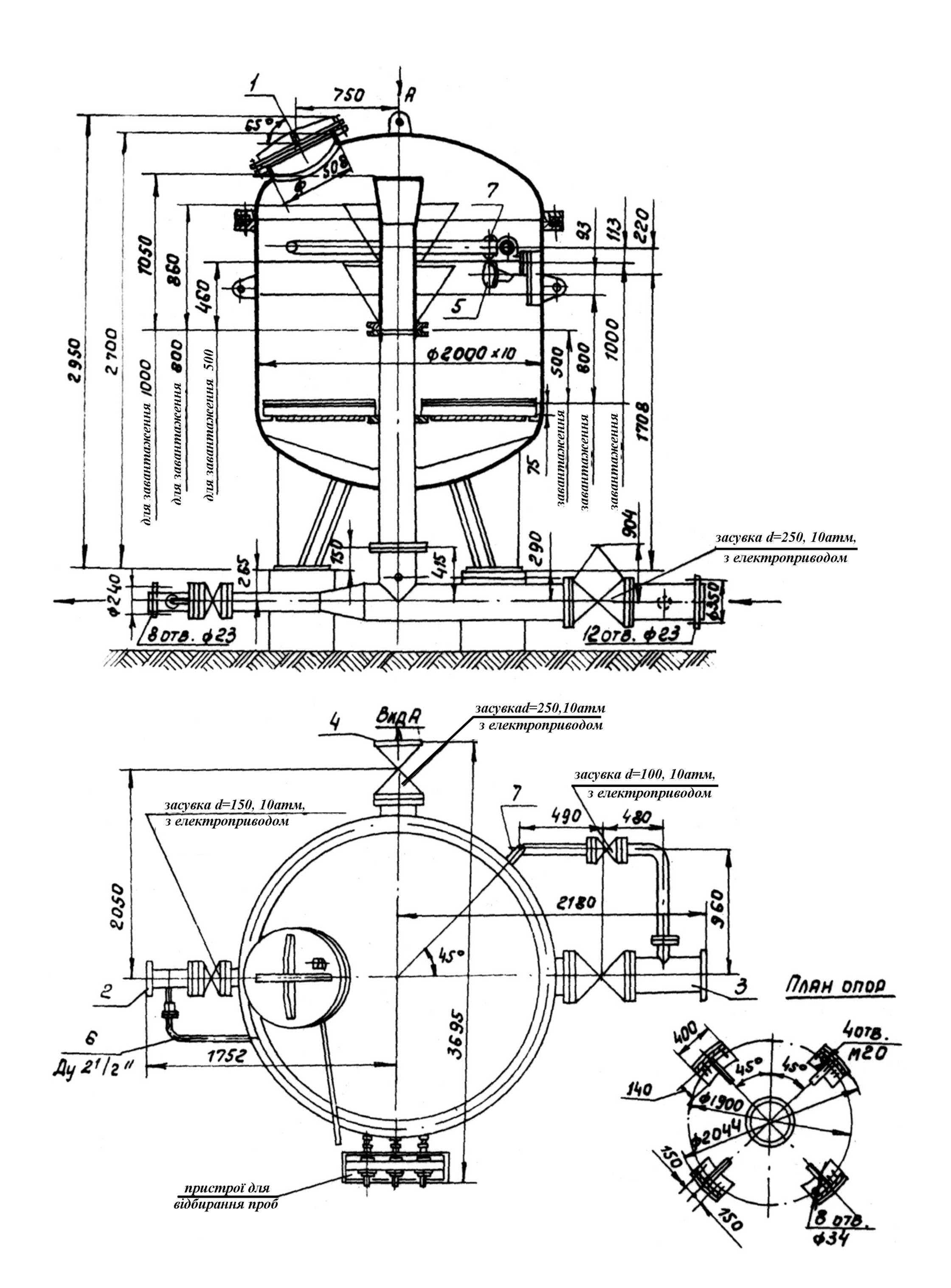

Рисунок 3.24. Фільтр Д 70.000:

1 – підведення неочищеної води; 2 – люк для огляду камери; 3 – відведення промивної води; 4 – відведення очищеної води; 5 – відведення води в каналізацію; 6 – люк для огляду; 7 – підведення промивної води

На рисунку 3.25 показаний надшвидкісний кварцовий фільтр з автоматичною промивкою Д 59247, який має об’єм 6000 дм³ і продуктивність 200 м³/год.

Рисунок 3.25. Фільтр Д 59247:

1 – люк; 2 – відведення промивної води; 3 – підведення неочищеної води; 4 – відведення очищеної води; 5 – запасний штуцер; 6 – відведення води в каналізацію; 7 – підведення промивної води
