3.2.2. Барабанні сітки і мікрофільтри
Барабанні сітки (рис.3.16) призначені для захисту технологічного обладнання водоочисних станцій від потрапляння до них крупних плаваючих домішок. Розмір вічок фільтруючої тканини складає приблизно 500 мкм.
Для усунення планктону застосовують мікрофільтри. Конструкція їх не відрізняється від барабанних сіток окрім розмірів вічок сітки, які становлять 40-60 мкм.
Як барабанні сітки, так і мікрофільтри, встановлюють на початку споруд очистки у залізобетонних ємностях.
Таблиця 3.2.1
Технічні характеристики установок типу “Струя”
Продуктивність, м3/доб |
Розміри, мм |
Тип елект- |
Тип - |
Фірма |
№ типового |
|||
За реагентною схемою |
За безреагентною схемою |
Будинку для розміщення установки |
Трубчастого відстійника |
Напірного фільтра |
ролізної установки |
насоса дозатора |
виробник |
проекту |
100 |
25 |
90009000 |
1000 - 1 шт. |
1000 - 1 шт. |
ЭН-1,2 |
НД-10/100 |
АООТ «НИИ КВОВ» (г. Москва, Волоколамское шоссе, 87) |
901-3-77 |
200 |
50 |
900012000 |
1000 - 2 шт. |
1000 - 2 шт. |
|
|
901-3-78 |
|
400 |
100 |
120009000 |
2000 - 1 шт. |
2000 - 1 шт. |
ЭН-5 |
НД-25/40 |
901-3-79 |
|
800 |
200 |
160009000 |
2000 - 2 шт. |
1000 - 2 шт. |
|
|
901-3-80 |
|

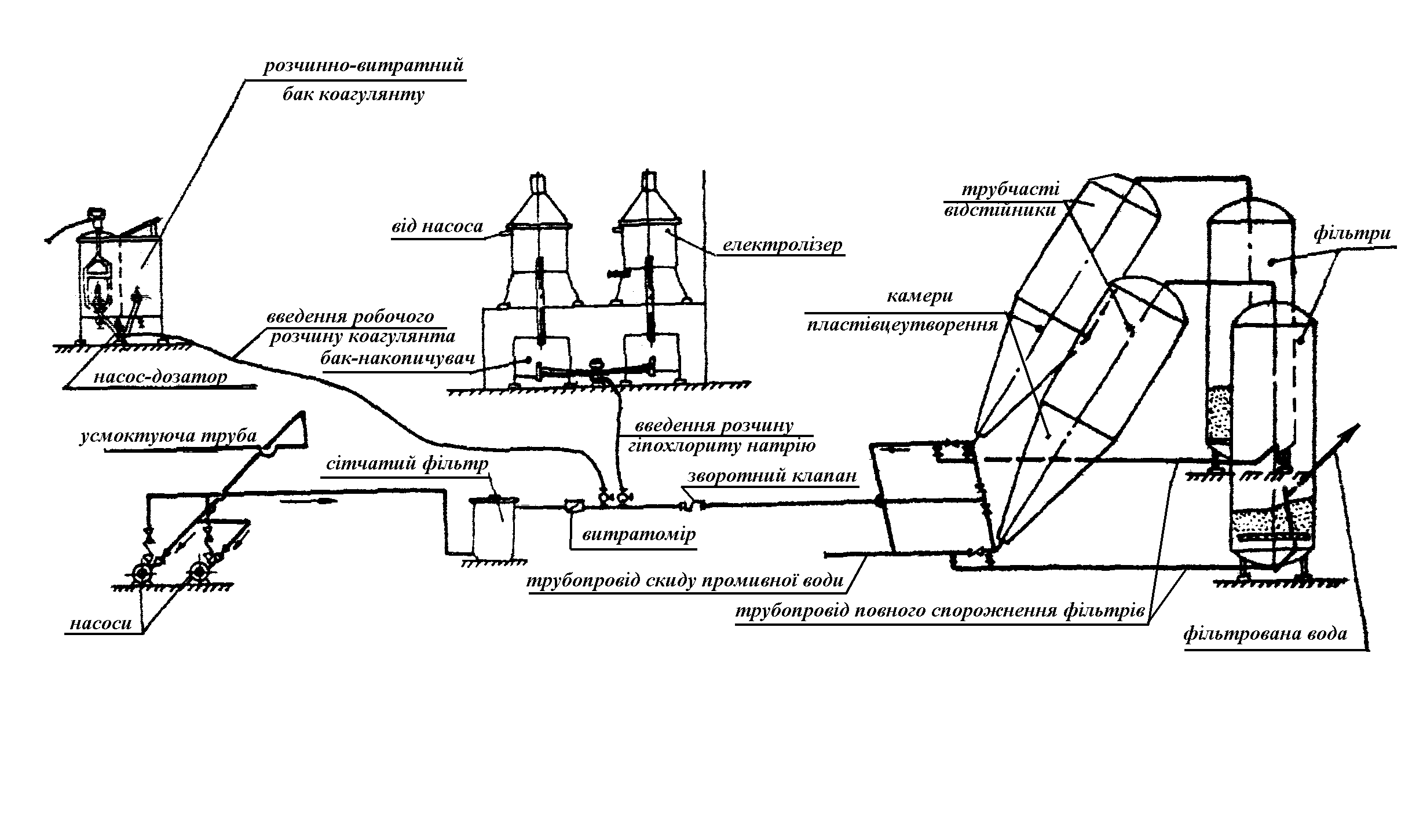

Рисунок 3.15. Технологічна схема установки типу “Струя”

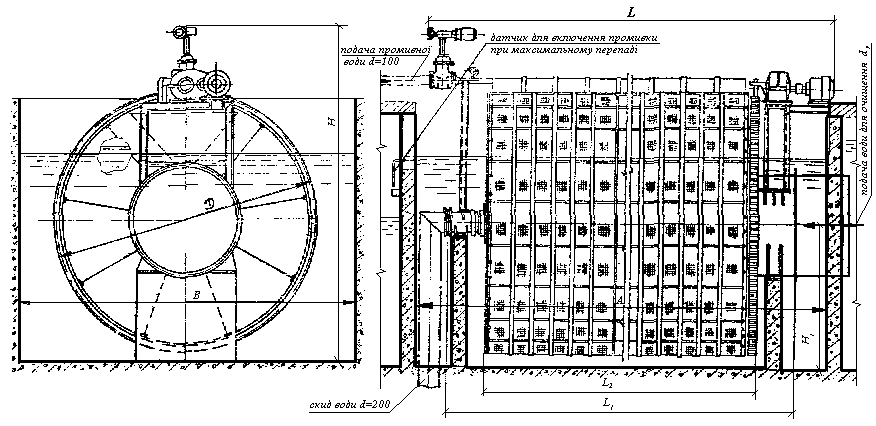

Рисунок 3.16. Барабанна сітка
В таблиці 3.2.2. наведені технічні характеристики і основні розміри барабанних сіток і мікрофільтрів.
Виготовлюються барабанні сітки і мікрофільтри заводом АО “Водмашоборудование” м. Воронеж.
Таблиця 3.2.2
Технічні дані і основні розміри барабанних сіток і мікрофільтрів
Технічні дані |
Основні розміри (мм) |
|||||||||||
Марка сітки |
Продуктивність, м3/доб |
Потужність привода, кВт |
Маса, кг |
А |
В |
D |
dy |
H |
H1 |
L |
L1 |
La |
БС 1,51 МФ 1,51 |
10000 4000 |
1,7 2,5 |
1240 |
2095 |
3200 |
1758 |
900 |
2665 |
1000 |
2841 |
2064 |
1240 |
БС 1,52 МФ 1,5´2 |
20000 8000 |
1,7 2,5 |
1700 |
3160 |
3200 |
1758 |
900 |
2665 |
1000 |
3907 |
3130 |
2305 |
БС 1,53 МФ 1,5´3 |
30000 12000 |
1,7 2,5 |
2050 |
4196 |
3200 |
1758 |
900 |
2665 |
1000 |
4972 |
4195 |
3370 |
БС 31,5 МФ 3´1,5 |
35000 15000 |
2,8 4,0 |
2100 |
2606 |
4600 |
3160 |
1200 |
4115 |
1700 |
3402 |
2575 |
1714 |
БС 33 МФ 3´3 |
70000 30000 |
2,8 4,0 |
2570 |
4122 |
4600 |
3160 |
1200 |
4115 |
1700 |
4918 |
4091 |
3370 |
БС 34,5 МФ 3´4,5 |
105000 45000 |
2,8 4,0 |
3973 |
5605 |
4600 |
3160 |
1200 |
4115 |
1700 |
5431 |
5604 |
4744 |
Примітка: В чисельнику наведено марки і технічні дані барабанних сіток, а в знаменнику – мікрофільтрів.
