Водоочисна сітка, що обертається, з зовнішім підведенням води типу тн ‑ 3000

Ці сітки (рис.3.12) виробляються за ТУ 34-3240-79 і ТУ 34-ЭД1-3240-80. Вони призначені для очистки води, яка забирається до системи водопостачання, від затягнутих потоком дрібних часток (сміття).

Рисунок 3.11. Сітка типу ТН-2500

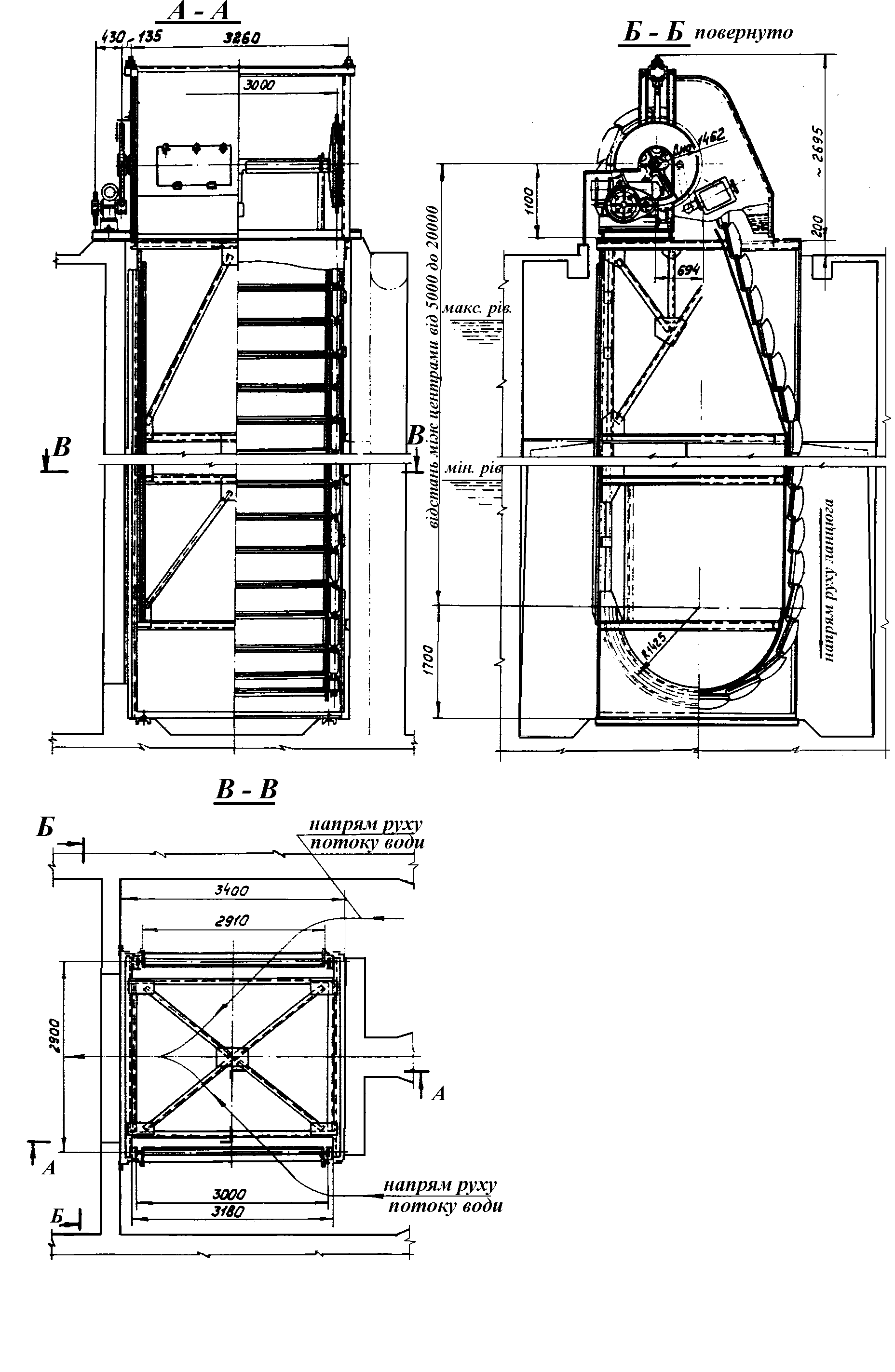

Рисунок 3.12. Сітка типу ТН-3000

Технічна характеристика

Ширина полотна сітки, мм.......................3000

Продуктивність, м3/с................................9

Завод-виготовлювач – Камський.

За іншими параметрами, конструкцією, матеріалами, ступеню готовності, габаритністю і об’єму поставки сітка ТН-3000 не відрізняється від водоочисної сітки ТН-1500.

Водоочисна сітка, що обертається, безкаркасна типу свб ‑ 2350

Ці сітки (рис.3.13) призначені для очистки води, яка забирається до системи водопостачання, від затягнутих потоком дрібних часток (сміття).

Технічна характеристика

Найменування показника

Одиниці вимірювання

Значення показника

Тип конструкції..........................................

Пропускна спроможність (найменша розрахункова)..............................................

Допустимий перепад рівня води................

“Живий” переріз однієї робочої ланки.....

Швидкість руху сітки..................................

Розмір вічок сита.........................................

Крок ланок ланцюга....................................

Потужність електродвигуна.......................

Витрата промивної води.............................

Тиск промивної води...................................

м3

мм

м2

м/хв

мм

мм

Квт

л/с

МПа

безкаркасний

1,5(1,0)

200

0,6

3,2

2,8х2,8

610

3

15 – 20

0,5 – 0,4

Завод-виготовлювач – Воронезький завод “Водмашоборудование”.

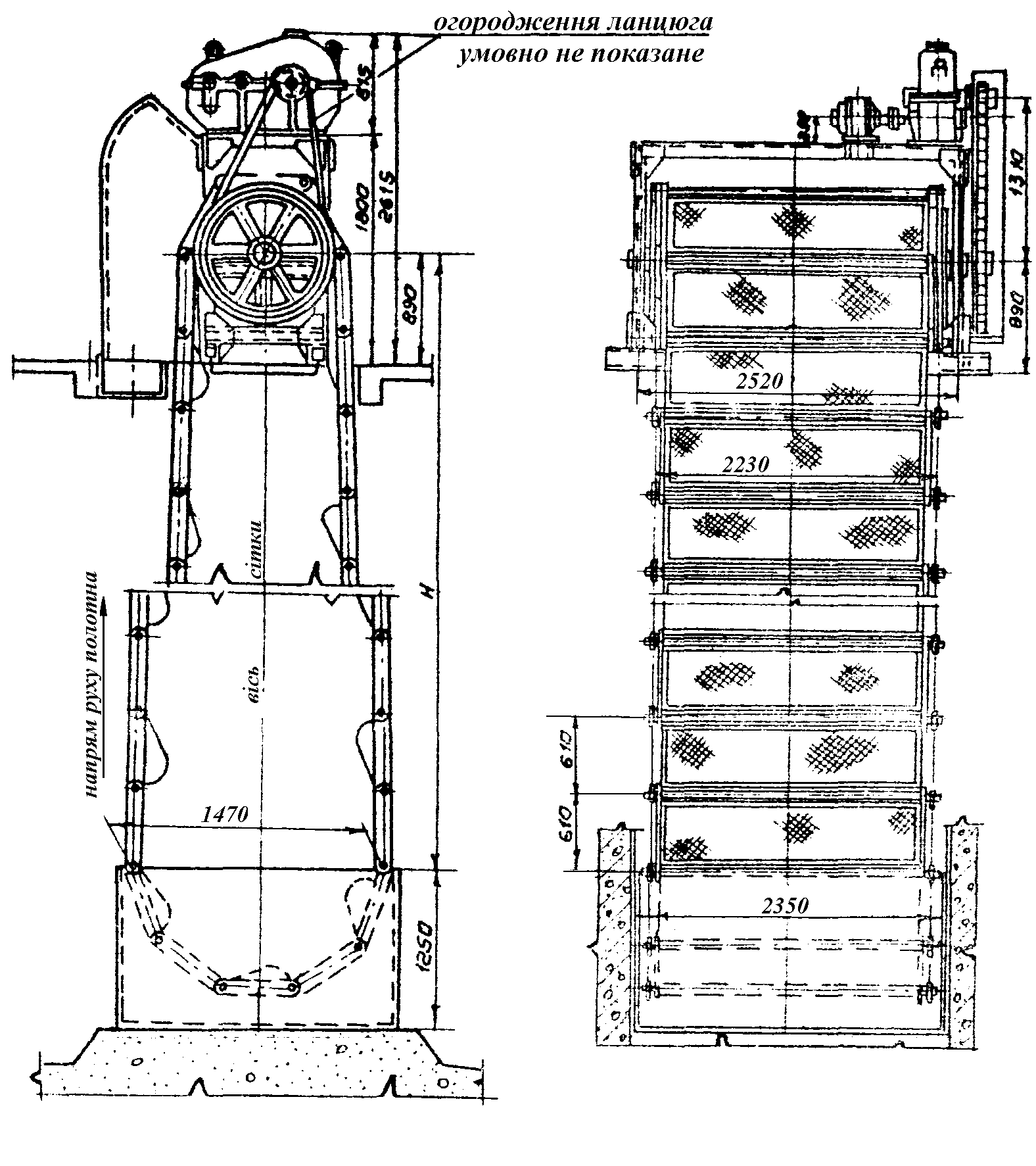

Рисунок 3.13. Сітка типу СВБ-2350

3.1.3. Тарілчастий клапан.

Тарілчастий клапан (рис. 3.14) – це затвор особливого типу, який застосовується при зворотній промивці самопливних ліній з подачею води від напірного водоводу або від насоса. При відкритому клапані запірний диск знаходиться в опущеному положенні, і вода із самопливної лінії вільно витікає в камеру водоприймальної споруди.

Рисунок 3.14. Тарілчастий клапан для самопливних ліній:

1 – гумове кільце для ущільнення; 2 – підйомна штанга; 3 – сальник; кронштейн; 5 – колонка управління клапаном; 6 – вихідна воронка самопливної лінії; 7 – запірний диск

При промивці запірний диск закриває вихід із самопливної лінії і вода в неї подається з напірного водопроводу в зворотному напрямі.

3.2. Обладнання водопровідних очисних споруд

3.2.1. Водоочисні установки заводського виготовлення для реагентної очистки води типу “струя”

Технологічна схема установки типу “Струя” приведена на рис. 3.15. Ці установки призначені для обробки води поверхневих джерел. Робота установки передбачає двоступінчасту схему: осадження в тонкому шарі рідини, що рухається і фільтрування на швидких напірних фільтрах.

В таблиці 3.2.1. наведені технічні характеристики водоочисних установок заводського виготовлення типу “СТРУЯ”.

Вміст завислих речовин у вихідній воді має бути до 1000 мг/л, кольоровість: при реагентній обробці – будь-яка, при безреагентній обробці – до 40 град.

Установки виготовляють продуктивністю 100, 200, 400 і 800 м3/доб. Установки застосовують для невеликих населених пунктів.
