Водоочисна сітка, що обертається, з лобовим підведенням води типу тл ‑ 3000

Ці сітки (рис.3.8) виробляються за ТУ 34-3240-79 і ТУ 34-ЭД1-3240-80. Вони призначені для очистки води, яка забирається до системи водопостачання, від затягнутих потоком дрібних часток (сміття).

Сітка складається з сталевого каркасу з напрямними для ланцюгів, сит, які самоущільнюються, транспортних втулково-роликових ланцюгів, промивного пристрою з фільтром, механізму з електроприводом, натяжного пристрою, кожухів і перил.

Металоконструкції виготовляють з прокатної сталі ВСт3пс5. Сітки сит виконують з дроту з нержавіючої сталі марки ІХІ3 ГОСТ 5632-72*.

Рисунок 3.8. Сітка типу ТЛ-3000

Технічна характеристика

Ширина полотна сітки, мм.......................3000

Міжцентрова відстань, м.........................5-20,0

Продуктивність, м³/с................................6

Розмір вічок сита, мм...............................55

Ресурс роботи, год....................................2000

Маса, т.......................................................8-20

Ступінь готовності – УІ у загальнокліматичному та експортному виконанні.

Виріб негабаритний. Постачається габаритними складовими частинами.

Завод-виготовлювач – Камський.

Водоочисна сітка, що обертається, з зовнішнім підведенням води типу тн ‑ 1500

Ці сітки (рис.3.9) виробляються за ТУ 34-3240-79 і ТУ 34-ЭД1-3240-80. Вони призначені для очистки води, яка забирається до системи водопостачання, від затягнутих потоком дрібних часток (сміття).

Сітка складається з сталевого каркасу з напрямними для ланцюгів, сит, які самоущільнюються, транспортних втулково-роликових ланцюгів, промивного пристрою з фільтром, механізму з електроприводом, натяжного пристрою, кожухів і перил.

Металоконструкції виготовляють з прокатної сталі ВСт3пс5. Сітки сит виконують з дроту з нержавіючої сталі марки ІХІ3 ГОСТ 5632-72*.

Технічна характеристика

Ширина полотна сітки, мм.......................1500

Міжцентрова відстань, м.........................5-20,0

Продуктивність, м³/с................................3

Розмір вічок сита, мм...............................55

Ресурс роботи, год....................................2000

Маса, т.......................................................8-20

Ступінь готовності – УІ у загальнокліматичному та експортному виконанні.

Виріб негабаритний. Постачається габаритними складовими частинами.

Завод-виготовлювач – Камський.

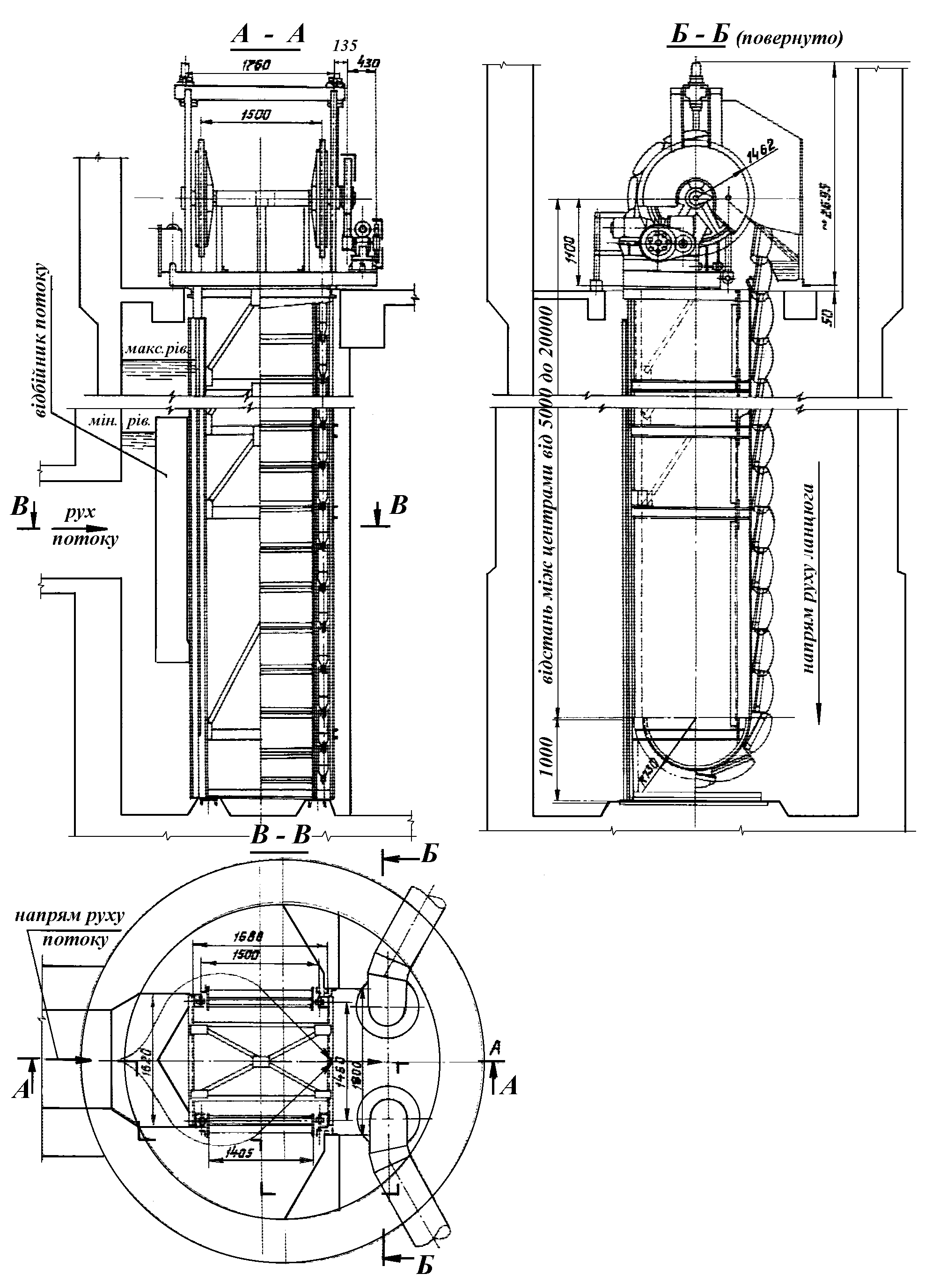

Рисунок 3.9. Сітка типу ТН-1500

Водоочисна сітка, що обертається, з однобічним зовнішнім підведенням води типу тн ‑ 2000

Ці сітки (рис.3.10) виробляються за ТУ 34-3240-79 і ТУ 34-ЭД1-3240-80. Вони призначені для очистки води,

Рисунок 3.10. Сітка типу ТН-2000

яка забирається до системи водопостачання, від затягнутих потоком дрібних часток (сміття).

Технічна характеристика

Ширина полотна сітки, мм.......................2000

Продуктивність, м³/с................................5

Завод-виготовлювач – Камський.

За іншими параметрами, конструкцією, матеріалами, ступеню готовності, габаритністю і об’єму поставки сітка ТН-2000 не відрізняється від водоочисної сітки ТН-1500.

Водоочисна сітка, що обертається, з зовнішнім підведенням води типу тн ‑ 2500

Ці сітки (рис.3.11) виробляються за ТУ 34-3240-79 і ТУ 34-ЭД1-3240-80. Вони призначені для очистки води, яка забирається до системи водопостачання, від затягнутих потоком дрібних часток (сміття).

Технічна характеристика

Ширина полотна сітки, мм.......................2500

Продуктивність, м³/с................................8

Завод-виготовлювач – Камський.

За іншими параметрами, конструкцією, матеріалами, ступеню готовності, габаритністю і об’ємом поставки сітка ТН-2500 не відрізняється від водоочисної сітки ТН-1500.
