Електронний сигналізатор рівня рідини марки эсу-1м

Електронний сигналізатор рівня рідини марки ЭСУ – 1 м (ЭСУ – электронный сигнализатор уровня) призначений для сигналізації про відхилення рівня рідини від заданої величини. Сигналізатор (рис. 2.85) забезпечує включення різних вторинних виконавчих механізмів звукової або світлової сигналізації. Прилад не пристосований до експлуатації у вибухонебезпечному середовищі та у вибухонебезпечних приміщеннях. Комплект приладу складається з датчика, електронного блоку і з’єднувального коаксиального кабеля РК довжиною 3 метри.

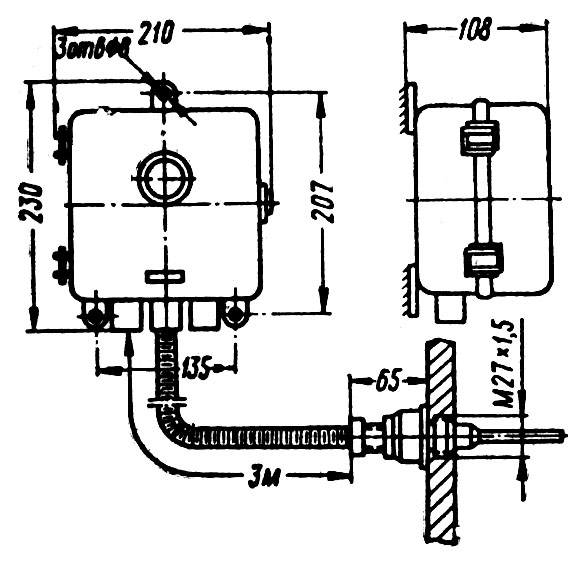

Рисунок 2.85. Електронний сигналізатор рівня ЭCУ-1м

Принцип роботи сигналізатора базується на зміні електричної ємності датчика в залежності від зміни рівня рідини, який контролюється. Межі вимірювання при вертикальному монтажі датчика 0 – 2 м, а при горизонтальному – необмежені. Комплект приладу розрахований для роботи при температурі навколишнього повітря 10 – 35 ºС і відносній вологості до 80%. Температура рідини рівень якої вимірюється, може коливатися від –60 до +250 ºС. Тиск в резервуарі (в залежності від типу датчика) може бути до 0,15 до 1,6 або до 2,5 МПа.

Виробник – Завод теплових приладів, м.Рязань.

2.6.2.2. Вимірювачі рівня рідини

Ці прилади забезпечують безперервне вимірювання рівня рідини. Найбільш поширені електронні індикатори рівня.

Електронний індикатор рівня рідини типу еиу

Електронний індикатор рівня рідини типу ЭИУ (ЭИУ – электронный индикатор уровня) (рис.2.86-а) призначений для безперервного дистанційного вимірювання рівня води і розчинів солей, кислот і лугів. До комплекту ЭИУ входять: вимірювальний пристрій, датчик, з’єднувальний кабель, дистанційний покажчик рівня.

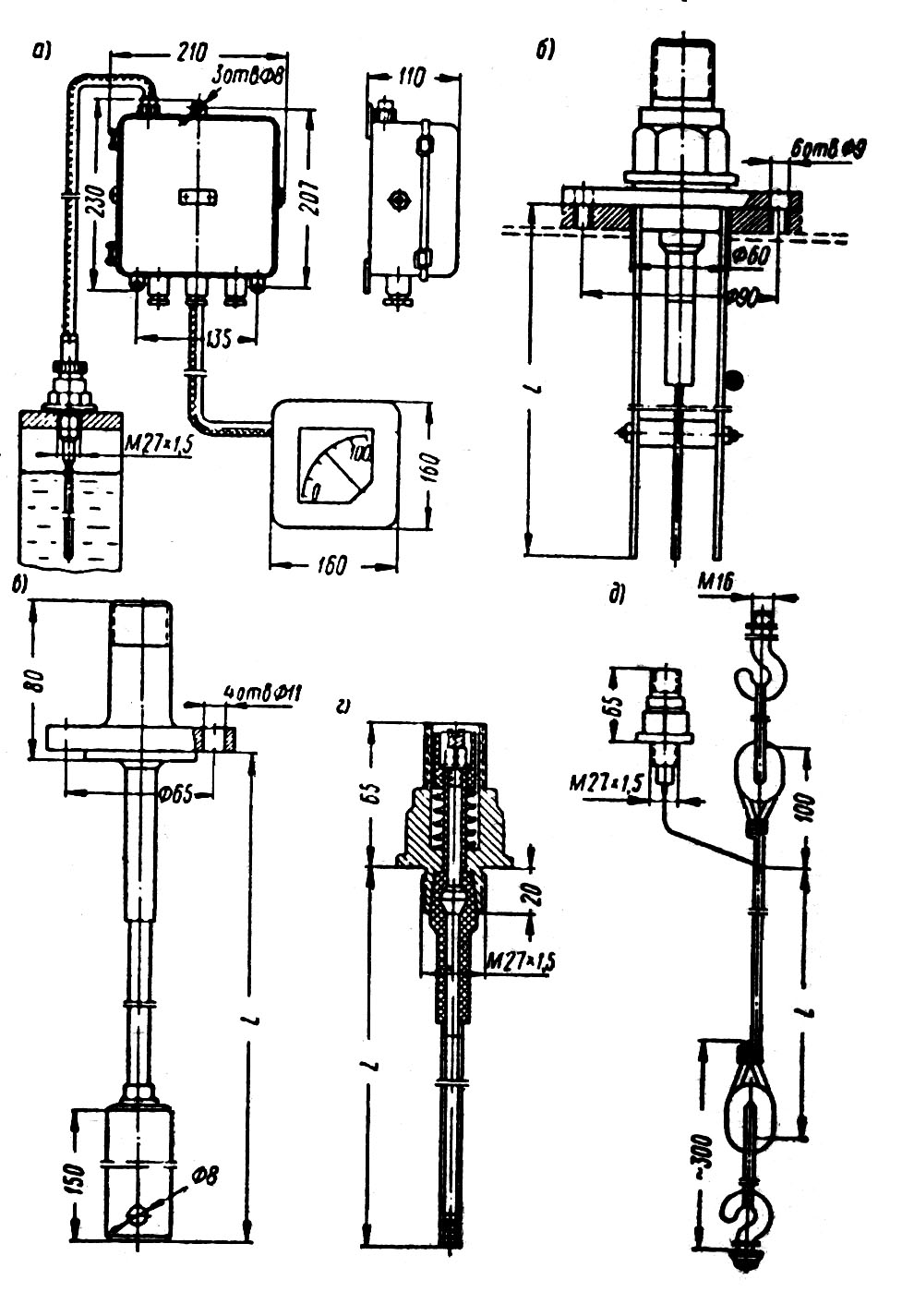

Рисунок 2.86. Електронний індикатор рівня типу ЕИУ

Принцип роботи цього приладу оснований на зміні електричної ємності датчика при зміні рівня середовища, що контролюється.

Електронний індикатор рівня може працювати при температурі навколишнього середовища від -40 до +50 ºС і відносній вологості до 80% і не призначений для роботи у вибухонебезпечному середовищі чи вибухонебезпечних приміщеннях.

В залежності від температури і тиску середовища, що вимірюється, його діелектричної константи і границь виміру рівня виготовлюють датчики пластинчатого (рис.2.86-б), стрижневого (рис.2.86-в), кабельного (рис.2.86-г) або тросового (рис.2.86-д) типів. Стрижневі та тросові датчики призначені для виміру рівня рідин, що проводять електричний струм, а пластинчаті – для рідин з малою діелектричною константою. Для виміру рівня агресивних рідин, що проводять електричний струм, електрод ізолюють поліетиленом або фторопластом.

В таблиці 2.6.21 наведені границі зміни рівня рідини в залежності від типу датчика.

Таблиця 2.6.21

Границі виміру рівня рідини електронним індикатором рівня ЭИУ

Тип датчика	Границі виміру рівня L, м
Пластинчатий	0-1; 0-1,5; 0-2
Стрижневий	0-1; 0-1,6; 0-2
Кабельний	0-2,5; 0-3; 0-3,5; 0-4; 0-5; 0-6; 0-7; 0-8; 0-9; 0-10
Тросовий	0-4; 0-6; 0-8; 0-10; 0-16; 0-20

Довжина коаксіального кабелю, який з’єднує датчик з вимірюючим пристроєм, 10 і 20 м. Робочий тиск середовища до 2,5 МПа, робоча температура від -60 до +250 ºС. Прилад живиться від мережі перемінного струму напругою до 220 В. Похибка показань не перевищує ±2,5% від верхньої границі виміру. Маса приладу не більше 4,5 кг.

Виготовлювач – Завод теплових приладів (м. Рязань, Росія).

При замовленні слід вказати тиск і найменування середовища, що вимірюється, його діелектричну константу, робочу температуру, тип датчика і границі виміру.
