Покажчик вентильного типу цапковий 12с17бк, 12нж20бк
Ці покажчики (рис. 2.82 і табл. 2.6.20) застосовуються на резервуарах: 12с17бк – для води і пари при температурі до 425ºС; 12нж20бк – для корозійних середовищ при температурі до 300ºС.
Запірні пристрої покажчика рівня складаються з верхнього і нижнього вентилів і скляної трубки діаметром 20мм.(скляна трубка до поставки не входить). Довжина скляної трубки повинна бути менше від установочного розміру між центрами приєднувальних цапок на 75 мм. Вентилі обладнані автоматично діючим кульовим аварійним затвором, який забезпечує закривання проходу при поломці скла.

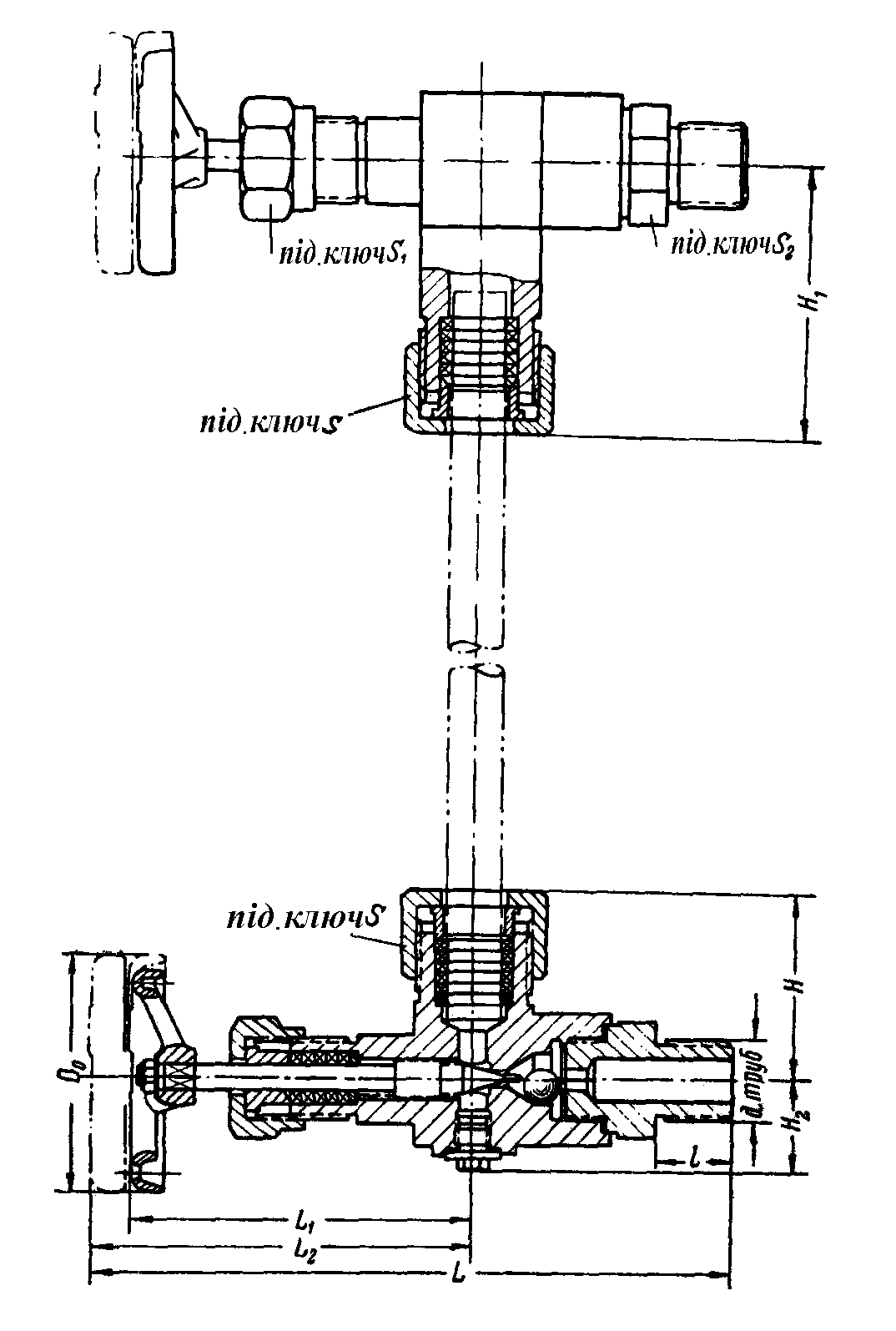

Рисунок 2.82. Покажчики рівня 12с17бк і 12нж20бк
Таблиця 2.6.20
Розміри і маса покажчика рівня 12Б1бк
Dy |
L |
L1 |
L2 |
l |
Н |
Н1 |
Н2 |
S |
S1 |
S2 |
D0 |
d трубна, дюйм |
Маса, кг |
мм |
|||||||||||||
20 |
215 |
115 |
128 |
26 |
73 |
113 |
34 |
50 |
36 |
36 |
80 |
3/4 |
4,5 |
2.6.2.2.Сигналізатори рівня рідини
Ці прилади призначені для сигналізації про крайні допустимі значення рівнів рідини. В поєднанні з додатковими реле вони можуть використовуватися і для регулювання рівнів.
Реле рівня рідини поплавкове типу рп-40
Реле рівня рідини поплавкове типу РП-40 призначене для контролю й автоматичного позиційного регулювання рівня рідини в резервуарах, що знаходяться під тиском.
Реле (рис.2.83) складається з камери, в якій розташований поплавковий пристрій. При підвищенні або при зниженні рівня рідини в камері поплавковий пристрій замикає ртутні контакти, що знаходяться в камері.

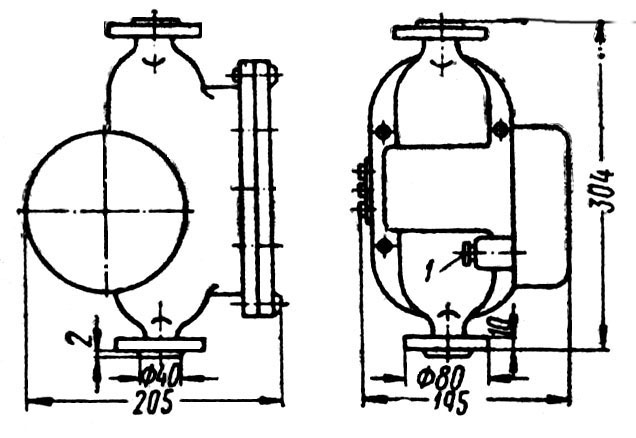

Рисунок 2.83. Реле типу РП-40:
1 – місце входу кабеля.
Діапазон зміни рівня рідини становить 20 – 150 мм. Точність спрацьовування ±20 мм. Статичний тиск – до 0,5 МПа. Реле живиться від мережі перемінного або постійного струму напругою до 220 В при силі струму 0,5 А. Випускають реле двох типів: з водомірним склом – РП-40-1 і без водомірного скла – РП-40-2. Маса реле 11 кг.
Виготовлювач – Завод теплових приладів (м. Рязань, Росія).
Реле рівня рідини поплавкове типу рм-51
Реле рівня рідини поплавкове типу РМ-51 (рис.2.84) призначене для контролю за двома положеннями рівня рідини в резервуарах і ємностях.

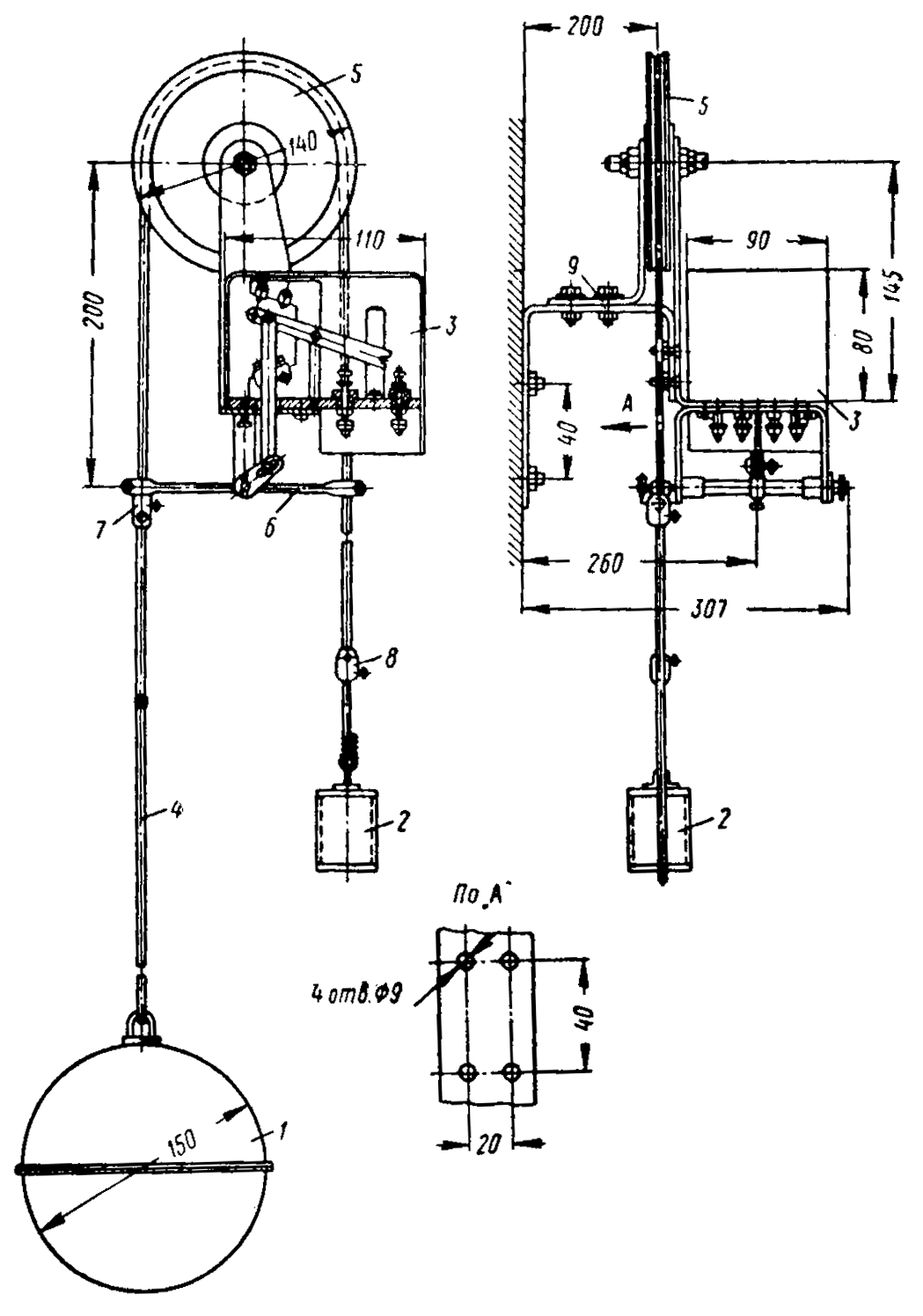

Рисунок 2.84. Реле рівня типу РМ-51
Реле складається з таких основних елементів: поплавка 1, противаги 2 і контактного пристрою 3. Поплавець з’єднаний з противагою тросом 4, що перекинутий через блок 5, який встановлено на коробці з контактним пристроєм. Трос проходить крізь прорізі у важелі 6, який механічно зв’язаний з контактним пристроєм. На обох кінцях тросу є шайби 7 і 8, які можуть бути закріплені на різній відстані від важеля. Реле кріпиться на кронштейні 9. Як контактний пристрій використаний пружинний перемикач миттєвої дії з одним нормально відкритим і одним нормально закритим ртутним контактом. При досягненні рідиною верхнього або нижнього положення, що контролюється, контактний пристрій одночасно замикає одну електричну мережу сигнальних або пускових пристроїв і розмикає другу. При проміжному положенні рівня рідини одна з мереж весь час замкнена, а інша – розімкнута. Відстань між рівнями, що контролюються, може знаходитись у межах від 0,5 до 10 м. Похибка становить ±50 мм. Реле живиться від мережі перемінного струму напругою до 220 В. Розривна потужність контактів 300 Вт. Маса реле 4,5 кг.
Виготовлювач – Завод теплових приладів (м. Рязань, Росія).
