Покажчик кранового типу фланцевий 12б2бк

Ці покажчики (рис. 2.79 і табл. 2.6.17)) застосовуються на резервуарах і апаратах для води та пари при температурі до 225ºС. Робочий тиск до 1,6 МПа, а при t = 225ºС – до 1,2 МПа.

Запірні пристрої покажчика рівня складаються з верхнього і нижнього кранів та пробно-спускного крана для продувки. Обидва крани виконуються з приєднувальними фланцями. Для покажчика рівня застосовується скляна трубка з зовнішнім діаметром 20 мм (скляна трубка в комплект поставки не входить). Довжина скла повинна бути менше від установочного розміру між центрами приєднувальних фланців на 30 мм.

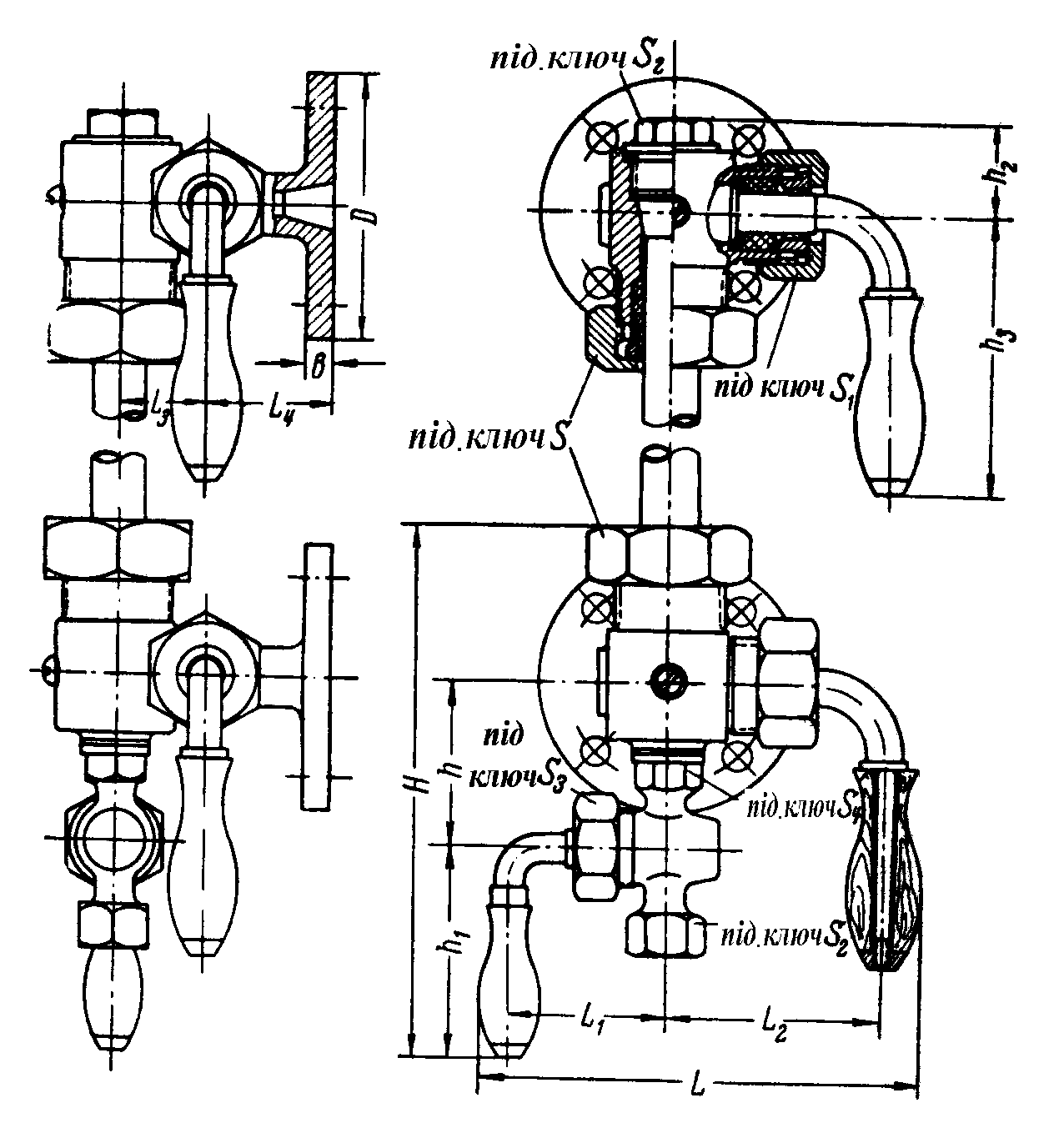

Рисунок 2.79. Покажчик рівня 12Б2бк

Таблиця 2.6.17

Розміри і маса покажчика рівня 12Б2бк

Dy	L	L1	L2	L3	L4	H	h	h1	h2	h3	D	b	S	S1	S2	S3	S4	маса
мм																		кг
20	137	51	66	28	40	170	51	67	30	89	85	9	46	32	22	30	19	3,15

Покажчик кранового типу фланцевий 12б3бк

Ці покажчики (рис. 2.80 і табл. 2.6.18)) застосовуються на котлах і резервуарах для води та пари при температурі до 225ºС. Робочий тиск до 2,5 МПа, а при t = 225ºС – до 18,5 МПа.

Запірні пристрої покажчика рівня складаються із верхнього і нижнього кранів, пробно-спускного крана для продувки та рамки. Обидва крани виконуються з приєднувальними фланцями і обладнані подвійним сальниковим ущільненням, яке забезпечує роботу кранів в умовах високих температур. Для покажчика рівня застосовуються рамки 12кч11бк (рис.2.81 і табл. 2.6.19). Висота рамки з приєднувальними штуцерами повинна бути менше від установочного розміру між центрами приєднувальних фланців на 35 мм.

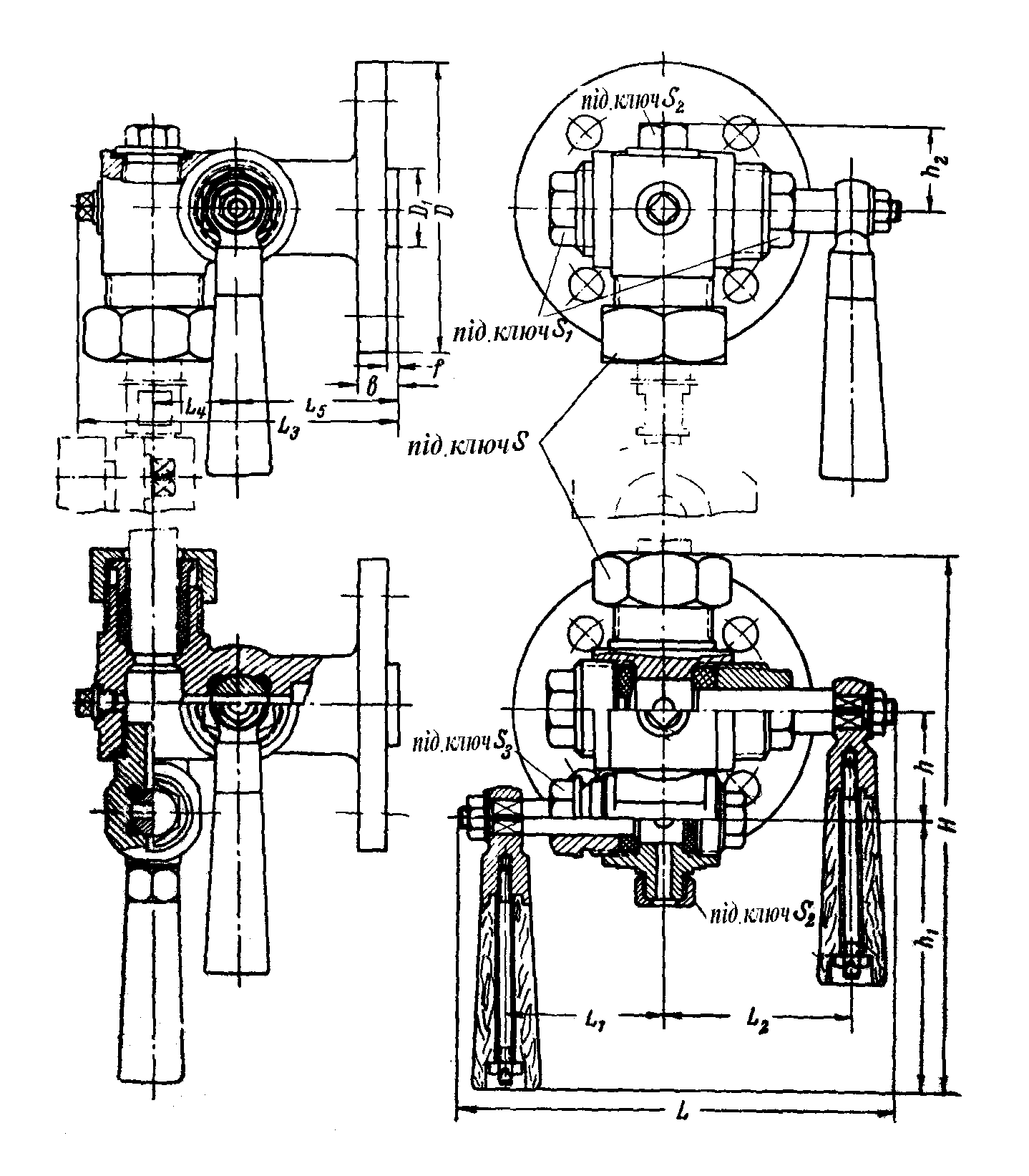

Рисунок 2.80. Покажчик рівня 12Б3бк

Таблиця 2.6.18

Розміри і маса покажчика рівня 12Б3бк

Dy	L	L1	L2	L3	L4	L5	H	h	h1	h2	D	D1	b	f	S	S1	S2	S3	маса
мм																			кг
20	165	60	70	122	32	59	200	40	100	32	110	30	15	4	46	27	19	24	6.5

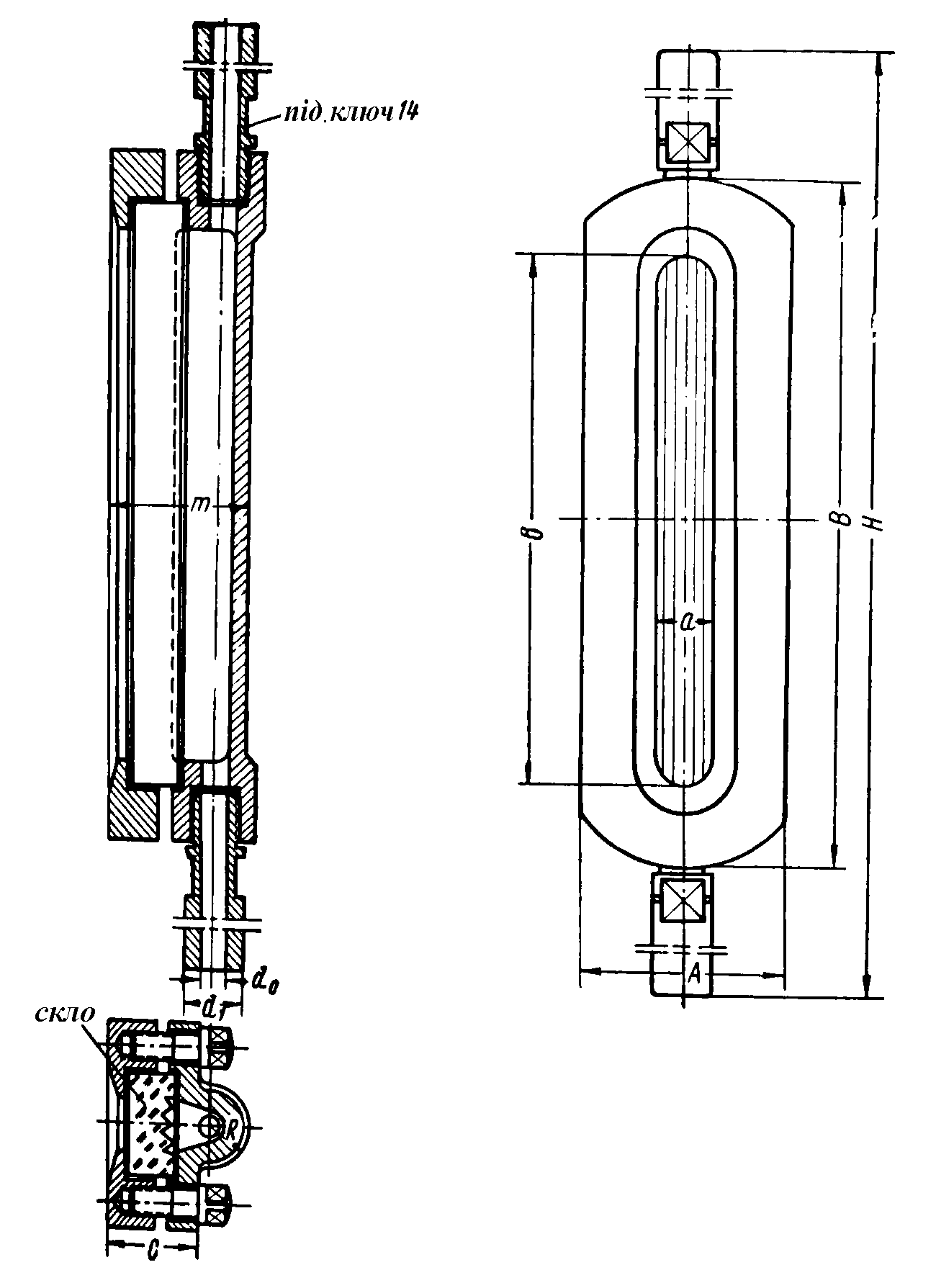

Рисунок 2.81. Рамка покажчика рівня 12кч11бк

Таблиця 2.6.19

Розміри і маса рамок 12кч11бк

№ рамки	А	В	а	в	Н	d1	d0	с	m	R	довжина скла	маса
мм												кг
2	68	162	18	124	296	20	8	35	48	13	140	2,5
4	68	224	18	173	358	20	8	35	48	13	190	3,3
6	68	284	18	234	418	20	8	35	48	13	250	4,2
8	68	355	18	304	490	20	8	35	48	13	320	5,2
