2.6.1.7. Витратоміри ультразвукові

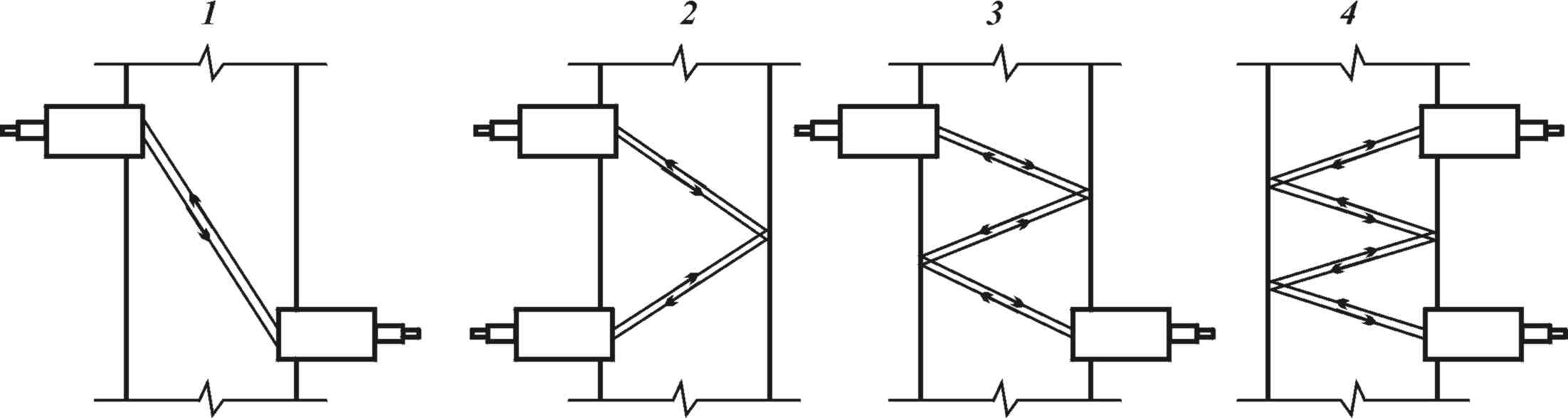

За принципом дії ультразвукові витратоміри поділяються на такі типи: 1) прилади, засновані на вимірюванні різниці в часі проходження ультразвуковим акустичним сигналом однієї і тієї ж відстані в двох напрямах: по ходу течії потоку рідини і проти цієї течії; 2) прилади засновані на уловлюванні модуляції ультразвукових коливань випадковими, наприклад турбулентними, флуктуаціями потоку рідини, через яку ці коливання проходять.
Комплекс витратомірний “ирка”
Комплекс призначений для вимірювання об’ємної витрати і об’єму рідин, які протікають по напірних і самопливних повністю заповнених рідиною трубопроводах, а також для вимірювання часу напрацювання комплексу (час на протязі якого комплекс знаходиться в робочому стані).
Комплекс “ИРКА” може застосовуватися для контролю технологічних процесів, а також при обліку, в тому числі комерційному, рідин на промислових об’єктах і об’єктах комунального господарства.
Комплекс може застосовуватися на трубопроводах діаметром від 50 до 1200 мм при температурі рідини, витрата якої вимірюється, від 1 до 150˚С. Комплекс можна ставити в приміщеннях з температурою від -25˚С до 55˚С при відносній вологості до 100%. Живлення – від мережі перемінного струму напругою від 187 до 244 В частотою 50 Гц. Потужність, що споживає комплекс, – до 20 Вт.
Комплекс “ИРКА” (рис. 2.76) складається із чотирьох ультразвукових перетворювачів (ПУ), блоку первинної обробки (БПО), блоку вимірювального (БИ), блоку живлення (БП), комутаційного ящика (ЯК) і ліній зв’язку між ними. Ультразвукові перетворювачі попарно вварюються в трубопровід на певній відстані між парами.
Комплекс відноситься до ультразвукових кореляційних витратомірів з безперервним випромінюванням і прийманням модульованих по фазі сигналів. Принцип дії базується на кореляційному виділенні часу проходження випадковими, наприклад турбулентними, флуктуаціями потоку контрольної відстані між парами ультразвукових перетворювачів.
Рисунок 2.76. Ультразвуковий витратомір “ИРКА”.
Довжина початкової прямолінійної ділянки трубопроводу до першої пари ПУ повинна складати від 10 до 50 діаметрів трубопроводу в залежності від виду місцевого опору. Довжина прямолінійної ділянки трубопроводу після другої пари ПУ повинна бути не менше 5 діаметрів трубопроводу.
Межі відносної похибки витратомірного вузла при вимірюванні витрати й об’єму рідини в робочому діапазоні не перевищують 1,5%, а при малих витратах – 4%. Максимальний робочий тиск рідини до 2,5 МПа (25 кг/см2). Максимальна довжина ліній зв’язку між БПО і БИ не повинна перевищувати 600 м. Середнє напрацювання комплексу на відмову – не менше10000 годин.
Виробник – ТОВ НВП “Водомер”, м. Харків, вул. Революції, 18.
Ультразвукові витратоміри prOline prosonic flow 90/93 w
Ультразвукові витратоміри PROline prosonic flow 90/93 W призначені для вимірювання об’ємної витрати чистих і умовно чистих рідин в трубах діаметром від 50 до 4000 мм.
Принцип дії цих витратомірів базується на вимірюванні різниці в часі проходження ультразвуковим сигналом однієї і тієї ж відстані в двох напрямах: по ходу течії потоку рідини і проти цієї течії.
Витратоміри PROline prosonic flow 90/93 W можуть поставлятися з датчиками, які кріпляться до труби у вигляді накладок, або з датчиками, які вварюються в трубу. Обидва типи датчиків можуть монтуватися на трубі за схемами, які зображені на рис. 2.77.
Рисунок 2.77. Схеми монтажу ультразвукових датчиків PROline prosonic flow 90/93 W, які рекомендуються фірмою.
1 – схема для труб діаметром 650 – 4000 мм; 2 – схема для труб діаметром 80 – 600 мм; 3 і 4 – схема для труб діаметром 50 – 60 мм.
Витратоміри PROline prosonic flow 90/93 W здатні вимірювати швидкість руху рідини в обох напрямах до 15м/с з відносною похибкою до 1,5%.
Виробник: Фірма Endress+Hauzer, Gmbh+Co. Instruments International, P.O. Box 2222, D-79574 Weil am Rhein, Germany.
