Лічильники турбінного типу
Для вимірювання великих витрат води найчастіше застосовують швидкісні водоміри з горизонтальною вертушкою виконаною у вигляді турбінки (турбінні лічильники типу ВТ, рис. 2.69), або у вигляді гвинта з лопастями (лічильники типу ВВ, рис. 2.70). Технічна характеристика і розміри лічильників турбінного типу наведені в таблицях 2.6.5 – 2.6.8. Максимальний експлуатаційний тиск водопровідної мережі, при якому можуть працювати водоміри, 1 МПа, максимальна температура води 30 ºС.

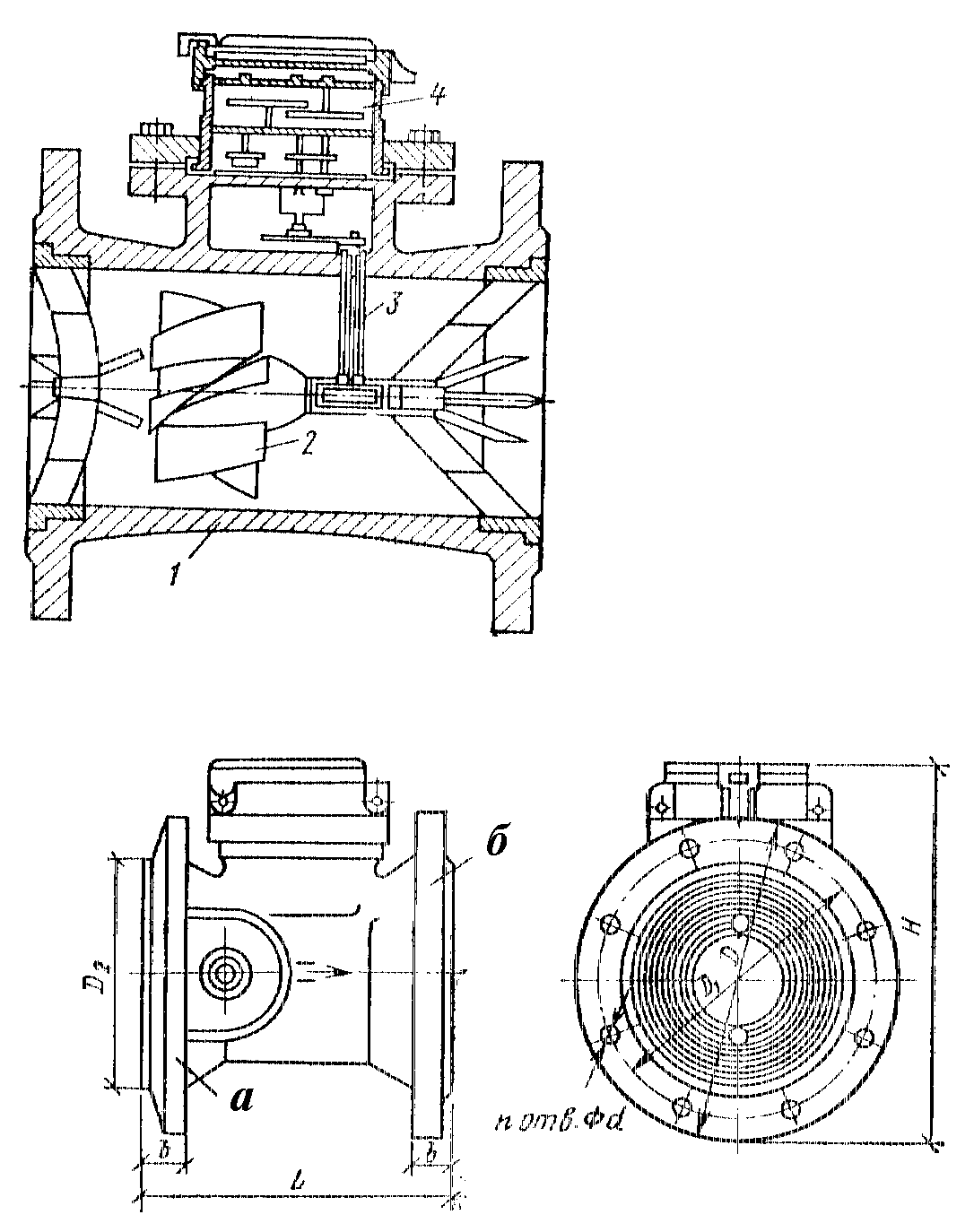

Рисунок 2.69. Лічильники типу ВТ:
а – виконання фланців для водомірів ВТ-150 і ВТ- 200;
б – виконання фланців для водомірів ВТ- 50, ВТ-80 і ВТ-100;
1 – чавунний корпус; 2 – вертушка; 3 – передача; 4 – лічильний механізм

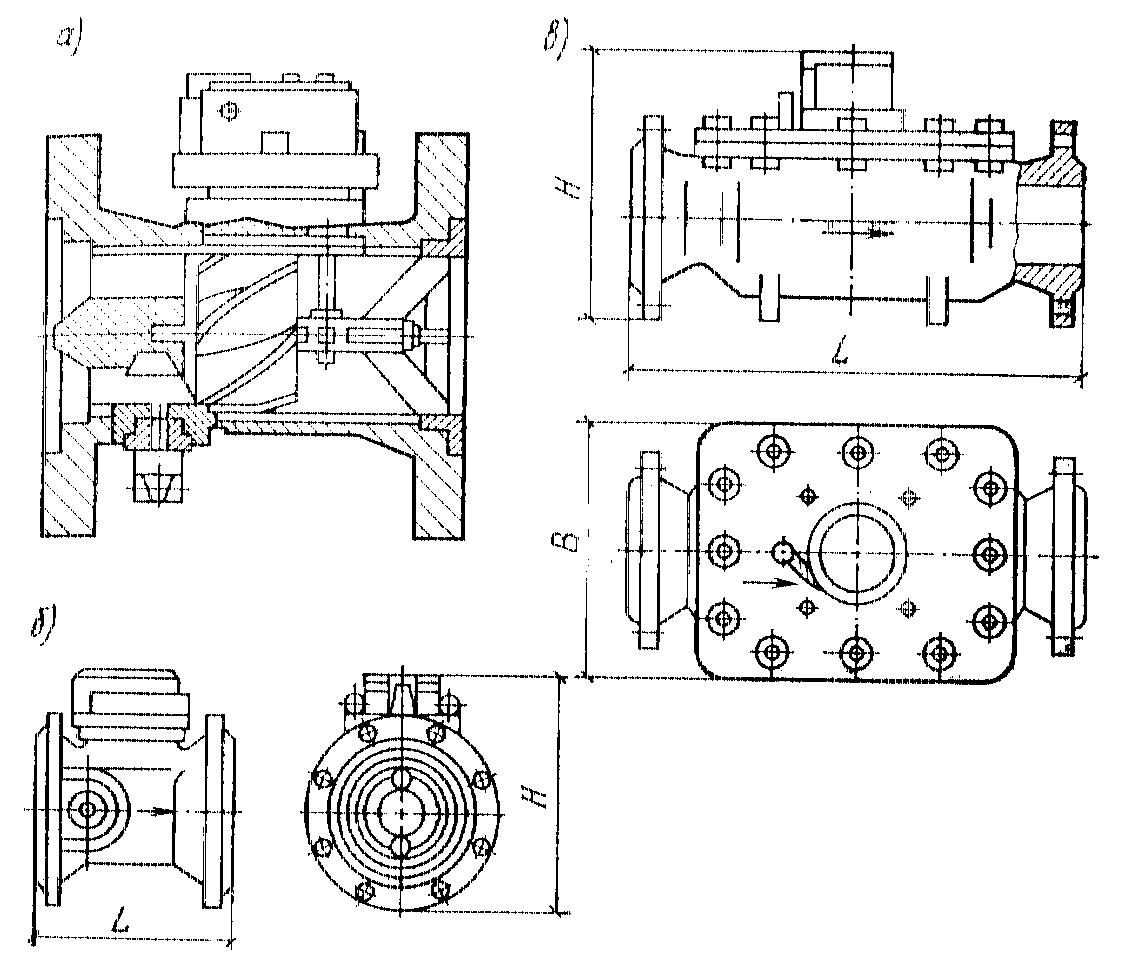

Рисунок 2.70. Лічильники типу ВВ:
а) – загальний вигляд; б) – виконання для водомірів ВВ-50 і ВВ-80; в) – виконання для водомірів ВВ-100, ВВ-150 і ВВ-200
Таблиця 2.6.5
Технічна характеристика водомірів типу ВТ
Показники |
Марка |
||||
ВТ-50 |
ВТ-80 |
ВТ-100 |
ВТ-150 |
ВТ-200 |
|
Калібр, мм |
50 |
80 |
100 |
150 |
200 |
Характерна витрата, м3/год |
70 |
250 |
440 |
1000 |
1700 |
Нижня границя вимірювання, м3/год |
3 |
6 |
8 |
12 |
18 |
Найбільша допустима середньо-добова витрата (не більше 1 год за 1 добу), м3/доб |
140 |
500 |
880 |
2000 |
3400 |
Верхня границя вимірювання, м3/год |
35 |
125 |
220 |
500 |
850 |
Поріг чутливості, м3/год |
1 |
2,5 |
3,5 |
5 |
8 |
Таблиця 2.6.6
Границі визначення витрат для турбінних лічильників
Умовний прохід, мм |
Витрати (м3/год), при яких похибка не перевищує |
|
±3% |
±2% |
|
50 |
Від 3 до 5 |
Від 5 до 22 |
80 |
» 6 » 10 |
» 10 » 80 |
100 |
» 8 » 20 |
» 20 » 140 |
150 |
» 12 » 30 |
» 30 » 320 |
200 |
» 18 » 45 |
» 45 » 550 |
Таблиця 2.6.7
Розміри водомірів типу ВТ
Марка |
Розміри, мм |
Число отворів n |
Маса, кг |
||||||
L |
H |
D |
D1 |
D2 |
d |
b |
|||
ВТ-50 |
155 |
193 |
165 |
125 |
102 |
18 |
20 |
4 |
9 |
ВТ-80 |
205 |
225 |
200 |
160 |
132 |
22 |
16 |
||
ВТ-100 |
215 |
247,5 |
220 |
180 |
158 |
22 |
18 |
||
ВТ-150 |
261,5 |
303,5 |
285 |
240 |
212 |
22 |
20 |
8 |
27 |
ВТ-200 |
267,5 |
357,5 |
340 |
295 |
268 |
24 |
40 |
||
Таблиця 2.6.8
Технічна характеристика водомірів турбінних типу ВВ, які випускає Московський завод „Водоприбор” і Ленінградський завод „Ленводоприбор”
Показники |
Марка |
||||
ВВ-50 |
ВВ-80 |
ВВ-100 |
ВВ-150 |
ВВ-200 |
|
Калібр, мм |
50 |
80 |
100 |
150 |
200 |
Характерна витрата, м3/год |
70 |
250 |
440 |
1000 |
1700 |
Границі вимірювання, м3/год |
Від 3 до 22 |
Від 6 до 80 |
Від 8 до 140 |
Від 12 до320 |
Від 18 до 550 |
Поріг чутливості, м3/год |
1,4 1 |
2 2,5 |
3 3,5 |
4,5 5 |
7,5 8 |
Розміри, мм |
|
|
|
|
|
L |
155 |
200 205 |
480 215 |
500 261 |
520 267 |
B |
165 |
200 |
272 220 |
312 285 |
368 340 |
H |
196 193 |
227 225 |
291 303 |
350 303 |
412 357 |
Маса, кг |
9,7 9 |
14,4 16 |
59,5 18 |
87,3 27,2 |
114 40 |
Примітка: В чисельнику подані дані щодо водомірів, які випускає Московський завод „Водоприбор”, в знаменнику – Ленінградський завод „Ленводоприбор.
