2.6.1.2. Сопла нормальні
Сопла нормальні (рис. 2.67) застосовують на трубопроводах діаметром від 50 мм. Точність вимірювання витрати соплами вище ніж діафрагмами, втрати напору менші, але сопла складніші у виготовленні.
Сопла нормальні виготовляються за замовленнями заводами „Манометр” (м. Москва) і „Теплоконтроль” (м. Казань, Росія) по МВН 2376-61 із сталі Х18Н10Т.

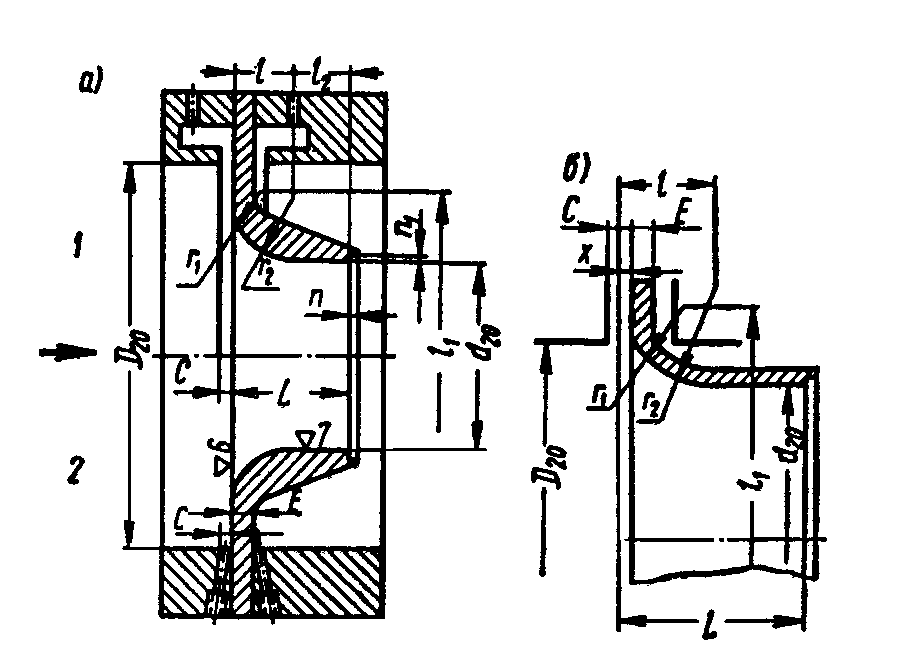

Рисунок 2.67. Сопла нормальні:
а) – для величин m ≤ 0,45; б) – для величин m > 0,45 1 – вимірювання перепаду тиску через кільцеві камери; 2 – те саме, через окремі отвори
Значення С < 0,03D20 ( при m ≤ 0,45); 0,01D20 ≤ С ≤ 0,02D20 (при m > 0,45); r1 = 0,2d20; r2 = 0,333d20; l = 0,304d20; l1 = 1,5 d20; l2 = 0,3 d20; E ≤0,1D20; L = 0,604d20; n ≤ 0,03d20; n1 ≤ 0,03D20
2.6.1.3. Діафрагми вимірювальні
Для утворення перепаду тиску в потоці, що рухається трубопроводом, користуються діафрагмами (звужуючими пристроями), які застосовують разом з дифманометром для вимірювання витрати рідини, газу чи пари.
Характеристика діафрагм, які випускає Івано-Франківський приладобудівний завод, наведені у таблиці 2.6.4.
Таблиця 2.6.4
Технічна характеристика діафрагм вимірювальних
Марка |
Вид |
Умовний тиск Ру, МПа |
Умовний діаметр трубопроводів Dу, мм |
Місця відбору тиску |
ДБ 2,5 |
Безкамерна |
0,25 |
400-1000 |
Біля площини диска через отвори у фланцях трубопроводу |
ДБ 6 |
0,6 |
|||
ДБ 10 |
1 |
|||
ДБ 16 |
1,6 |
|||
ДБ 25 |
2,5 |
400-800 |
||
ДК 6 |
Камерна |
0,6 |
50-500 |
Біля площини диска через кільцеві камери |
ДК 25 |
2,5 |
|||
ДК 40 |
4 |
|||
ДК 100 |
10 |
50-400 |
Діафрагма (рис.2.68) – це тонкий диск з циліндричним отвором, який має гострий край з боку входу потоку, а з боку виходу - конус.

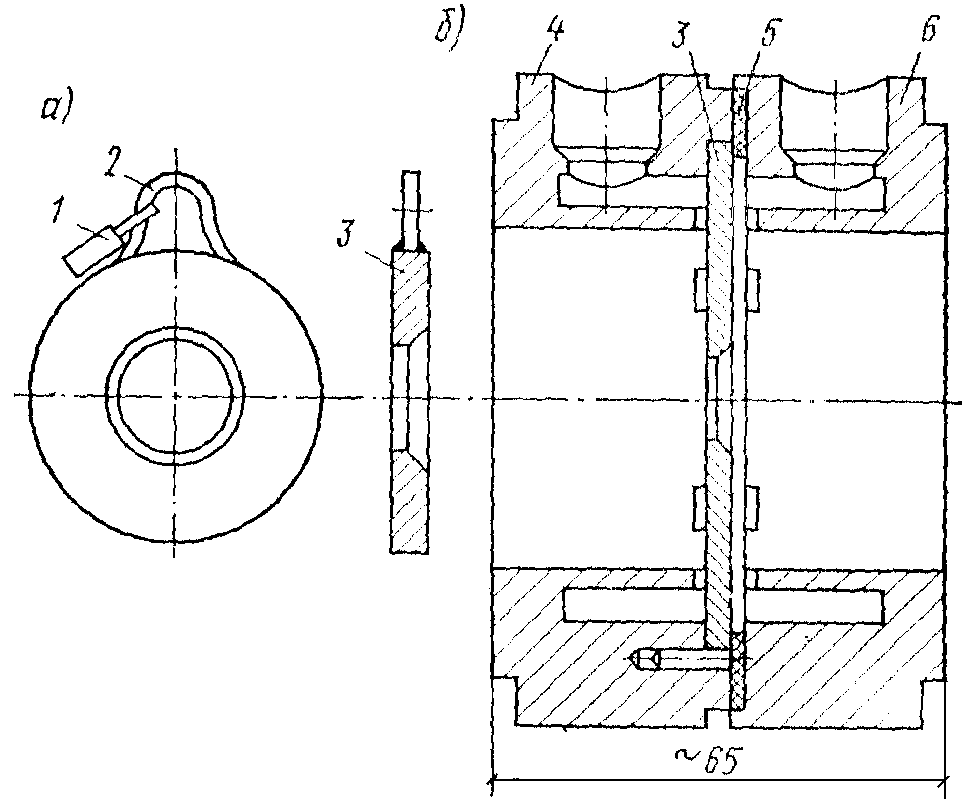

Рисунок 2.68. Діафрагми вимірювальні:
а) – безкамерна діафрагма; б) – камерна діафрагма. 1 – пластина; 2 – вушко; 3 – диск; 4 – корпус плюсової камери; 5 – прокладка; 6 – корпус мінусової камери
При протіканні середовища, витрата якого вимірюється, через отвір, діаметром меншим за внутрішній діаметр трубопроводу, середня швидкість потоку збільшується, а статичний напір зменшується. Якщо перед діафрагмою буде тиск Р, який дорівнює статичному, а після діафрагми Р1 (Р > Р1), то величина Р - Р1 = ∆Р (перепад тиску) буде мірою витрати. Визначення тиску Р і Р1 здійснюється через окремі отвори, які просвердлюються поблизу диска, або через кільцеві камери. У першому випадку діафрагму називають безкамерною (рис.2.68,а), а у другому – камерною (рис.2.68,б).
2.6.1.4. Швидкісні лічильники кількості води
В швидкісних витратомірах вода, що проходить по трубопроводу, обертає вертушку, яка встановлена в корпусі витратоміра. Швидкість обертання вертушки пропорційна швидкості руху потоку води. Кількість обертів вертушки підсумовується лічильним механізмом. Швидкісні витратоміри показують не миттєве значення витрати, а кількість води (її об’єм), яка пройшла через витратомір. Тому їх правильніше буде називати лічильниками кількості води, а не витратомірами.
Швидкісні лічильники кількості води випускаються двох типів: 1) з рухом води перпендикулярним осі вертушки – крильчасті лічильники; 2) з рухом води паралельним осі вертушки – турбінні лічильники.
Швидкісні лічильники найкраще працюють при витратах води близько 20% від характерної витрати (характерна – це витрата води, при якій втрати напору в лічильнику складають 10 м. вод. ст.).
