Колонка пожежна за гост 7499-71*
Для приєднання пожежних рукавів служить пожежна колонка (рис. 2.63), яка нагвинчується на пожежний гідрант і штоком відкриває його для забору води.

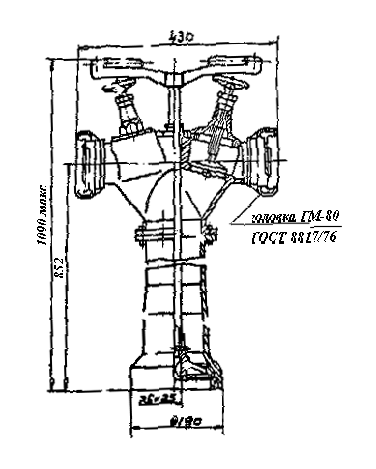

Рисунок 2.63. Пожежна колонка
Приклад умовного позначення пожежної колонки:
Колонка КП ГОСТ 7499-71
Основні параметри і розміри:
Умовний тиск Р, МПа (кг/см2) |
1,0 (10) |
Умовний прохід вхідного патрубка, мм |
125 |
Умовний прохід вихідного патрубка, мм |
80 |
Число вихідних патрубків, шт. |
2 |
Коефіцієнт гідравлічного опору, не більше |
10,0 |
Маса, кг, не більше |
16 |
Водорозбірні колонки
Водорозбірні колонки (рис.2.64) установлюються на зовнішній водопровідній мережі і призначені для розбору води населенням в тих випадках, коли будівлі не обладнані внутрішнім водопроводом.

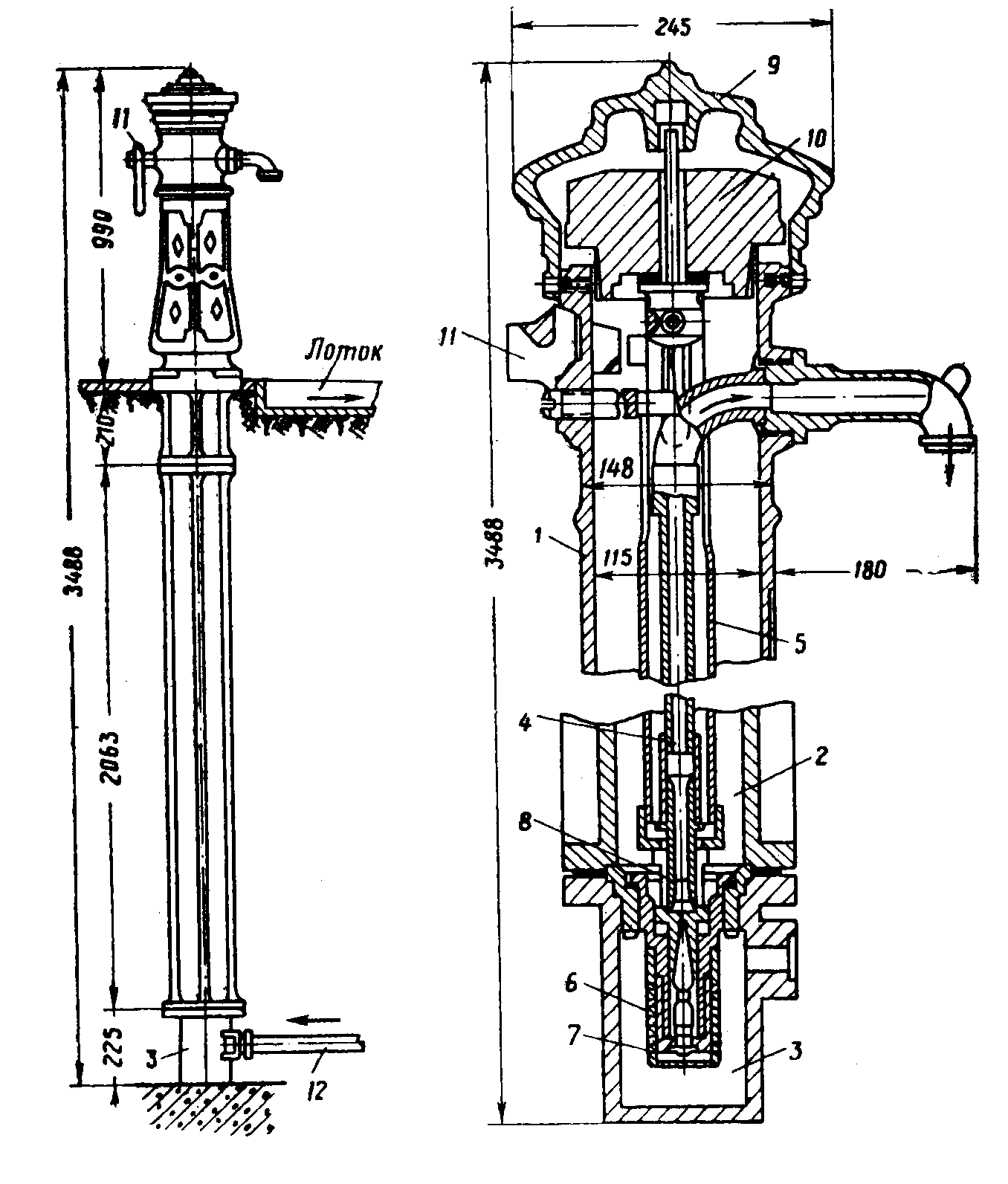

Рисунок 2.64. Водорозбірна колонка московського типу:
1 – корпус; 2 – патрубок; 3 – приймач; 4 – подаюча труба; 5 – штанга; 6 – сітка; 7 – клапан; 8 – ежектор; 9 – ковпак; 10 – вантаж; 11 – рукоять; 12 – приєднання до водопроводу
2.6. Вимірювальні пристрої
2.6.1. Прилади для вимірювання витрати рідини
Для вимірювання витрати рідини, що подається насосними станціями, а також для обліку кількості води у місцях водоспоживання застосовують витратоміри (водоміри). За принципом дії витратоміри поділяють на швидкісні, дросельні, об’ємні, індукційні електромагнітні, ультразвукові та ін.
При виборі водоміру слід враховувати експлуатаційний тиск, пропускну здатність, втрати напору у водомірі, діаметр, умови встановлення.
2.6.1.1. Сопла Вентурі
Сопла Вентурі (рис.2.65 і 2.66) застосовують для вимірювання витрат води і неагресивних стічних вод. Мінімальні прямі ділянки до і після сопел Вентурі приймають у відповідності до правил застосування і перевірки витратомірів з соплами. Необхідна найменша довжина прямих ділянок трубопроводів перед звужуючим пристроєм в залежності від виду місцевих опорів і від величини параметра m наведена в таблиці 2.6.1. При цьому величина m визначається по формулі:
,
де d – діаметр сопла Вентурі,
D – діаметр трубопроводу.
Номенклатура і розміри сопел Вентурі наведені в таблицях 2.6.2 і 2.6.3.
Таблиця 2.6.1
Найменша довжина прямих ділянок трубопроводів перед звужуючим пристроєм в діаметрах трубопроводу
Вид місцевих |
Довжина прямої ділянки в залежності від величини m |
|||||
опорів |
0,1 |
0,2 |
0,3 |
0,4 |
0,5 |
0,6 |
Фасонні деталі, які не створюють гвинтового руху потоку (коліна, трійники в одній площині) |
4 |
7,5 |
12 |
20 |
29 |
40 |
Фасонні деталі, які створюють гвинтовий руху потоку (два коліна в різних площинах, трійники при зустрічному русі води і т.п.) |
33 |
35 |
36 |
38 |
40 |
‑ |
Засувки |
10 |
10 |
10 |
10 |
10 |
‑ |
Сопло Вентурі D = 50 – 200 мм, Ру = 16 кг/см2

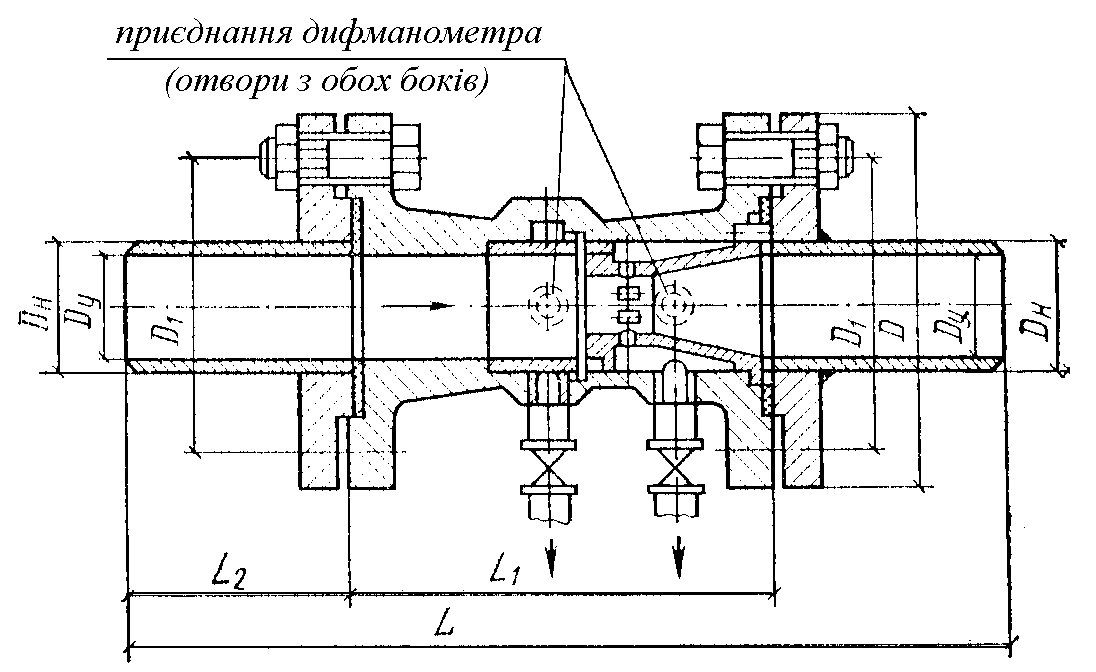

Рисунок 2.65. Сопло Вентурі (Dy = 50 – 200мм)
Таблиця 2.6.2
Номенклатура і розміри сопел Вентурі (Dy = 50 – 200мм)
Позначення |
Основні розміри, мм |
Маса, |
||||||
сопел |
Dу |
Dн |
D |
D1 |
L |
L1 |
L2 |
кг |
СВ-50-0,2 |
50 |
57 |
160 |
125 |
596 |
200 |
|
16,7 |
СВ-50-0,4 |
|
|
|
|
|
|
|
|
СВ-80-0,2 |
80 |
89 |
195 |
160 |
675 |
250 |
198 |
25,5 |
СВ-80-0,4 |
|
|
|
|
|
|
|
29,4 |
СВ-100-0,2 |
100 |
108 |
215 |
180 |
756 |
36 |
|
36,1 |
СВ-100-0,4 |
|
|
|
|
|
|
|
38,0 |
СВ-125-0,2 |
125 |
133 |
245 |
210 |
946 |
450 |
248 |
55,3 |
СВ-125-0,4 |
|
|
|
|
|
|
|
|
СВ-150-0,2 |
150 |
159 |
280 |
240 |
1126 |
530 |
295 |
76,4 |
СВ-150-0,4 |
|
|
|
|
|
|
|
78,1 |
СВ-200-0,2 |
200 |
219 |
335 |
295 |
1526 |
710 |
498 |
194,1 |
СВ-200-0,4 |
|
|
|
|
|
|
|
133,6 |
Приклад умовного позначення сопла Вентурі для Dу = 50 мм і m = 0,2:
Сопло Вентурі СВ-50-0,2.
Сопло Вентурі D = 250 – 1400 мм, Ру = 16 кг/см2

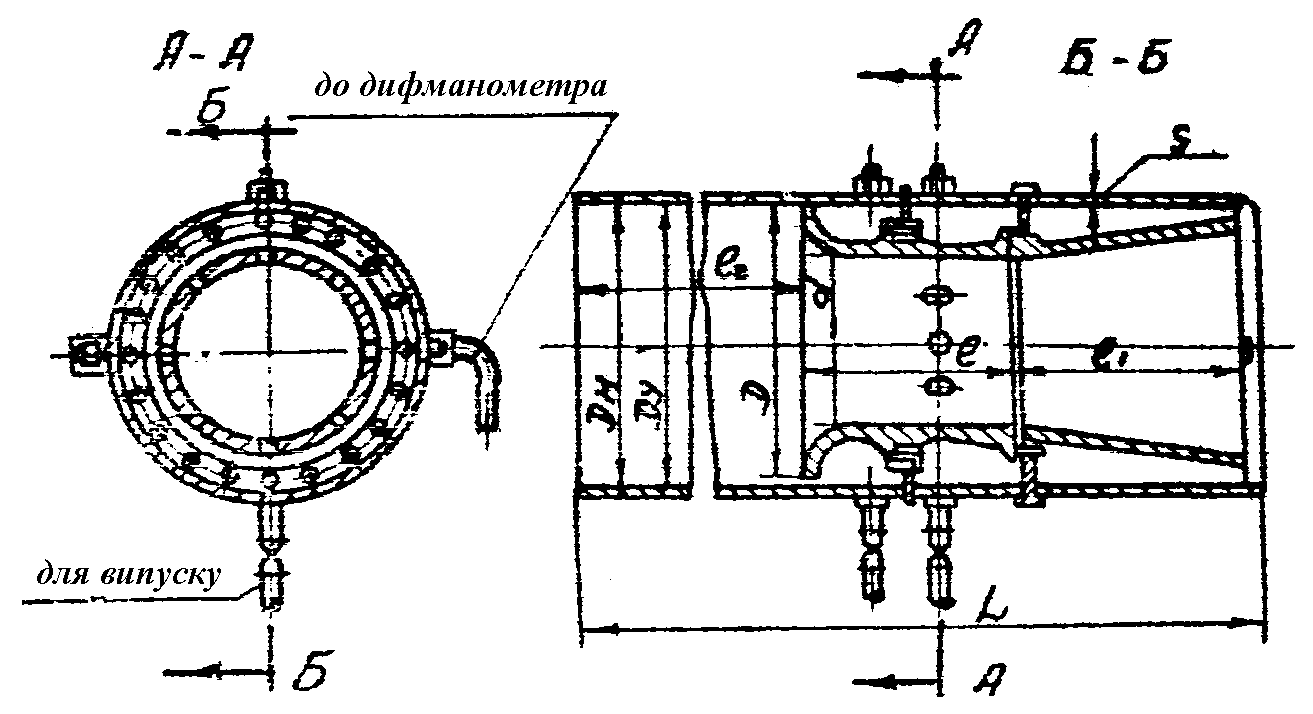

Рисунок 2.66. Сопло Вентурі (Dу = 250 – 1400 мм)
Таблиця 2.6.3
Номенклатура і розміри сопел Вентурі (Dy = 250 – 1400мм)
Позначення сопел |
Умовний прохід Dу |
Основні розміри, мм |
Маса, |
|||||||
Dн |
D |
d |
l |
l1 |
l2 |
L |
S |
кг |
||
СВ-250-0,2 |
250 |
273 |
242 |
112,4 |
115 |
202 |
555 |
959 |
|
70 |
СВ-250-0,4 |
|
|
|
155,7 |
160 |
197 |
512 |
977 |
8 |
74 |
СВ-300-0,2 |
300 |
325 |
290 |
142,0 |
140 |
237 |
682 |
1167 |
|
104 |
СВ-300-0,4 |
|
|
|
135,3 |
200 |
247 |
642 |
1217 |
|
110 |
СВ-400-0,2 |
400 |
426 |
382 |
179,0 |
180 |
337 |
854 |
1511 |
|
212 |
СВ-400-0,4 |
|
|
|
247,0 |
250 |
347 |
814 |
1571 |
|
225 |
СВ-500-0,2 |
500 |
530 |
480 |
225,0 |
225 |
431 |
1055 |
1851 |
|
338 |
СВ-500-0,4 |
|
|
|
312,0 |
320 |
436 |
1005 |
1871 |
|
354 |
СВ-600-0,2 |
600 |
630 |
574 |
282,0 |
280 |
486 |
1255 |
2181 |
10 |
470 |
СВ-600-0,4 |
|
|
|
392,6 |
400 |
496 |
1185 |
2241 |
|
496 |
СВ-700-0,2 |
700 |
720 |
658 |
318,0 |
320 |
596 |
1435 |
2471 |
|
617 |
СВ-700-0,4 |
|
|
|
440,0 |
450 |
606 |
1355 |
2531 |
|
660 |
СВ-800-0,2 |
800 |
820 |
752 |
355,0 |
350 |
685 |
1516 |
2791 |
|
809 |
СВ-800-0,4 |
|
|
|
493,0 |
500 |
685 |
1536 |
2851 |
|
842 |
СВ-1000-0,2 |
1000 |
1020 |
932 |
449,0 |
430 |
795 |
2011 |
3420 |
|
1642 |
СВ-1000-0,4 |
|
|
|
620,0 |
630 |
785 |
1891 |
3470 |
14 |
1726 |
СВ-1250-0,2 |
1250 |
1220 |
1120 |
564,0 |
560 |
1015 |
2511 |
4270 |
|
2412 |
СВ-1250-0,4 |
|
|
|
776,0 |
800 |
995 |
2371 |
4350 |
|
2559 |
СВ-1400-0,2 |
1400 |
1420 |
1304 |
632,0 |
630 |
1155 |
2843 |
4844 |
16 |
3226 |
СВ-1400-0,4 |
|
|
|
877,0 |
850 |
1165 |
2623 |
4954 |
|
3388 |
Приклад умовного позначення сопла Вентурі для Dу = 250 мм і m = 0,2:
Сопло Вентурі СВ-250-0,2.
