Клапани, які регулюють тиск

Ці клапани застосовуються при необхідності автоматичного підтримання тиску в напірних системах водопостачання на заданому рівні і поділяються на регулятори тиску “до себе” та “після себе”.

На рис. 2.61 зображено регулятор прямої дії з ваговим навантаженням, мембранним чутливим елементом і розвантаженим регулюючим органом. Вони не потребують додаткового постійного джерела енергії.

За своїм устроєм обидва типи регуляторів майже однакові. Різниця між ними лише в тому, що в регуляторі тиску “до себе” двохсідловий клапан закривається знизу вверх (при підніманні клапана), а в регуляторі тиску “після себе” – зверху вниз (при опусканні клапана).

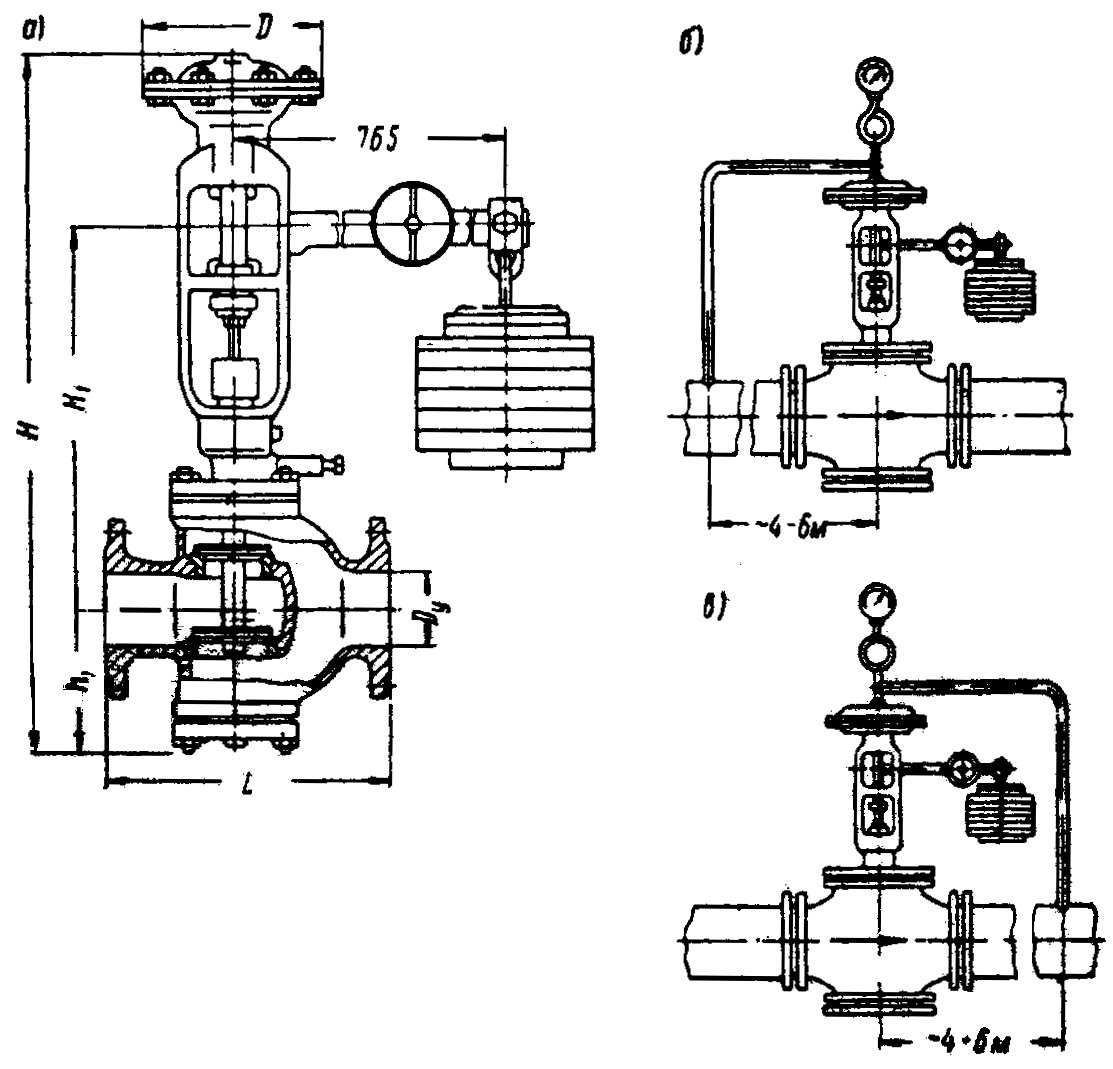

Рисунок 2.61. Клапан, який регулює тиск:

а) – загальний вид регулятора тиску “після себе”; б і в) – схеми підключення клапана для регуляторів тиску відповідно “до себе” і “після себе”

Пропускна здатність, розміри і маса регуляторів тиску наведені в табл. 2.4.25.

Таблиця 2.4.25

Пропускна здатність, розміри і маса регуляторів тиску

DУ	L	h1	H1	H	Пропускна здатність, м3/годину	Маса,кг
мм
40	200	114	374	668	25	60,6
50	230	122	374	680	40	61,6
80	310	158	413	750	100	77,5
100	350	190	450	820	160	89,6
150	480	235	508	920	360	131,9
200	600	320	585	1090	640	244,3

Примітка: Пропускна здатність регулятора відповідає витраті холодної води при перепаді тиску 0,1 МПа і повністю відкритому клапані

2.5. Водорозбірна арматура Гідранти пожежні підземні за гост 8220‑85

Пожежні гідранти (рис. 2.62) встановлюють на водопровідній мережі через 150 м на пожежній підставці, якою є трійник з відгалуженням D_р=125 мм. Відгалуження спрямовано догори.

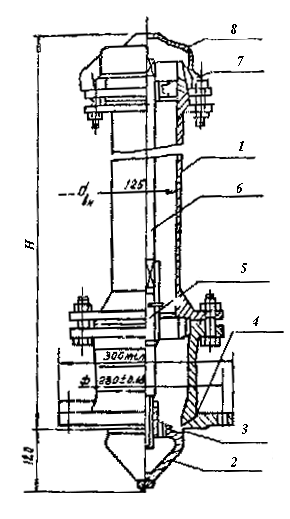

Рисунок 2.62. Пожежний гідрант:

1 – чавунний стояк; 2 – клапан; 3 – гумове ущільнення; 4 – сідло клапана; 5 – муфта; 6 – шток; 7 – ніпель; 8 – кришка

Основні параметри і розміри гідранта

Найменування параметрів	Норма
Робочий тиск Рр, МПа(кгс/см2), не більше	1 (10)
Внутрішній діаметр корпуса, мм	125
Хід клапану, мм	30
Люфт клапану в опорі по осі при відкритому гідранті, мм, не більше	0,4
Висота гідранта Н, мм	500-3500 з інтервалом 250 мм
Число обертів штанги до повного відкривання клапану	15
Гідравлічний опір у гідранті при Н = 1000 мм, с2  м -5, не більше*	1,2103
Маса гідранту при Н = 1000 мм, кг, не більше**	95
Код ОКП 33800 79

Примітки: * Зміна гідравлічного опору на кожні 250 мм висоти – не більше 0,0510³ с²  м ^–5.

** Зміна маси на кожні 250 мм висоти – не більше 10 кг.

Приклад умовного позначення підземного гідранта висотою 500 мм у кліматичному виконанні У для потреб народного господарства: Гідрант 500 ГОСТ 8220-85;

у виконанні У для експорту: Гідрант 500УЭ ГОСТ 8220-85;

у виконанні Т для експорту: Гідрант 500 ТЭ ГОСТ 8220-85.

Завод-виготовлювач – Талди-Курганський завод комунального обладнання.
