Клапани запобіжні пружинні

Ці клапани (рис.2.57) призначені для запобігання підвищенню тиску в трубопроводі або напірному резервуарі вище розрахункової величини.

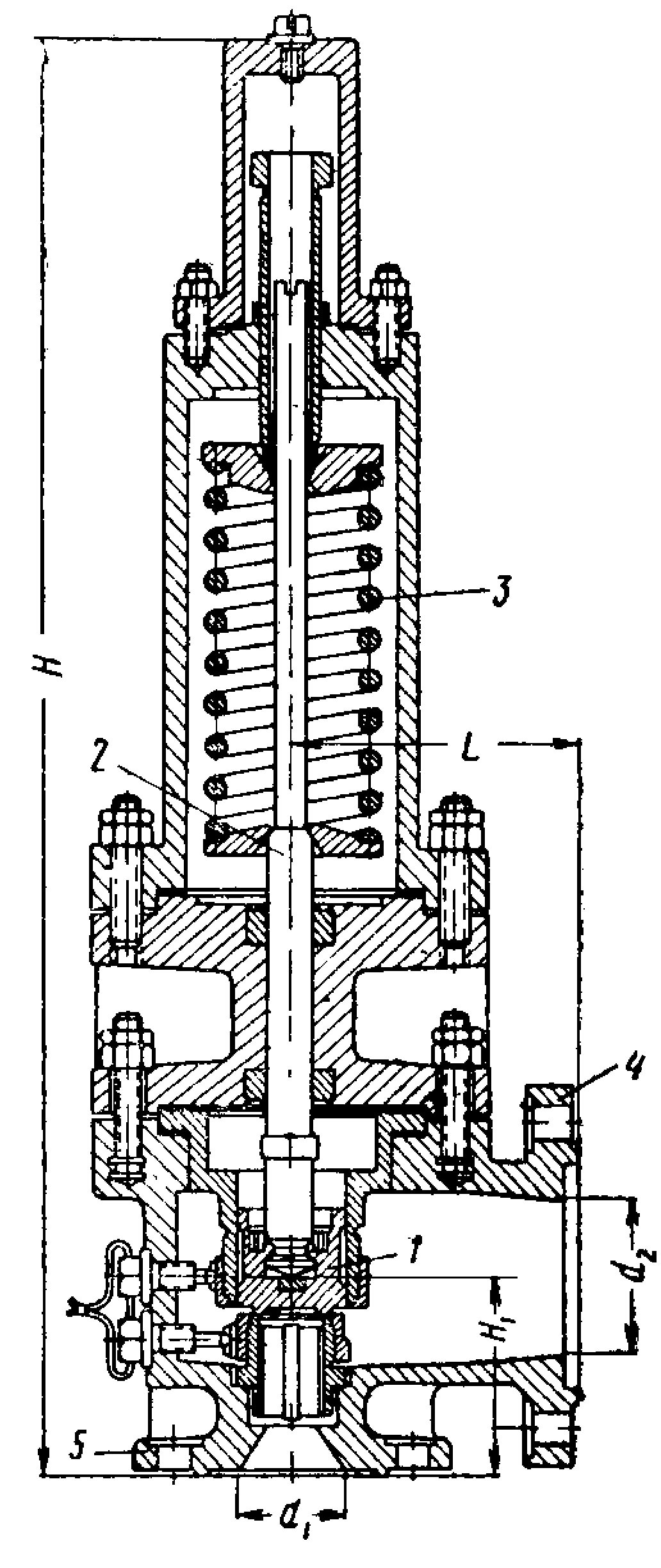

Рисунок 2.57. Запобіжний пружинний клапан:

1 – клапан; 2 – шток; 3 – пружина; 4 – патрубок для скиду води; 5 – патрубок для приєднання до водоводу

Номенклатура, розміри і маса пружинних клапанів наведені в таблиці 2.4.22.

Таблиця 2.4.22

Умовний прохід, мм	Н	Н1	L	d1	d2	Умовне позначення при тиску, МПа		Маса в кг при тиску, МПа
мм						1,6	4,0	1,6	4,0
50	675	110	150	50	125	ППК-1-50-16	ППК-1-50-40	53	56
80	720	150	160	80	100	ППК-1-80-16	ППК-1-80-40	63	66
100	870	190	200	100	125	ППК-1-100-16	ППК-1-100-40	107	112
150	1090	270	230	150	200	ППК-1-150-16	ППК-1-150-40	169	180

Пружинні клапани можуть застосовуватися на водоводах діаметром 200 – 800 мм при робочому тиску 4,0 МПа.

Головний недолік пружинних запобіжних клапанів полягає в тому, що вони починають відкриватися тільки після того, тиск підніметься вище нормального. Тому при швидкому наростанні тиску в трубопроводі (а таке часто буває при гідравлічному ударі) вони можуть запізнюватися з відкриванням.

Для відключення на час ремонту або регулювання пружини між водоводом і клапаном слід ставити засувку.

Вантузи

Вантузи (рис.2.58) використовують для автоматичного випуску повітря з водоводу при його наповненні водою та впуску при спорожненні. Вантузи встановлюють у найвищих переломних точках. Виготовляють одиночні вантузи діаметром 50 мм і подвійні – діаметром 100 мм. Кількість вантузів і їх діаметр встановлюють розрахунками.

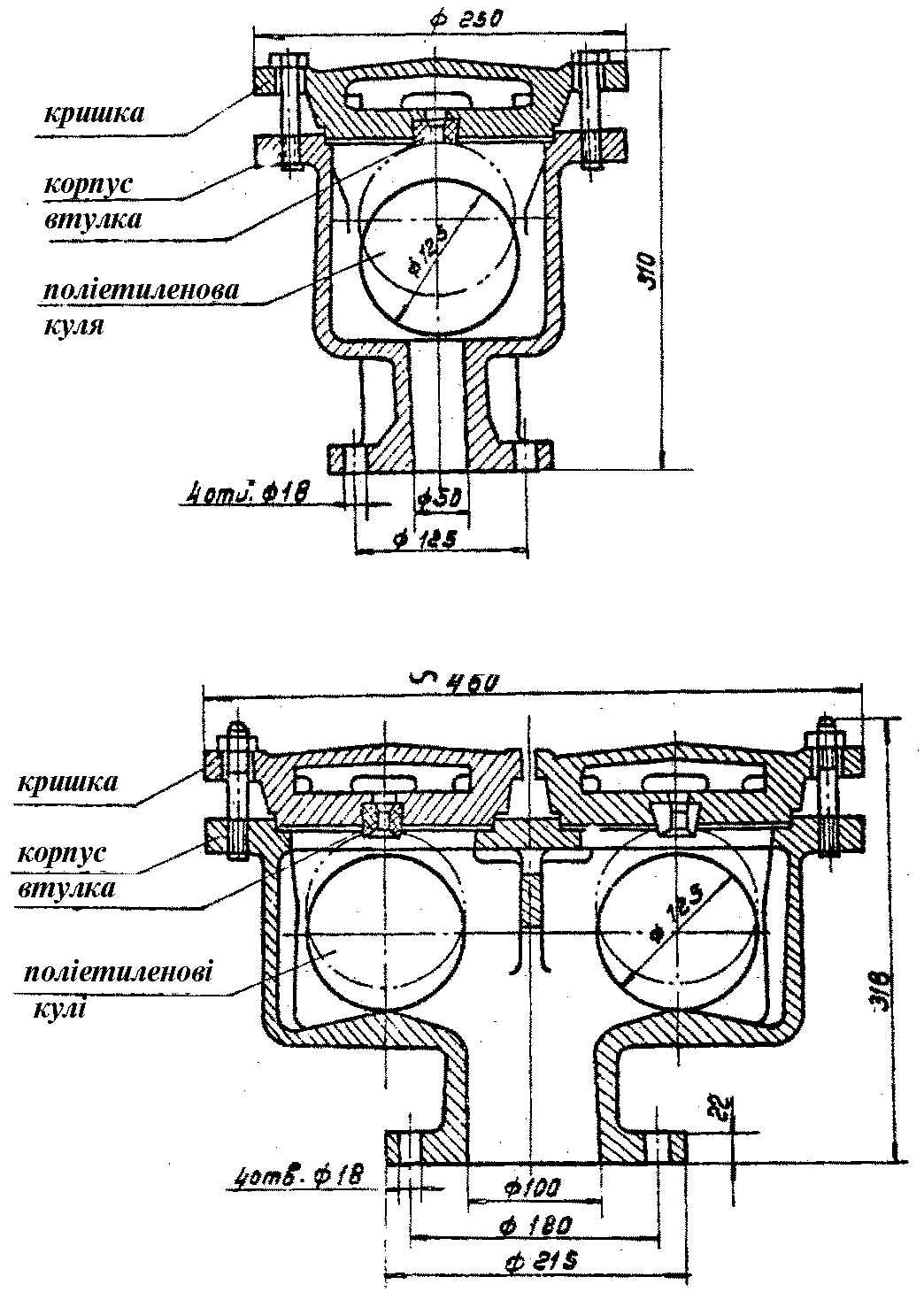

Рисунок 2.58. Вантузи

Технічна характеристика вантузів

Найменування	Тип
	50	100
Умовний прохід патрубка, мм	50	100
Діаметр випускного отвору, мм	5	5
Кількість випускних отворів, шт.	1	2
Найбільший робочий тиск, кгс/см2	10	10
Габаритні розміри, мм
довжина		460
ширина	 250	250
висота	320	340
Маса, кг	34	65,5
Завод-виготовлювач		Код
“Водмашоборудование” (м. Воронеж)		3215609
Талди-Курганський завод комунального обладнання		3380079
“Водоприбор” (м. Москва)		3219023
