Клапани зворотні поворотні фланцеві з гідрогальмом мк 44008.01; мз 44088.01; ма 44088.02

Ці клапани (рис.2.52) застосовують на трубопроводах для запобігання зворотного потоку води робочою температурою від -50 до +500С. Температура навколишнього середовища від -5 до +300С. Вони розраховані на умовний тиск Ру = 0,25 МПа (2,5 кг/см2) і випробувальний тиск Рпр = 0,4 МПа (4 кг/см2).

Рисунок 2.52. Клапани зворотні поворотні фланцеві з гідрогальмом МК 44008.01, МЗ 44088.01, МА 4408.02

Клапан установлюють на горизонтальному трубопроводі основою вниз.

В таблиці 2.4.19 дана номенклатура та основні розміри цих клапанів.

Таблиця 2.4.19

Основні габаритні приєднувальні розміри (мм) і маса (кг)

Умовне позначення

Умовний прохід Dу, мм

L

D

D1

D2

b

d

H

h

n

Маса

МК 44008.01

1200

1400

1600

700

800

800

1375

1575

1785

1320

1520

1730

1280

1480

1690

25

27

27

30

30

30

730

972

965

988

1273

1350

32

36

40

1680

2570

3220

МЗ 44088.01

1800

900

1985

1930

1890

29

30

1205

1305

44

4435

МА 4408.02

2000

1000

2190

2130

2090

29

30

1180

1550

48

4820

Клапани зворотні поворотні фланцеві однодискові гумовані 19ч9гм

Ці клапани (рис.2.53) застосовують на трубопроводах для запобігання зворотного потоку корозійних рідин робочою температурою до 600С. Вони розраховані на умовний тиск Ру = 0,3 МПа (3 кг/см2) і випробувальний тиск – Рпр = 0,45МПа (4,5 кг/см2).

Внутрішні поверхні корпуса і кришки, які контактують з робочою рідиною, футеровані спеціальною кислотостійкою гумою.

Клапани установлюють на горизонтальному трубопроводі кришкою догори і на вертикальному – вхідним патрубком вниз. Рідина повинна подаватися під диск.

В таблиці 2.4.20 дана номенклатура та основні розміри цих клапанів.

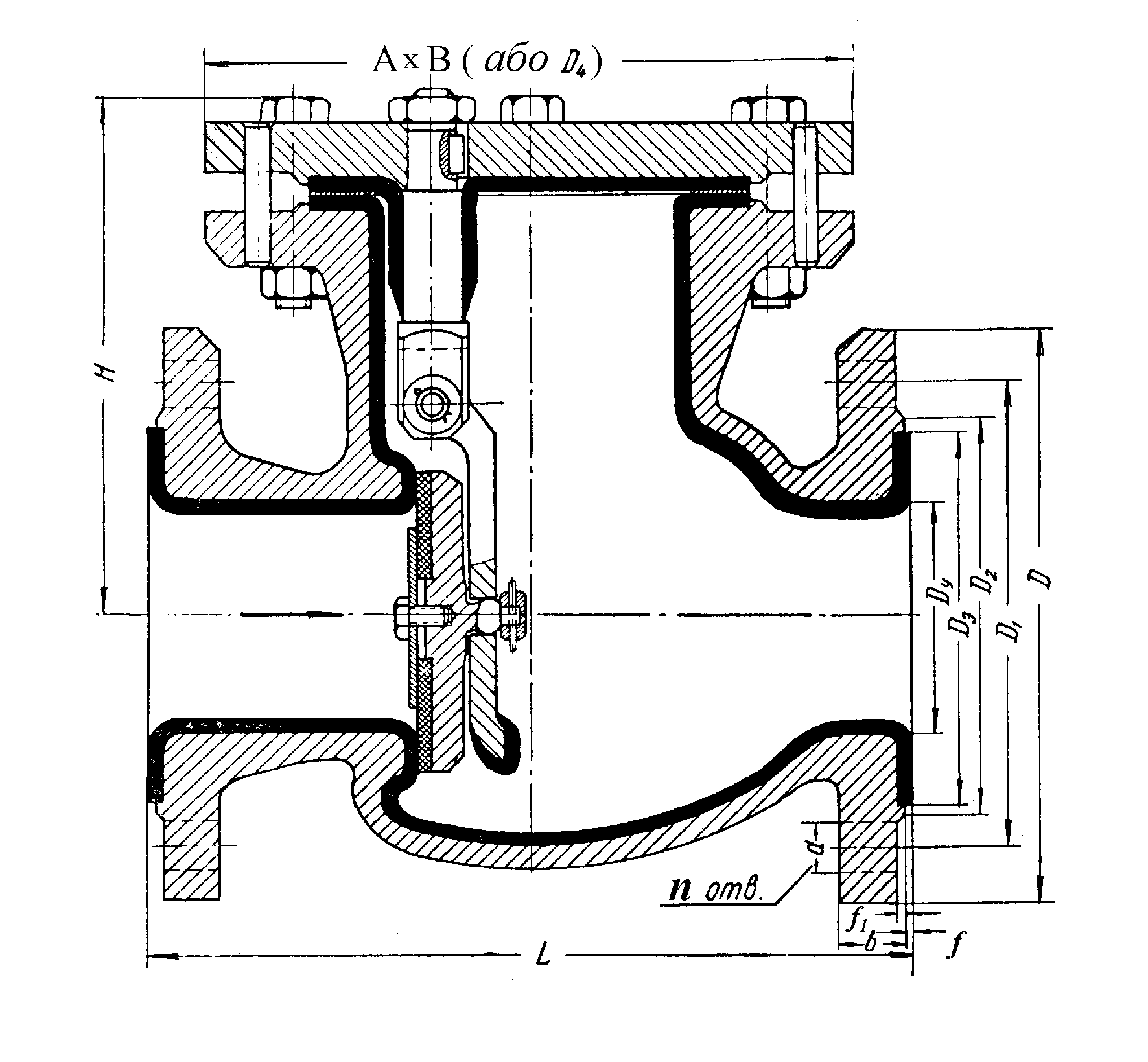

Рисунок 2.53. Клапани зворотні поворотні фланцеві однодискові гумовані 19ч9гм

Таблиця 2.4.20

Основні габаритні приєднувальні розміри (мм) і маса (кг)

Dy

L

D

D1

D2

D3

А x В

або D4

f

f1

b

d

H

n

маса

50

80

100

200

260

300

160

195

215

125

160

180

102

138

158

98

130

150

130x130

225

260

3

3

3

2

2

2

17

19

21

18

18

18

143

183

189

4

8

8

16

35

44
