Клапани зворотні поворотні однодискові 19ч21бр; 19ч21р
Ці клапани (рис.2.48) застосовують на трубопроводах для запобігання зворотного потоку води і пари робочою температурою до 2250С (клапан 19ч21бр) і води робочою температурою до 500С (клапан 19ч21р). Вони розраховані на такий тиск:
|
19ч21р |
19ч21бр |
Ру |
1,6МПа (16кг/см2) |
1МПа (10кг/см2) |
Рпр |
2,4МПа (24кг/см2) |
1,5МПа (15кг/см2) |
Клапани установлюють на горизонтальному трубопроводі з горизонтальним розташуванням осі так, щоб вісь обертання захлопки була вище горизонтальної осі трубопроводу, на вертикальному трубопроводі – вхідним патрубком вниз (ущільнюючою поверхнею корпуса догори).

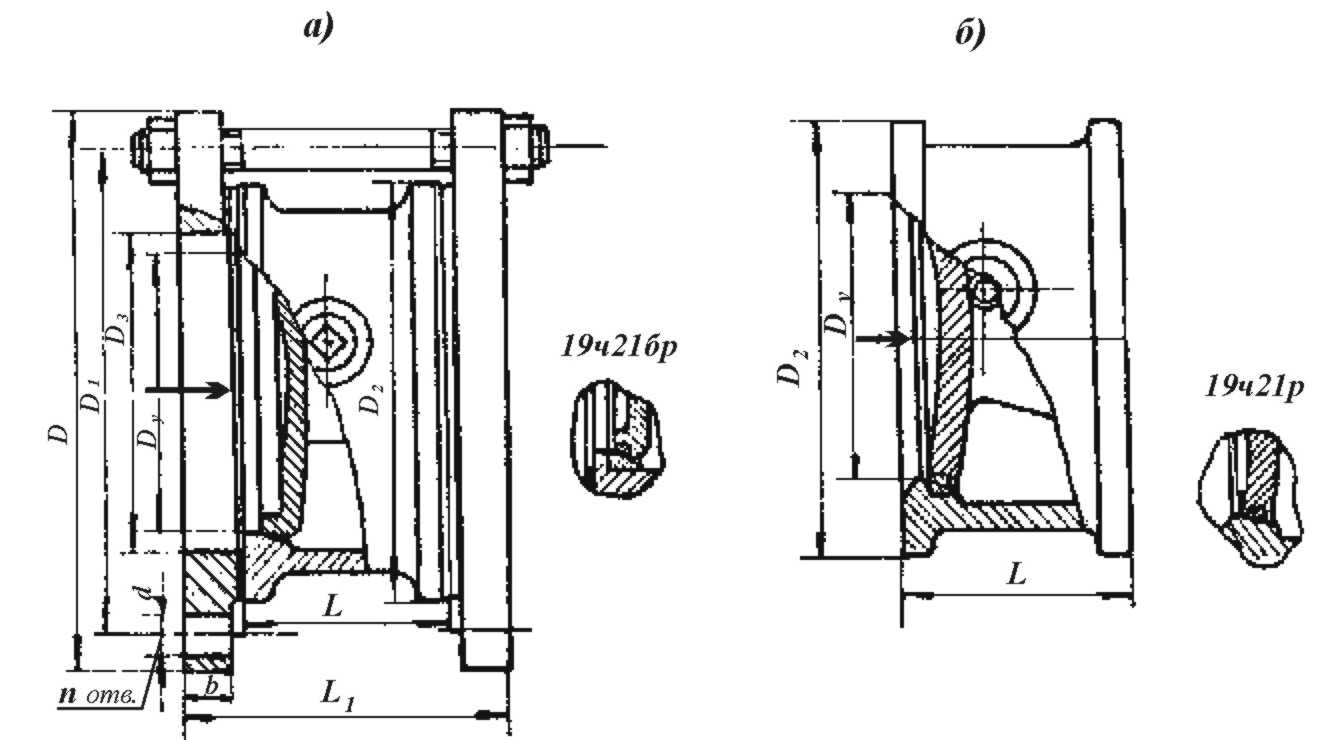

Рисунок 2.48. Клапани зворотні поворотні поворотні однодискові 19ч21бр; 19ч21р:
а) – з комплектом фланців; б) – без комплекту фланців
В таблиці 2.4.15 дана номенклатура та основні розміри цих клапанів.
Таблиця 2.4.15
Основні габаритні приєднувальні розміри (мм) і маса (кг)
Умо |
L |
L1 |
D |
D1 |
D2 |
D3 |
d |
n |
b |
Маса |
|||
вний |
19ч21р |
19ч21бр |
|||||||||||
прохід Dу |
без комплекту фланців |
з комплектом фланців |
без комплекту фланців |
з комплектом фланців |
|||||||||
50 80 100 150 200 250 |
60 70 80 100 140 150 |
108 126 136 160 208 220 |
160 195 215 280 335 405 |
125 160 180 240 295 355 |
106 146 164 220 272 328 |
69 91 110 161 222 273 |
18 18 18 22 22 25 |
4 4 4 8 12 12 |
19 21 23 25 27 28 |
2,4 4,3 6 11,6 25,7 35,7 |
9,13 15,7 17,7 32 - - |
2,4 4,3 6 11,6 25,7 35,7 |
9,13 15,7 17,7 32 - - |
300 400 500 600 |
130 170 200 240 |
190 230 270 340 |
440 565 670 780 |
408 515 625 725 |
370 482 585 685 |
275 370 469 554 |
22 26 26 30 |
12 16 20 20 |
28 32 34 36 |
43,6 127 180 229 |
71,4 189,5 241,2 348 |
45 125 183 237 |
71,9 193,5 246,5 355 |
Клапани 19ч21бр, Dу=100, 150, 200 і 250 мм, які виготовляються Чуфарівським арматурним заводом, можуть бути виготовлені в експортному та експортному тропічному виконаннях; клапани 19ч21р – в експортному виконанні.
Виготовлювачі: Душанбінський арматурний завод (Таджикистан) – клапани 19ч21бр (Dу=50, 80, 100 і 150мм); Чуфарівський арматурний завод (Ульянівська обл.) – клапани 19ч21бр (Dу=100,150, 200 і 250 мм); «Кролевецьпромарматура» (Сумська обл.) – клапани 19ч21р (Dу=150 мм); ВО «Курганархіммаш» (арматурне виробництво) – клапан 19ч21бр (Dу=200 мм).
Калькоутримувачі: ВО «Кролевецьпромарматура» (Dу=50, 80, 100 і 150 мм); ЛПОА «Знамя труда» ім. І.І.Лепси (Санкт-Петербург) – клапани Dу=200 і 250 мм).
