Клапани зворотні поворотні фланцеві коп-64

Ці клапани (рис.2.46) застосовують для запобігання зворотного потоку нафтопродуктів та інших неагресивних середовищ робочою температурою до 425⁰С. При температурі навколишнього середовища від -40 до +40⁰С. Вони розраховані на умовний тиск Р_у = 6,3 МПа (63 кг/см²) і випробувальний тиск – Р_пр = 9,6 МПа (96 кг/см²).

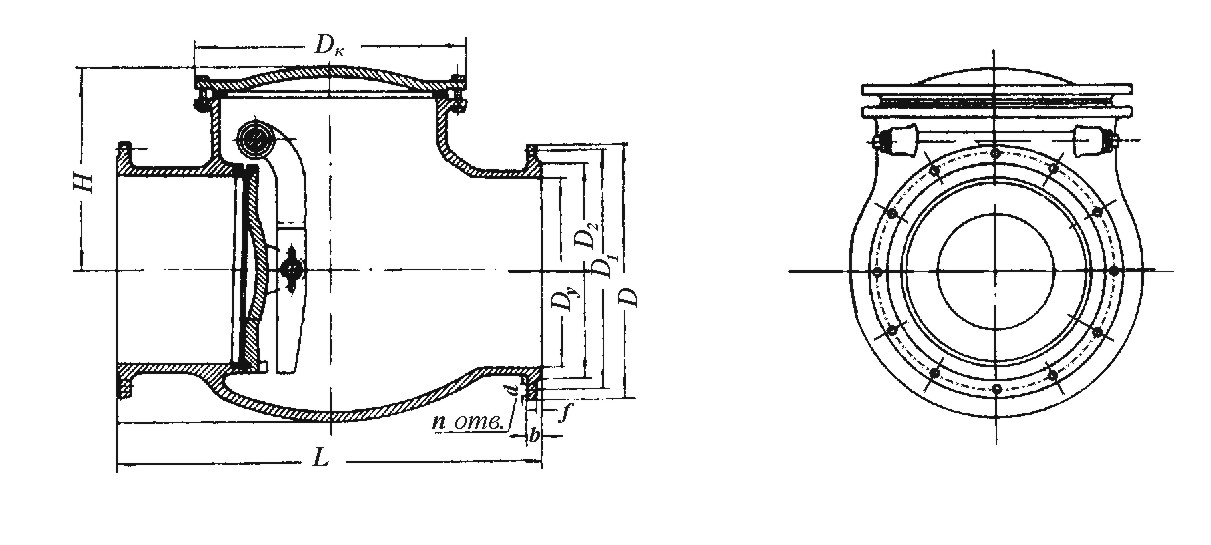

Рисунок 2.46. Клапани зворотні поворотні фланцеві КОП-64 і КОП-100нж

В таблиці 2.4.11 дана номенклатура та основні розміри цих клапанів.

Таблиця 2.4.11

Основні габаритні приєднувальні розміри (мм) і маса (кг)

Умовний прохід Dу	L	D	D1	D2	f	b	d	H	Dк	n	Маса
200 250	650 775	405 470	345 400	285 345	3 3	41 45	33 39	380 458	470 530	12 12	315 465

Клапан установлюють на горизонтальному трубопроводі кришкою догори, на вертикальному – ущільнюючою поверхнею корпуса догори.

Клапан може бути виготовлений в експортному виконанні.

Виготовлювач – Алексинський завод «Тяжпромарматура».

Клапан зворотний поворотний фланцевий коп-100нж

Ці клапани (дивися рис. 2.46) застосовують на трубопроводах для запобігання зворотного потоку нафтопродуктів та інших агресивних середовищ робочою температурою до 600⁰С. Вони розраховані на умовний тиск Р_у = 10 МПа (100 кг/см²) і випробувальний тиск – Р_пр =15 МПа (150 кг/см²).

Температура навколишнього середовища від -40 до + 40⁰С.

Клапан установлюють на горизонтальному трубопроводі кришкою догори, на вертикальному – ущільнюючою поверхнею корпуса догори.

Клапан може бути виготовлений в експортному виконанні.

В таблиці 2.4.12 дана номенклатура та основні розміри цих клапанів.

Таблиця 2.4.12

Основні габаритні приєднувальні розміри (мм) і маса (кг)

Умовний прохід Dу	L	D	D1	D2	f	b	d	H	Dк	n	Маса
200 250	650 775	430 500	350 430	285 345	3 3	51 57	39 39	440 490	500 530	12 12	345 540

Виготовлювач – Алексинський завод «Тяжпромарматура».

Клапани зворотні поворотні з комплектуючими фланцями під приварку 19с38нж, 19нж38нж

Ці клапани (рис.2.47) застосовують на трубопроводах для запобігання зворотного потоку води і пари робочою температурою до 425⁰С (клапан 19с38нж) і агресивних середовищ різної концентрації (клапан 19с38нж). Вони розраховані на умовний тиск Р_у = 6,3 МПа (63 кг/см²) і випробувальний тиск – Р_пр = 9,6 МПа (96 кг/см²). Робочий тиск при температурі 250⁰С – до 5,6 МПа (56 кг/см² ), а при температурі 425⁰С – до 3,6 МПа (36 кг/см² ).

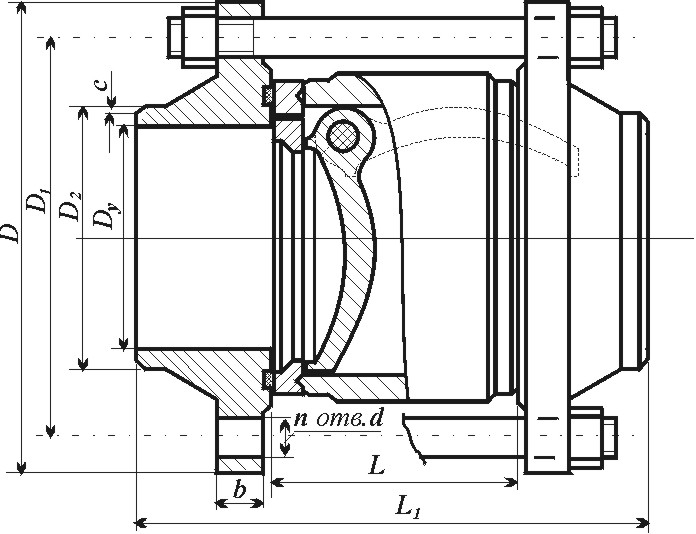

Рисунок 2.47. Клапани зворотні поворотні 19с38нж, 19нж38нж

В таблиці 2.4.13 наведені допустимі концентрації та температура робочих рідин, а в таблиці 2.4.14 – номенклатура та основні розміри цих клапанів.

Таблиця 2.4.13

Допустимі концентрації і температури робочих рідин.

Найменування робочого середовища	Допустима концентрація, %	Температура, 0С (не більше)
Азотна кислота Те ж саме Нитрозні гази Розчин аміачної селітри Розплав сірки Кислоти: Оцтова Фосфорна Молочна Лимонна Винна Масляна	До 40 До 80 - - - До 25 До 50 До 75 До 50 До 50 Будь-яка	Температура кипіння 60 250 120 130 140 100 50 60 Температура кипіння Те ж саме

Таблиця 2.4.14

Основні габаритні приєднувальні розміри (мм) і маса (кг)

Умовний прохід Dу	L	L1	D	D1	D2	d	b	c	n	Маса
50 65 80 100 150 200	77 97 112 137 176 206	215 245 260 295 390 430	175 200 210 250 340 405	135 160 170 200 280 345	58 77 90 110 161 222	22 22 22 26 33 36	23 26 27 29 35 41	1 1 1 1 1 1	4 8 8 8 8 12	13,8 19,8 23,9 40,8 83,2 132

Клапан відкривається поворотом захлопки при подачі середовища, після чого захлопка утримується у відкритому положенні підйомною силою, яка утворюється від швидкісного напору потоку.

Клапани можуть бути виготовлені в експортному і експортному тропічному виконаннях.

Виготовлювач і калькоутримувач – Георгієвський арматурний завод ім. В.І.Леніна.
