Клапан зворотний підйомний фланцевий 16ч3бр, 16ч3р, 16ч3п

Ці клапани (рис.2.44) застосовують на трубопроводах для запобігання зворотного потоку води і пари робочою температурою до 225⁰С (клапани 16ч3бр і 16ч3п) і води робочою температурою до 50⁰С (клапан 16ч3р). Вони розраховані на умовний тиск Р_у = 1,6 МПа (16 кг/см²) і випробувальний тиск Р_пр = 2,4 МПа (24 кг/см²).

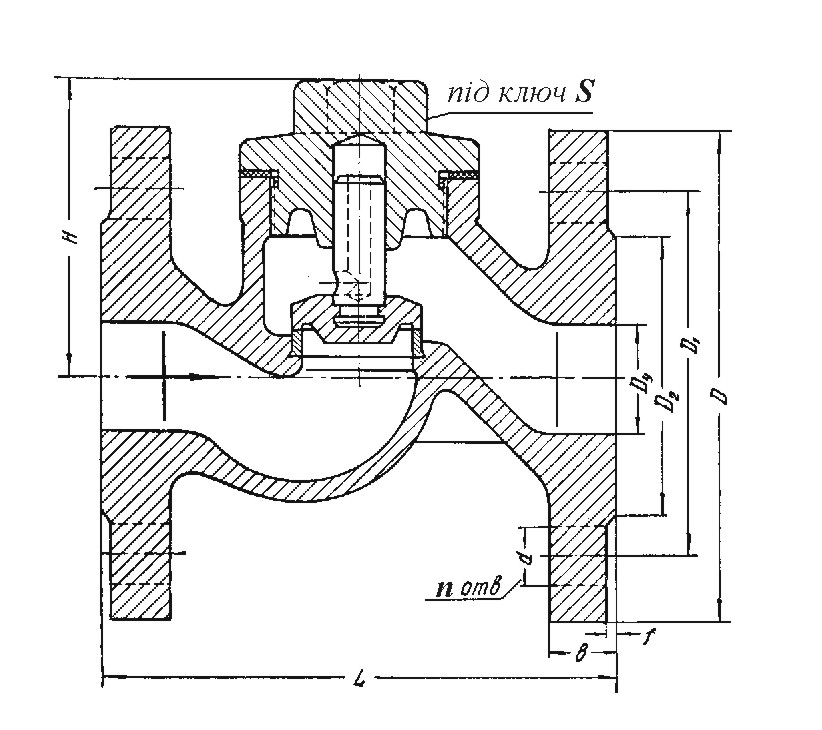

Рисунок 2.44. Клапани зворотні підйомні фланцеві 16ч3бр, 16ч3р, 16ч3п

Клапани установлюють на горизонтальному трубопроводі кришкою догори.

В таблиці 2.4.9 дана номенклатура та основні розміри цих клапанів.

Таблиця 2.4.9

Основні габаритні приєднувальні розміри (мм) і маса (кг)

Умовний прохід Dу	L	D	D1	D2	b	d	f	H	S	n	Маса
25 40 50	120 170 200	115 145 160	85 110 125	68 88 102	14 16 17	14 18 18	2 3 3	70 95 105	27 36 41	4 4 4	3,3 7 9,4

За особливим замовленням клапан 16ч3бр (D_у=25 мм) може бути укомплектований відповідними фланцями (за ГОСТ 12820-80) з прокладками і деталями кріплення.

Клапани 16ч3п (D_у=40 мм), 16ч3бр (D_у=50 мм) і 16ч3р (D_у=40 і 50 мм) можуть бути виготовлені в експортному та експортному тропічному виконаннях.

Виготовлювачі: Дзержинський завод хімічного обладнання “Заря” (Горьківська обл.) – 16ч3п, (D_у=40 мм), Душанбінський арматурний завод ім. Орджонікідзе (Таджикистан) – 16ч3бр, (D_у=50 мм), ВО “Армхіммаш” м. Єреван (арматурне виробництво) – 16ч3бр (D_у=25 мм), ВО “Кролевецьпромарматура” (Сумська обл.) – 16ч3р (D_у=40 і 50 мм).

Калькоутримувачі: ВО “Армхіммаш” (16ч3бр) і ВО “Кролевецьпромарматура” (16ч3р, 16ч3бр, 16ч3п).

Клапани зворотні підйомні фланцеві 16ч6бр, 16ч6р

Ці клапани (рис.2.45) застосовують на трубопроводах для запобігання зворотного потоку води і пари робочою температурою до 225⁰С (клапан 16ч6бр) і води робочою температурою до 500⁰С (клапан 16ч6р). Вони розраховані на умовний тиск Р_у = 1,6 МПа (16 кг/см²) і випробувальний тиск Р_пр = 2,4 МПа (24 кг/см²).

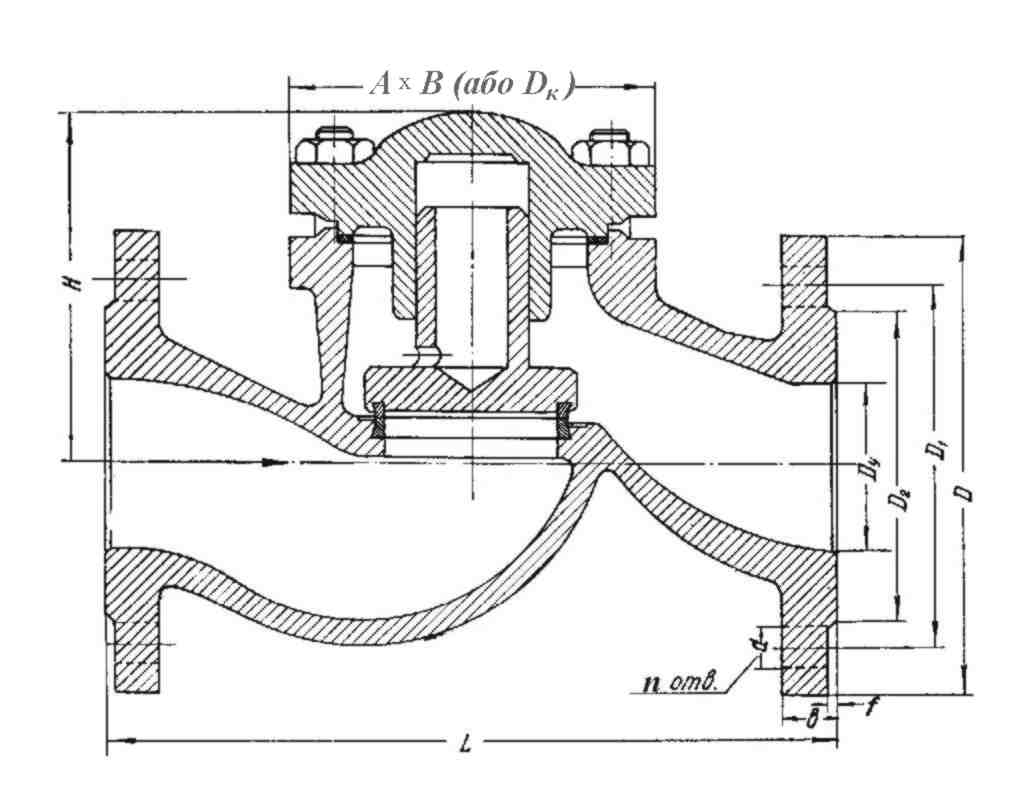

Рисунок 2.45. Клапани зворотні підйомні фланцеві 16ч6бр, 16ч6р

Клапани установлюють на горизонтальному трубопроводі кришкою догори.

В таблиці 2.4.10 дана номенклатура та основні розміри цих клапанів.

Таблиця 2.4.10

Основні габаритні приєднувальні розміри (мм) і маса (кг)

Умовний прохід Dу	L	D	D1	D2	b	d	f	H	А x В або Dк	n	Маса
65 80 100 150	290 310 350 480	180 195 215 280	145 160 180 240	122 138 158 212	17 19 21 25	18 18 18 22	3 3 3 3	140 155 175 230	145х132 162х148 225 286	4 4 8 8	18 23,5 33,5 74

Клапани 16ч6бр (D_у=65 і 80 мм) і 16ч6р (D_у=65 і 80 мм) можуть бути виготовлені в експортному і експортному тропічному виконаннях.

Виготовлювачі: Душанбінський арматурний завод ім. Орджонікідзе (Таджикистан) (D_у=65 і 80 мм); Запорізький ремонтно-механічний завод (16ч6бр D_у=65, 80 і 100 мм); Теміртауський ливарно-механічний завод (Карагандинська обл.) (16ч6бр D_у=80 мм); Уральський арматурний завод ім. В.І.Леніна (м. Уральськ Казахстан) (16ч6бр D_у=100 і 150 мм).

Калькоутримувачі – ВО “Кролевецьпромарматура” і Уральський арматурний завод ім. В.І.Леніна.
