Клапани зворотні підйомні фланцеві 16кч9нж; 16кч9п; 16кч9п1

Ці клапани (рис.2.41) застосовують на трубопроводах для запобігання зворотного потоку пари робочою температурою до 300⁰С (клапан 16кч9нж); води і пари робочою температурою до 225⁰С (клапан 16кч9п), а також рідкого або газоподібного аміаку робочою температурою від -30 до +150⁰С (клапан 16кч9п1). Вони розраховані на умовний тиск Р_у = 2,5 МПа (25 кг/см²) і випробувальний тиск – Р_пр=3,8 МПа (38 кг/см²). Робочий тиск в залежності від температури складає:

t 0C	Марка клапану
	16кч9нж	16кч9п	16кч9п1
150	-	-	2,4МПа(24кг/см2)
225	-	2,2МПа(22 кг/см2)	-
300	2МПа(20 кг/см2)	-	-

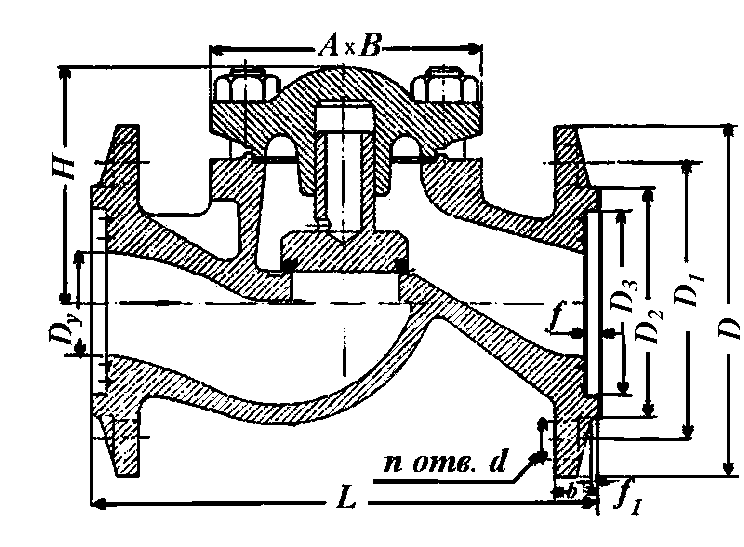

Рисунок 2.41. Клапани зворотні підйомні фланцеві 16кч9нж; 16кч9п; 16кч9п1

Клапан установлюють на горизонтальному трубопроводі кришкою догори.

В таблиці 2.4.5 дана номенклатура та основні розміри цих клапанів.

Клапани можуть бути виготовлені в експортному та експортному тропічному виконаннях. Виробник – ВО “Запоріжпромарматура”

Таблиця 2.4.5

Основні габаритні приєднувальні розміри (мм) і маса (кг) клапанів 16кч9нж; 16кч9п; 16кч9п1

Умовний													Маса
прохід Dу	L	D	D1	D2	D3	f *	f1	b	d	H	АxВ	n	16кч9нж	16кч9п 16кч9п1
32 40 50 65 80	180 200 230 290 310	135 145 160 180 195	100 110 125 145 160	78 88 102 122 138	66 76 88 110 121	2 3 3 3 3	3 3 3 3 3	15 15 17 19 21	18 18 18 18 18	90 100 105 140 155	100х100 112х118 124х124 150х168 176х192	4 4 4 8 8	6,1 7,97 10,9 19,8 24,7	5,8 7,87 10,3 18,9 24,7

Примітка: ^* Указані розміри клапана 16кч9п1. У клапанів 16кч9нж і 16кч9п заглиблення f в площині фланця відсутнє.
