Клапан зворотний підйомний муфтовий 16б1бк

Ці клапани (рис.2.38) застосовують на трубопроводах для запобігання зворотного потоку води и пари робочою температурою до 225⁰С. Вони розраховані на умовний тиск Р_у = 1,6 МПа (16 кг/см²) і випробувальний тиск Р_пр =2,4 МПа (24 кг/см²). Робочий тиск при температурі 225⁰С Р_р = 1,2 МПа (12 кг/см²)

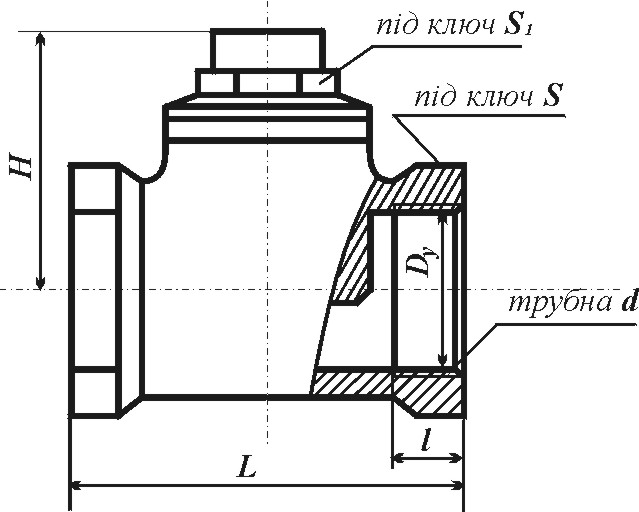

Рисунок 2.38. Клапан зворотний підйомний 16б1бк

Клапан установлюють на горизонтальному трубопроводі кришкою догори.

В таблиці 2.4.2 дана номенклатура та основні розміри цих клапанів.

Таблиця 2.4.2

Основні габаритні приєднувальні розміри (мм) і маса (кг)

Умовний прохід Dу	L	Труб.d	l	H	S	S1	Маса
15 20 25 40 50	55 65 80 110 130	1/211 3/411 111 1 1/211 211	12 14 16 20 22	38 42 42 70 80	27 32 41 60 70	19 22 22 32 36	0,23 0,3 0,51 1,45 2

Клапан може бути виготовлений в експортному та експортному тропічному виконаннях.

Виготовлювачі: Можайський арматурний завод (Московська обл.) (D_у =15, 20, 25, 40 і 50 мм); ВО “Київпромарматура” ( D_у=40 і 50 мм); Харківський завод №5 “Сантехвиробів” (D_у=15, 20 і 25 мм).

Калькоутримувач – ВО “Київпромарматура”.

Клапан зворотний підйомний муфтовий 16б5нж

Ці клапани (рис.2.39) застосовують на трубопроводах для запобігання зворотного потоку води і пари робочою температурою до 225⁰С. Вони розраховані на умовний тиск Р_у = 2,5 МПа (25 кг/см²) і випробувальний тиск Р_пр =3,8 МПа (38 кг/см²). Робочий тиск при температурі 225⁰С Р_р = 1,85 МПа (18,5 кг/см²)

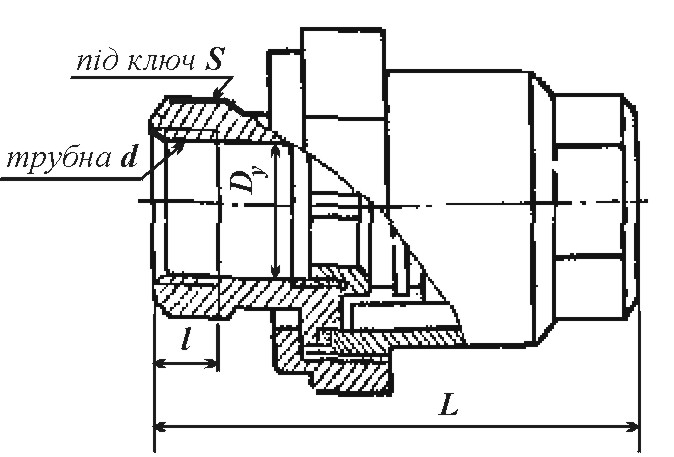

Рисунок 2.39. Клапан зворотний підйомний 16Б5нж

Клапан установлюють на трубопроводі вертикально вхідним патрубком униз.

Клапан може бути виготовлений у експортному і експортному тропічному виконаннях.

В таблиці 2.4.3 дана номенклатура та основні розміри цих клапанів.

Таблиця 2.4.3

Основні габаритні приєднувальні розміри (мм) і маса (кг)

Умовний прохід Dу	L	Різьба трубна d	l	S	Маса
6 15 25 32	25 95 120 135	1/411 1/211 111 1 1/411	11 15 19 22	19 27 41 50	0,28 0,70 1,18 2,36

Виготовлювач и калькоутримувач – ВО “Пензатяжпромраматура”.

Клапан зворотний підйомний муфтовий 16кч11р

Ці клапани (рис.2.40) застосовують на трубопроводах для запобігання зворотного потоку води робочою температурою до 50⁰С. Вони розраховані на умовний тиск Р_у = 1,6 МПа (16 кг/см²) і випробувальний тиск Р_пр =2,4 МПа (24 кг/см²).

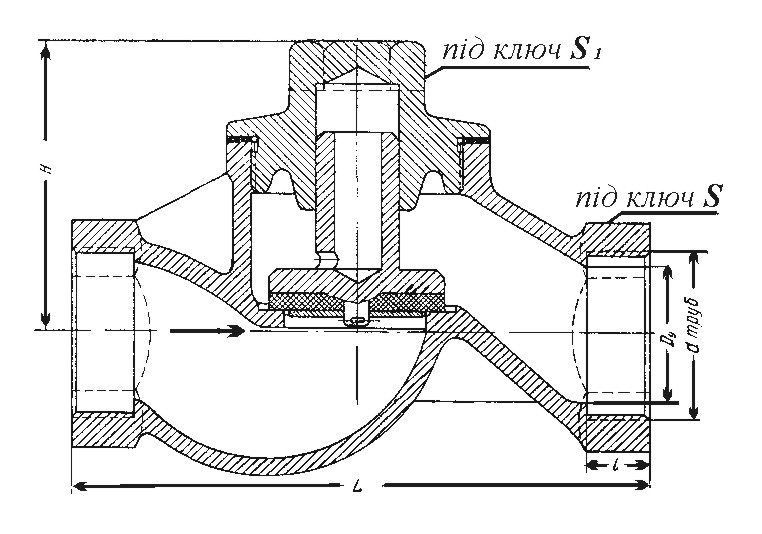

Рисунок 2.40. Клапан зворотний підйомний 16кч11р

Клапан установлюють на горизонтальному трубопроводі кришкою догори.

В таблиці 2.4.4 дана номенклатура та основні розміри цих клапанів.

Таблиця 2.4.4

Основні габаритні приєднувальні розміри (мм) і маса (кг)

Умовний прохід Dу	L	різьба трубна d	l	H	S	S1	Маса
15 20 25 32 40 50	90 100 120 140 170 200	1/211 3/411 111 1 1/411 1 1/211 211	12 14 16 18 20 22	55 60 65 75 90 100	27 36 41 50 60 70	24 24 27 32 32 36	0,3 0,8 1 1,8 3 4

Клапан може бути виготовлений у експортному виконанні.

Виготовлювачі та калькоутримувачі: Семенівський арматурний завод (Горьківська обл.) (D_у=15, 20 і 32 мм) і ВО «Кролевецьпромарматура» (Сумська обл.) ( D_у=25, 40 і 50 мм).
