Вентиль муфтовий 15б3р (стд 7055б ‑ 7059 б, ск 22009, 220065)

Ці вентилі (рис.2.36) застосовують на трубопроводах для води з робочою температурою до 50⁰С. Вони розраховані на умовний тиск Р_у = 1,0 МПа (10 кг/см²) і випробувальний тиск Р_пр = 1,5 МПа (15 кг/см²).

Вентиль установлюють на трубопроводі в будь-якому робочому положенні.

В таблиці 2.3.14 дана номенклатура та основні розміри цих вентилів.

Таблиця 2.3.14

Основні габаритні приєднувальні розміри (мм) і маса (кг)

Умовний прохід Dу	L	l	H	S	D0	Маса
15 20 25 32 40 50	55 65 80 95 110 130	12 14 16 18 20 22	90 92 110 112 140 142	27 32 41 50 60 70	50 50 65 80 80 100	0,38 0,47 0,78 1,06 1,78 2,6

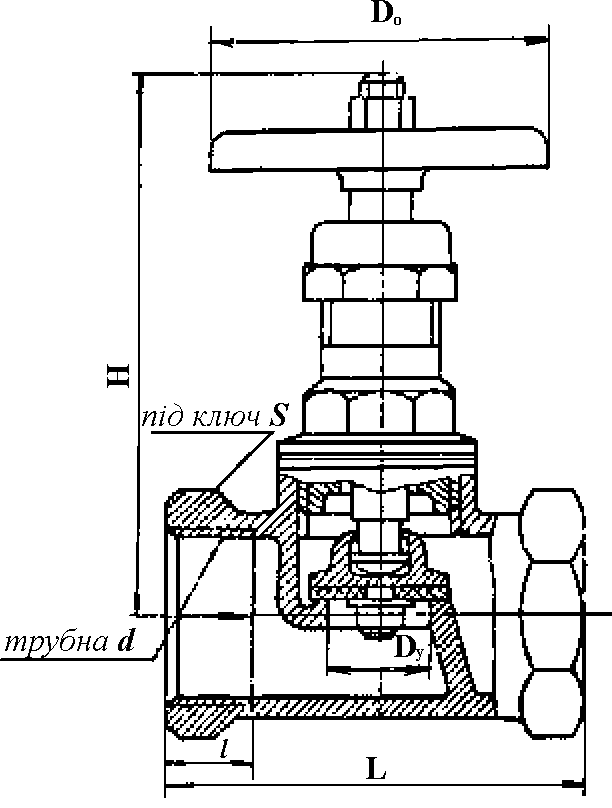

Рисунок 2.36. Вентилі муфтові 15Б3р

Виробник: ВО “Київпромарматура” (креслення СК 22009, D_у = 15 – 50 мм); ВО “Запоріжпромарматура” (креслення СК 22009, D_у = 32 і 40 мм); ВО “Кролевецьпромарматура” (Сумська обл.) (креслення СК 22009, D_у = 15 і 20 мм); Крупинський арматурний завод (Московська обл.) (креслення СК 22009, D_у = 15, 20 і 25 мм); Харківський завод № 5 “Сантехвиробів” (креслення СК 22009, D_у = 15 і 20 мм); ЛВОА “Знамя труда” ім. І.І.Лепсе (Санкт-Петербург) (креслення СК 22065, D_у = 15-50 мм); Тульське ВО “Туласантехника” (15Б3р).

2.4. Клапани

В системах водопостачання і каналізації застосовуються багато різних за призначенням і конструкцією клапанів. За призначенням клапани поділяють на такі види: зворотні, запобіжні, запірні і регулюючі.

Позначення марки клапана за структурою аналогічне позначенню марки засувки.

2.4.1. Зворотні клапани

Зворотні клапани звичайно застосовують на насосних станціях для того, щоб після зупинки насоса запобігти зворотному току через нього води, яка знаходиться в напірному трубопроводі. Зворотний тік може викликати небажані наслідки: спорожнення напірних водоводів через насос; обертання насоса і електродвигуна в зворотному напрямі (при цьому насос буде працювати як турбіна, а електродвигун перетвориться в генератор, який працює без навантаження), це може бути небезпечним для насоса і електродвигуна.

Клапан зворотний приймальний з сіткою фланцевий 16ч42р

Ці клапани (рис.2.37) застосовують в насосних установках при заповненні насоса й усмоктувального трубопроводу перед пуском робочою рідиною від стороннього джерела. Їх установлюють на кінці вертикального усмоктувального трубопроводу для запобігання зворотного потоку води, нафти та інших неагресивних рідин робочою температурою середовища від -30 до +50⁰С. Приймальні клапани розраховані на умовний тиск Р_у = 0,25 МПа (2,5 кг/см²) і випробувальний тиск Р_пр = 0,4 МПа (4 кг/см²).

Клапани виробляють з нероз’ємним корпусом (D_у=50, 80, 100, 150 і 200 мм) і з роз’ємним по фланцю корпусом (D_у 250, 300 і 400мм).

В таблиці 2.4.1 дана номенклатура та основні розміри цих клапанів.

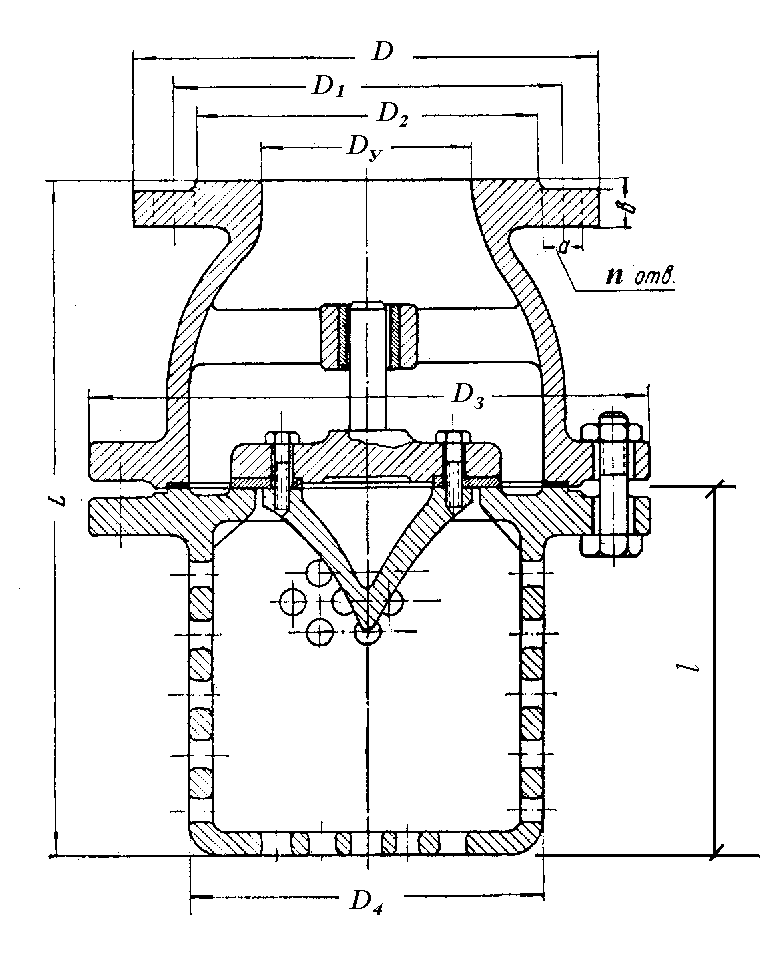

Рисунок 2.37. Клапан приймальний фланцевий 16ч42р

Таблиця 2.4.1

Основні габаритні приєднувальні розміри (мм) і маса (кг)

Умовний прохід Dу	L	D	D1	D2	D3	D4	b	d	l	n	Маса
50 80 100 150 200 250 300 400	165 235 280 355 485 575 665 778	140 185 205 260 310 370 435 535	110 150 170 225 280 335 395 495	90 128 148 202 258 312 365 465	- - - - - 470 555 770	85 120 140 200 265 370 440 645	13 15 15 17 19 20 20 24	14 18 18 18 18 18 22 22	84 120 156 216 274 290 344 390	4 4 4 8 8 12 12 16	3,8 8 11 24 42 98 145 210

Виробники: Чуфарівський арматурний завод (Вешкамський район Ульянівської обл.) (D_у=50, 80, 100, 150, 200 і 250 мм) і Теміртауський ливарно-механічний завод (Карагандинська обл.) ( D_у=300 і 400 мм).

Калькоутримувачі: Георгієвський арматурний завод ім. В.І.Леніна (Ставропольський край) ( D_у=50, 80, 100, 150, 200 і 250 мм) і ЛПСА “Знамя труда” ім. І.І.Лепсе (Санкт-Петербург) ( D_у=300 і 400 мм).
