Вентиль прямоточний сильфонний фланцевий 15п57п; 15п57п1 (п 26406)

Ці вентилі (рис.2.32) застосовують на трубопроводах для різноманітних агресивних середовищ, по відношенню до яких матеріал деталей, які стикаються з цими середовищами, є стійким, крім середовищ, які кристалізуються, полімеризуються та абразивних.

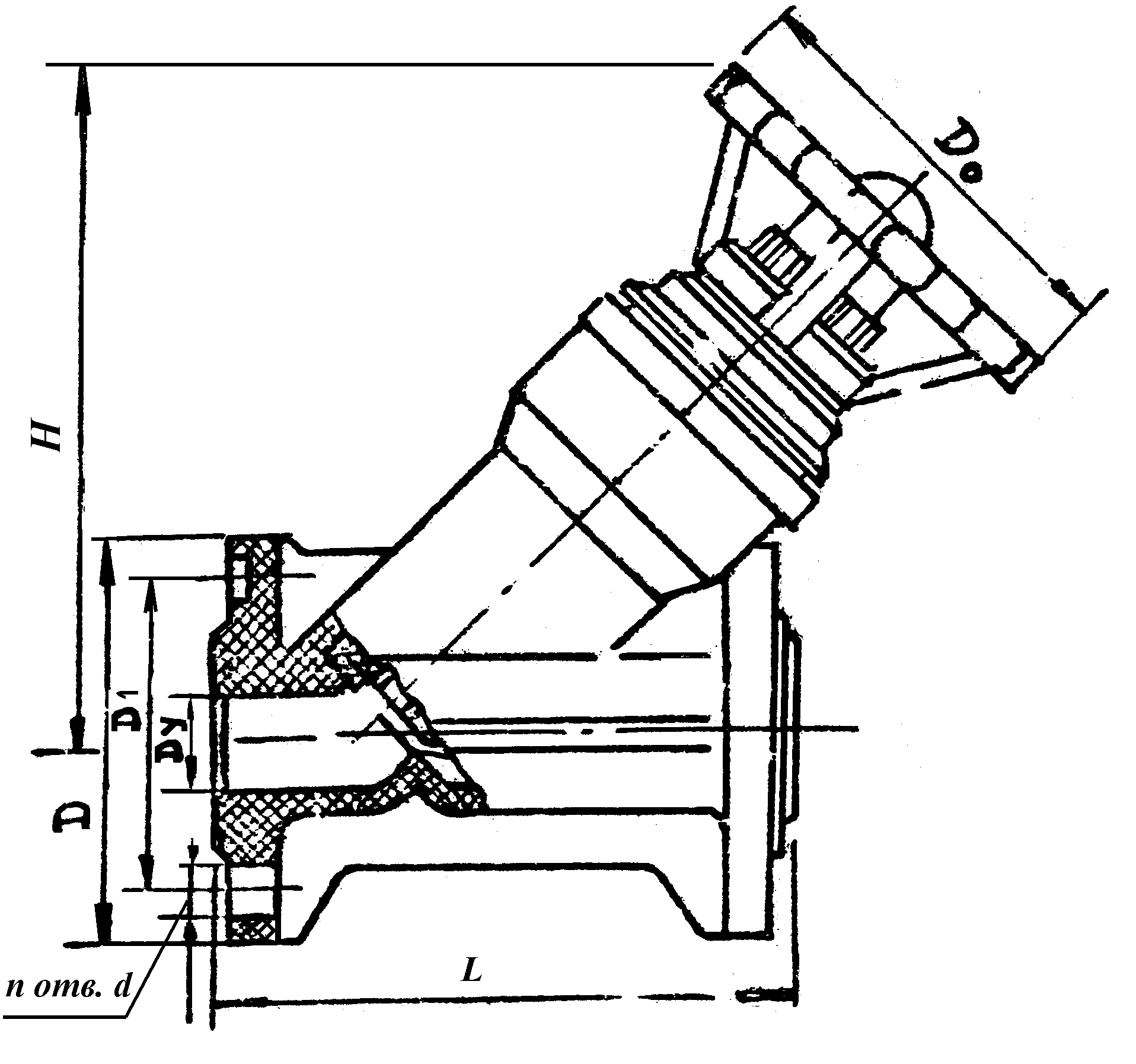

Рисунок 2.32. Вентилі сильфонні фланцеві 15п57п; 15п57п1

Вентилі установлюють на трубопроводі у будь-якому робочому положенні. Вони розраховані на умовний тиск Ру = 0,6МПа (6кг/см2) і випробувальний тиск Рпр =0,9 МПа (9 кг/см2).

В таблиці 2.3.9 дана номенклатура та основні розміри цих вентилів, а в таблиці 2.3.10 – концентрації і температури робочих рідин.

Таблиця 2.3.9

Основні габаритні приєднувальні розміри (мм) і маса (кг)

Умовний прохід Dу

L

D

D1

d

H

D0

n

Маса

32

50

180

230

135

160

100

125

18

18

220

260

135

135

4

4

1,45

5,05

Таблиця 2.3.10

Робочі рідини, допустимі їх концентрації і температури

Робоче середовище

Концентрація, %

Температура робочого середовища

Азотна кислота

Ацетон

Сірчана кислота

те ж

-//-

Сірководень

Сірковуглець

Соляна кислота

те ж

Вугільна кислота

Розчини мінеральних кислот

Розчини лугів

Плавикова кислота

те ж

-//-

Мурашина кислота

Кремнієва кислота

Кремнефтористоводнева кислота

Оцтова кислота

те ж

Оцтова льодяна кислота

Оцтовий ангідрид

Формальдегід

те ж

Фосфорна кислота

Хлористий водень

Хлороцтова кислота

Царська водка

Етиловий спирт

26

20

до 30

до 40

до70

100

100

до30

більше 30

будь-яка

будь-яка

будь-яка

до 40

до 60

до 50

до 50

будь-яка

до 30

до 60

до 80

100

100

до 10

до 40

до 80

будь-яка

до 100

до 10

до 96

50

20

50

40

20

50

20

50

20

50

50

50

50

20

50

50

30

20

50

40

40

20

40

30

50

50

50

50

50

Примітка: Не допускається застосування арматури з поліпропілену для таких середовищ: тетрагідрофурану, бензину, тетрахлорметану, трихлоретілену, тетраміну, триетаноламіну, тетрахлоретану, бензолу та толуолу.

Виробник – ЛПОА “Знамя труда” ім. І.І. Лепсе (Санкт-Петербург).
