Вентилі муфтові 15ч8р; 15ч8к (е22001, кд 22059, 31200)
Ці вентилі (рис.2.28) застосовують на трубопроводах для води з робочою температурою до 500С. Вони розраховані на умовний тиск Ру = 1,0МПа (10кг/см2) і випробувальний тиск Рпр = 1,5 МПа (15 кг/см2).
Вентиль установлюють на трубопроводах в будь-якому робочому положенні.
В таблиці 2.3.5 дана номенклатура та основні розміри цих вентилів.

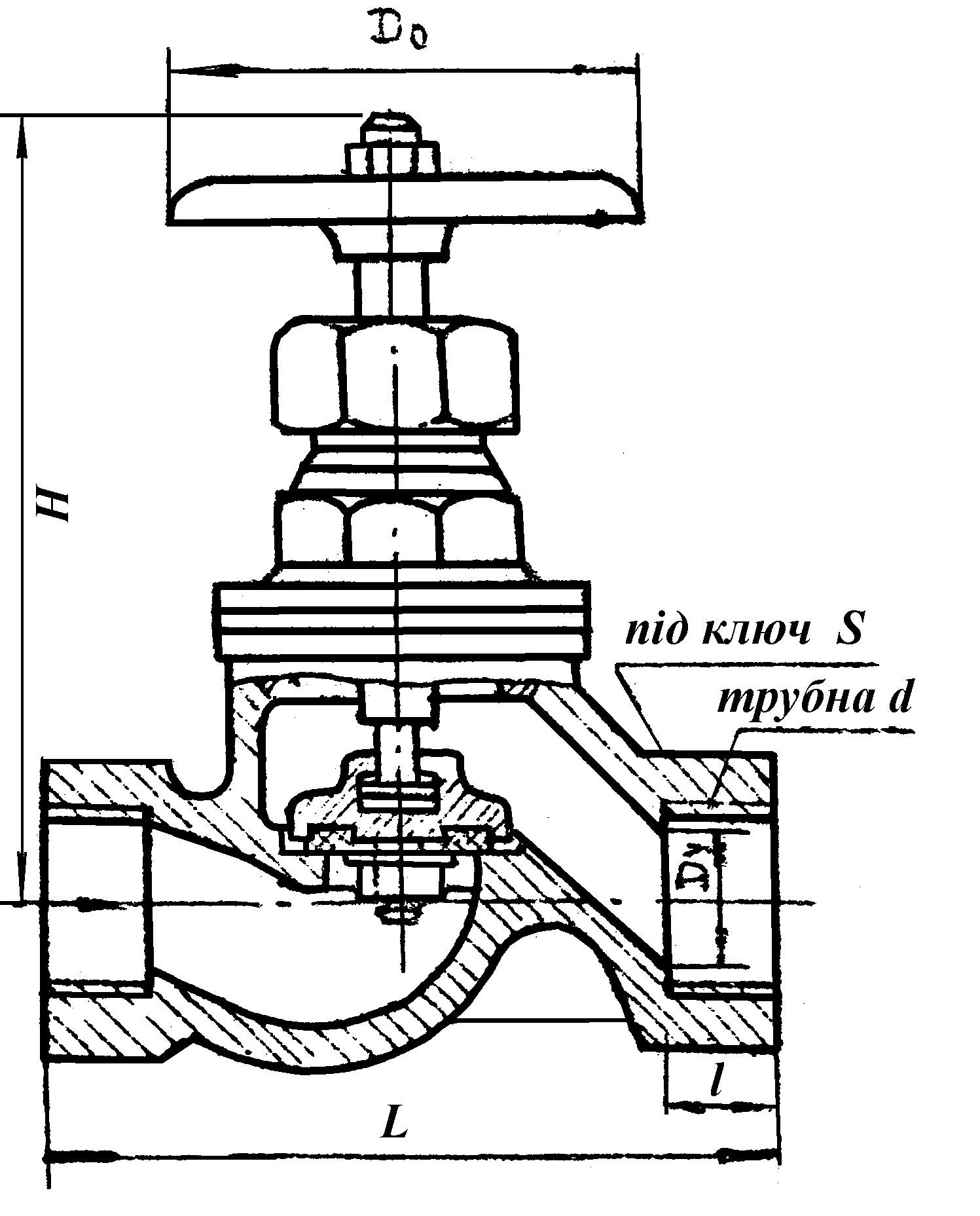

Рисунок 2.28. Вентилі муфтові 15ч8р і 15ч8к
Таблиця 2.3.5
Основні габаритні приєднувальні розміри (мм) і маса (кг)
Умовний прохід Dу |
L |
l |
H |
S |
D0 |
Маса |
15 20 25 32 40 50 65 80 |
90 100 120 140 170 200 260 290 |
14 16 18 20 22 24 26 30 |
116 120 148 158 177 190 245 265 |
30 36 46 55 60 75 90 105 |
50 50 80 80 120 120 140 140 |
0,75 1,1 1,75 2,9 4,15 5,6 13,7 16,5 |
Виробники: Акимівський ливарно-механічний завод “Стандарт” (Запорізька обл.) (15ч8р, Dу = 65 и 80 мм); Дугнинський механічний завод (Калузька обл.) (15ч8р, Dу= 50 мм); Петербурзький ливарно-механічний завод “Ленжилуправление”(15ч8к – за кресл.31200, Dу = 15 мм); Московський завод “Мостранстехмонтаж”(15ч8к, Dу = 15-50 мм)
Вентилі муфтові 15ч8бр, 15ч8п (ка 22063)
Ці вентилі (рис.2.29) застосовують на трубопроводах для води та пари з робочою температурою до 2250С (вентиль 15ч8бр) та до 2000С (вентиль 15ч8п). Вони розраховані на умовний тиск Ру = 1,6МПа (16кг/см2) і випробувальний тиск - Рпр = 2,4 МПа (24 кг/см2).
Рисунок 2.29 Вентилі муфтові 15ч8бр, 15ч8п
Вентиль установлюють на трубопроводі у будь-якому робочому положенні.
В таблиці 2.3.6 дана номенклатура та основні розміри цих вентилів.
Таблиця 2.3.6
Основні габаритні приєднувальні розміри (мм) і маса (кг)
Умовний прохід Dу |
L |
Труб. d |
l |
H |
S |
D0 |
Маса |
15 20 25 32 40 50 65 80 |
90 100 120 140 170 200 260 290 |
1/211 3/411 111 1 1/411 1 1/211 211 2 1/211 311 |
14 16 18 20 22 24 26 30 |
118 120 143 147 175 186 245 265 |
30 36 46 55 60 75 90 105 |
65 65 80 80 120 120 140 140 |
0,75 0,9 1,75 2,7 4,15 5,8 13,7 16,5 |
Виробники: Опочецький ремонтний завод (м. Опочка Псковської обл.); Акимівський ливарно-механічний завод “Стандарт” (Запорізька обл.) (15ч8бр, Dу= 65 та 80 мм); Мозирський завод машинобудування для птахівницьких ферм та комплексів “Мозырьптицмаш” (Гомельська обл.) (15ч8бр, Dу = 15 мм) та Уральський арматурний завод ім. В.І.Леніна. (Казахстан) (15ч8бр, Dу = 32, 40 та 50 мм).
