Вентиль муфтовий 15б1п (ск 22009, 422065)

Ці вентилі (рис.2.26) застосовують на трубопроводах для води і насиченої пари з робочою температурою до 2000С. Вони розраховані на умовний тиск Ру = 1,6МПа (16кг/см2) і випробувальний тиск Рпр = 2,4 МПа (24кг/см2). Робочий тиск при температурі 2000С не повинен перевищувати 1,2 МПа (12 кг/см2).

Вентиль установлюють на трубопроводі в будь-якому робочому положенні.

В таблиці 2.3.3 дана номенклатура та основні розміри цих вентилів.

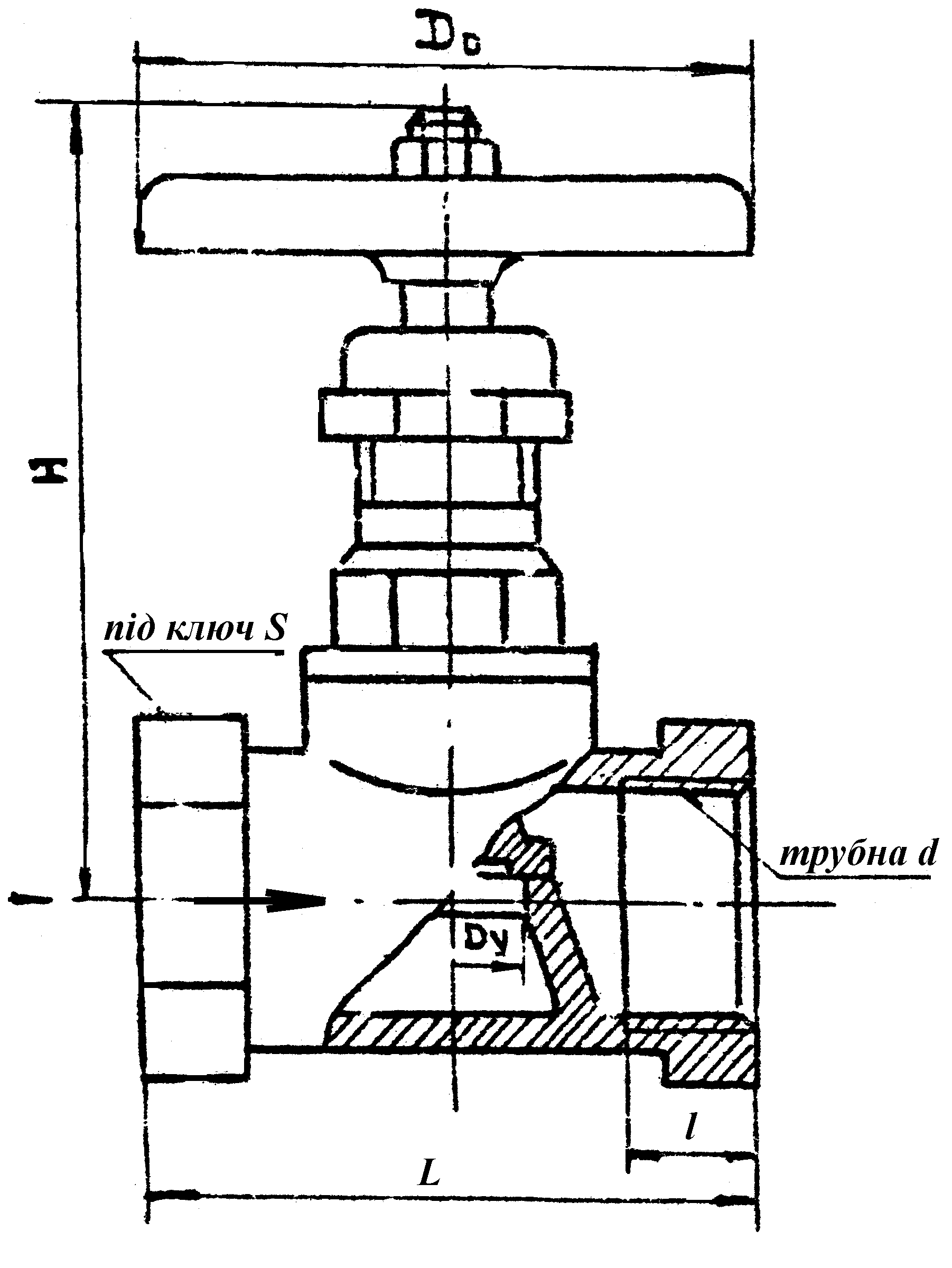

Рисунок 2.26. Вентиль муфтовий 15Б1п

Таблиця 2.3.3

Основні габаритні приєднувальні розміри (мм) і маса (кг)

Умовний прохід Dу

d,

дюйми

L

l

H

S

D0

Маса

15

20

25

32

40

50

½

¾

1

11/4

11/2

2

55

65

80

95

110

130

12

14

16

18

20

22

90

92

110

112

140

142

27

32

41

50

60

70

65

65

80

100

100

120

0,38

0,47

0,78

1,06

1,78

2,6

Виробники: Крупинський арматурний завод (Московська обл.) (кресл. СК 22009, Dу = 15, 20 і 25 мм); ВО “Київпромарматура” (кресл. СК 22009, Dу = 15 – 20 мм); ЛВОА “Знамя труда” ім. І.І.Лепсе (С.Петербург) (кресл. СК 22065, Dу = 15 – 50 мм)

Вентилі муфтові 15б1бр (ск 21001), 15б1бк (ск 22009, стд 7061 б‑7065 б)

Ці вентилі (рис.2.27) застосовують на трубопроводах для води та насиченої пари з робочою температурою до 2250С. Вони розраховані на умовний тиск Ру = 1,6МПа (16кг/см2) і випробувальний тиск – Рпр = 2,4 МПа (24кг/см2). Робочий тиск при температурі 2250С не повинен перевищувати 1,2 МПа (12 кг/см2).

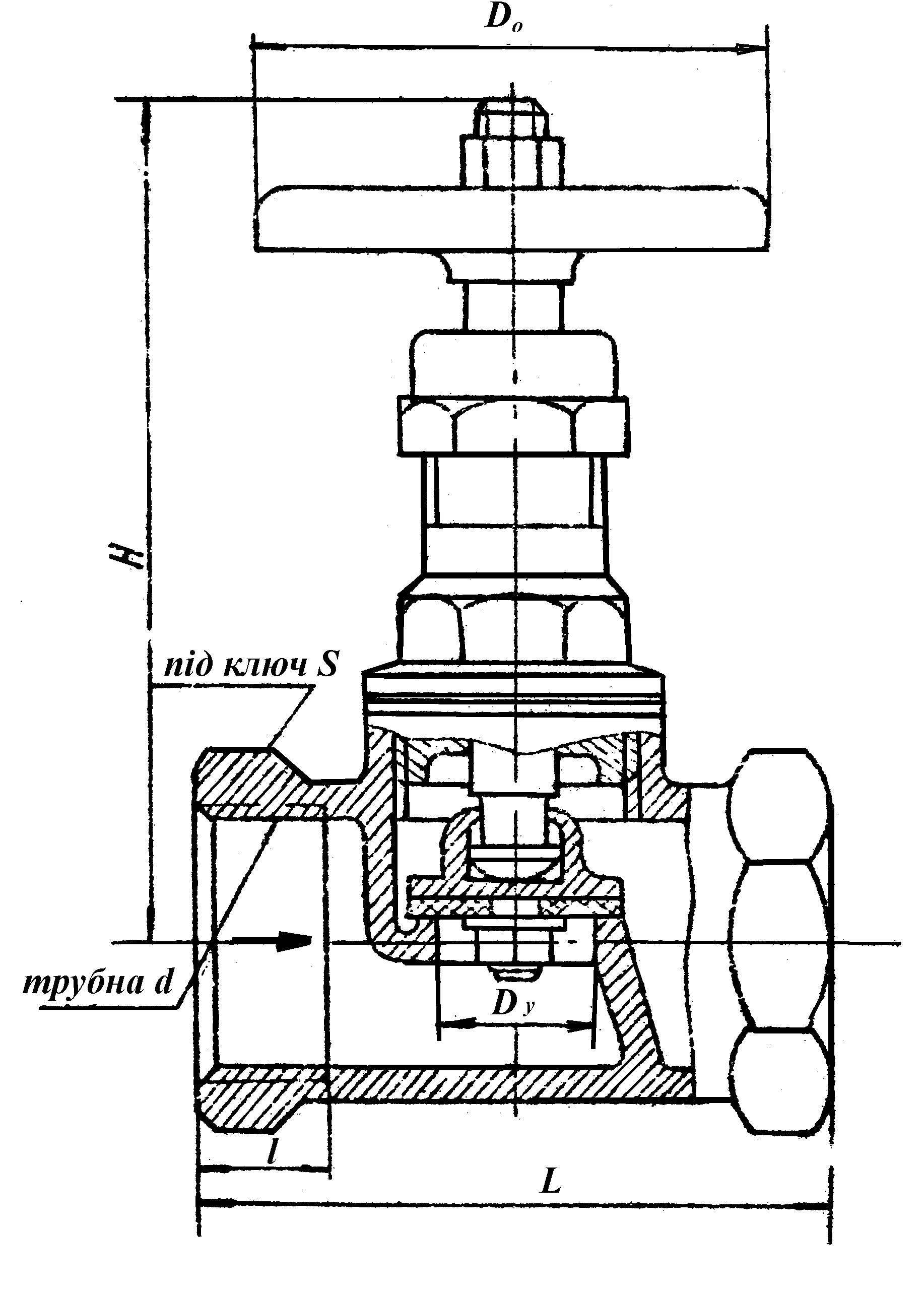

Рисунок 2.27. Вентилі муфтові 15Б1бр і 15Б1бк

Вентиль установлюють на трубопроводі у будь-якому робочому положенні.

В таблиці 2.3.4 дана номенклатура та основні розміри цих вентилів.

Таблиця 2.3.4

Основні габаритні приєднувальні розміри (мм) і маса (кг)

Умовне позначення

Умовний прохід Dу

L

Труб. d

l

H

S

D0

Маса

15Б1бр

15Б1бк

15

55

1/211

12

90

27

65

0,38

15Б1бр

15Б1бк

20

65

3/411

14

92

32

65

0,47

15Б1бр

15Б1бк

25

80

111

16

110

41

80

0,78

15Б1бк

32

95

1 1/411

18

120

60

100

1,06

15Б1бк

40

110

1 1/211

20

140

60

100

1,78

15Б1бк

50

180

211

22

142

70

120

2,6

Виробники: Краснокутський арматурний завод (Саратовська обл.) (15б1бк за кресл. СТД 7061 Б‑7065 Б, Dу = 15 – 40 мм); ВО “Запоріжпромарматура” (15б1бк за кресл. СК 22009, Dу = 50); ВО “Кролевецьпромарматура” (Сумська обл.) (15б1бк за кресл. СК 22009, Dу = 15 – 50 мм); Тульське ВО “Тулсантехніка” (15б1бр за кресл. СК 21001, Dу = 15, 20 та 25 мм).
