Вентилі муфтові 15кч18п; 15кч18п1; 15кч18п2; 15кч18р2; 15кч18р та 15кч18к

Ці вентилі (рис.2.24) застосовують на трубопроводах для води та пари з робочою температурою до 200⁰С (вентилі 15кч18п), для води, повітря та пари з робочою температурою до 225⁰С (вентилі 15кч18п1 і 15кч18п2), а також для води з робочою температурою до 50⁰С (вентилі 15кч18р, 15кч18р2 та 15кч18к). Вони розраховані на умовний тиск Р_у = 1,6МПа (16кг/см²) і випробувальний тиск – Р_пр = 2,4 МПа (24 кг/см²). Робочий тиск (Р_р) в залежності від температури робочої рідини або газу складає:

Р_р при t 200⁰С до 1,5 МПа (15 кг/см²);

225⁰С до 1,45 МПа (14,5 кг/см²);

50⁰С до 1,6 МПа (16 кг/см²).

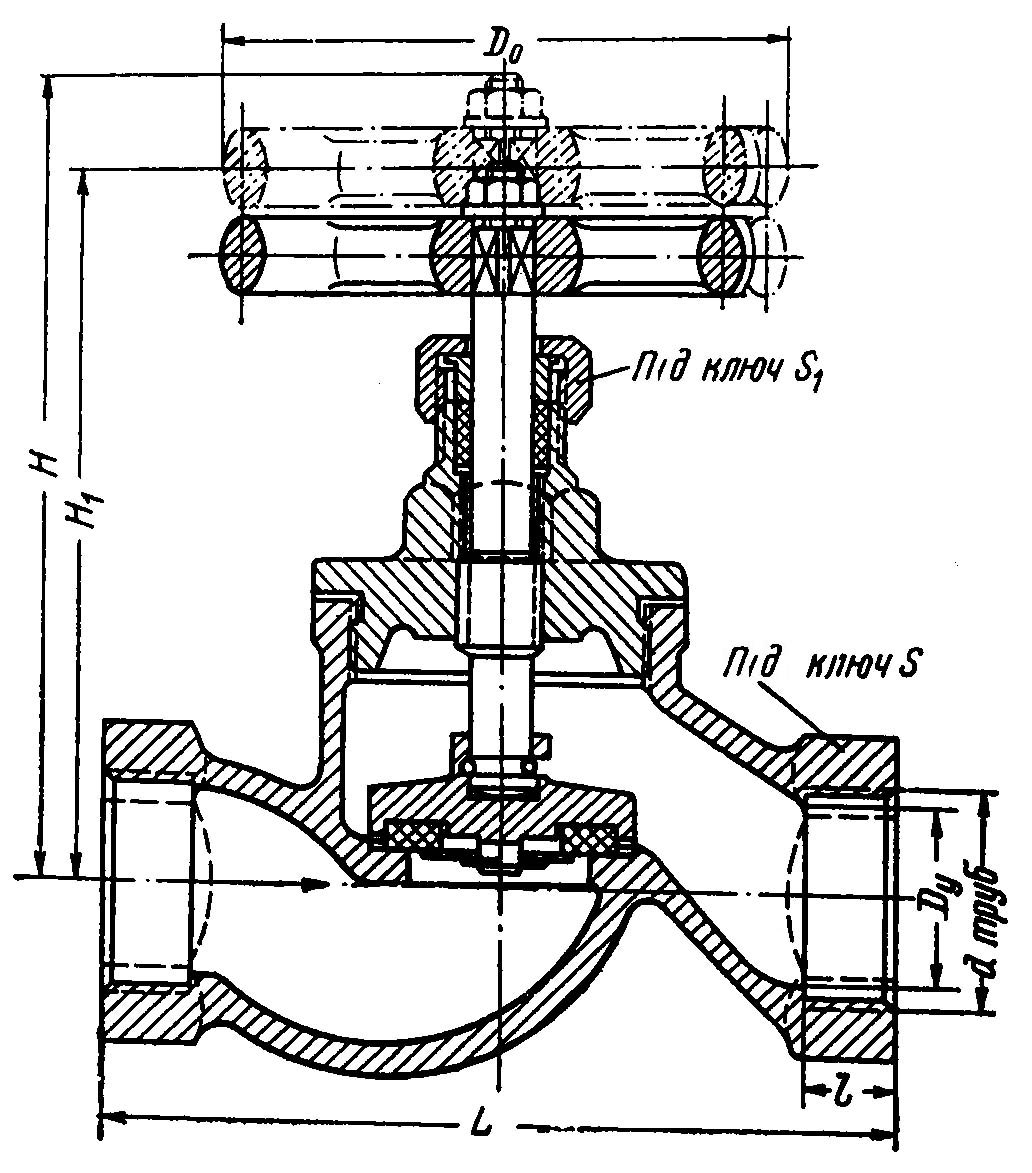

Рисунок 2.24. Вентилі муфтові 15кч18п; 15кч18п1; 15кч18п2; 15кч18р2; 15кч18р та 15кч18к

У таблиці 2.3.1 дана номенклатура та основні розміри цих вентилів.

Вентиль установлюють на трубопроводі у будь-якому робочому положенні.

Таблиця 2.3.1

Основні габаритні приєднувальні розміри (мм) і маса (кг)

Умовний прохід Dу	L	Труб. d	l	H	Н1	S	S1	D0	Маса
15 20 25 32 40 50	90 100 120 140 170 200	1/211 3/411 111 1 1/411 1 1/211 211	12 14 16 18 20 22	115 120 145 165 180 195	108 112 135 155 165 180	27 32 41 50 60 70	24 24 27 27 27 27	65 65 80 80 120 120	0,7 0,9 1,4 2,1 3,7 5,0

Виробники: ВО “Кролевецьпромарматура” (Сумська обл.) (15кч18п2 та 15кч18р2); ВО “Запоріжпромарматура” (15кч18п, 15кч18п2, 15кч18р2); Семенівський арматурний завод (Горьківська обл.) (15кч18п, 15кч18п1, 15кч18п2, 15кч18р, 15кч18р2); Акимівський ливарно-механічний завод “Стандарт” (Запорізька обл.) (15кч18п); Харківський механічний завод (15кч18к, 15кч18р та 15кч18п1); Петербурзький ливарно-механічний завод “Ленжилуправления” (15кч18р та 15кч18к).

Вентилі муфтові 15ч8п2, 15ч8р2 (ка 220 34)

Ці вентилі (рис.2.25) застосовують на трубопроводах для пари з робочою температурою до 225⁰С (вентиль 15ч8п2) і для води з робочою температурою до 50⁰С (вентиль 15ч8р2). Вони розраховані на умовний тиск Р_у = 1,6МПа (16кг/см²) і випробувальний тиск – Р_пр = 2,4 МПа (24 кг/см²). Робочий тиск при температурі 225⁰С не повинен перевищувати 1,45 МПа (14,5 кг/см²).

Рисунок 2.25. Вентилі муфтові 15ч8п2; 15ч8р2

Вентиль встановлюється на трубопроводі в будь-якому робочому положенні.

В таблиці 2.3.2 дана номенклатура та основні розміри цих вентилів.

Таблиця 2.3.2

Основні габаритні приєднувальні розміри (мм) і маса (кг)

Умовний прохід Dу	L	l	H	S	D0	Маса
15 20 25 32 40 50	90 100 120 140 170 200	14 16 18 20 22 24	120 132 154 167 190 210	30 36 46 55 60 75	65 65 80 80 120 120	0,76 0,9 1,75 2,7 4,15 5,8

Виробники: Уральський арматурний завод ім. В.І.Леніна (Казахстан) (15ч8п2, D_у = 15 – 25 мм; 15ч8р2, D_у=15 – 50 мм); Ферганський завод газової апаратури (Ферганська обл.) (D_у = 15 і 20 мм); Опочецький ремонтний завод (м. Опочка Псковської обл.) (15ч8р2, D_у = 25 мм); Осинський ливарно-механічний завод (Пермська обл.) (15ч8р2, D_у = 20 і 25 мм).
