Затвор поворотний дисковий з електроприводом фланцевий 32с908р
Ці затвори (рис 2.22) застосовуються на трубопроводах для води робочою температурою до 850С. Вони розраховані на тиск:
|
Dу=1200, 1400 і 1600 мм |
Dу=2000, 2200 і 2400 мм |
Ру Рпр Рр |
1МПа (10кг/см2) 1,5МПа (15кг/см2) 1МПа (10кг/см2) |
0,25МПа(2,5кг/см2) 0,4МПа (4кг/см2) 0,25МПа (2,5кг/см2) |

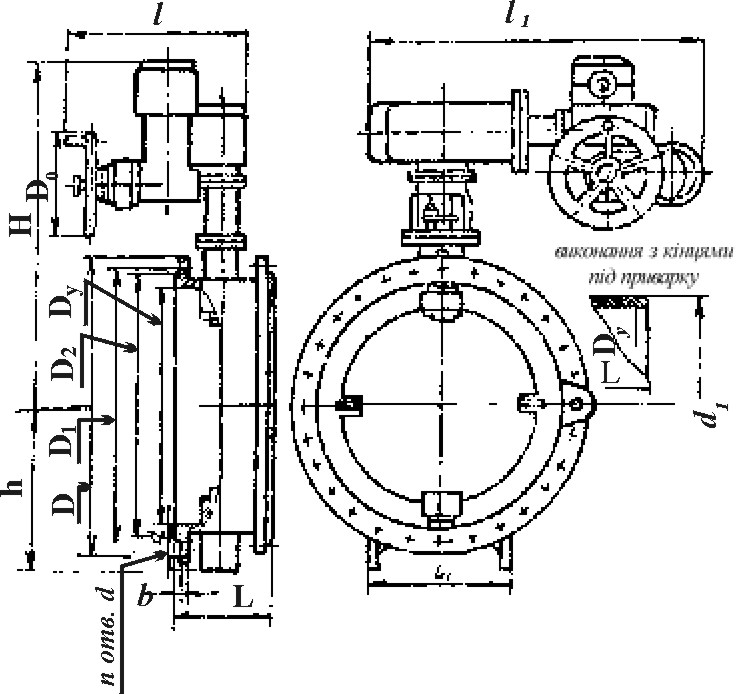

Рисунок 2.22. Затвор поворотний дисковий 32с908р
В таблицях 2.2.3 та 2.2.4 дані номенклатура, тип електроприводу та основні розміри цих затворів.
Затвор установлюють на горизонтальному трубопроводі з вертикальним або горизонтальним розташуванням приводного валу. При цьому необхідно приварити опору до корпусу.
Таблиця 2.2.3
Номенклатура і типи електроприводів затворів 32с908р
Умовний прохід Dу, мм |
Тип електропривода |
Електродвигун |
Час відкриття або закриття засувки електроприводом, хв. |
|
Тип |
Потужність, кВт |
|||
1200 |
Б 099.100.19МУ |
4АС100L4У3 або АОЛС2-32-4У3 |
4,25 або 4 |
1,5 |
1400 1600 |
Б 099.102-06М |
4АС132S4У3 або АОС2-42-4У3 |
8,5 або 7,5 |
1,5 |
2000 |
Б 099.100-06М |
4АС100L4У3 або АОЛС2-32-4У3 |
4,25 або 4 |
1,2 |
2200 2400 |
Б 099.100-06М |
4АС132S4У3 або АОС2-42-4У3 |
8,5 або 7,5 |
1,5 |
Таблиця 2.2.4
Основні габаритні приєднувальні розміри (мм) і маса (кг) затворів 32с908р
Умовний прохід Dу |
L |
L1 |
D |
D1 |
D2 |
b |
d |
d1 |
H |
h |
l |
l1 |
D0 |
n |
Маса |
1200 1400 1600 2000 2200 2400 |
450 500 550 850 700 800 |
720 840 960 1320 1800 1900 |
1455 1675 1915 2140 2405 2605 |
1380 1570 1820 - 2340 2840 |
1325 1525 1750 - 2295 2495 |
38 50 60 - 36 32 |
40 46 52 - 33 33 |
- - - 2035 - - |
1575 1805 1935 1965 2226 2330 |
800 905 1030 1445 1450 1450 |
865 1060 1060 865 1060 1060 |
1435 1865 1865 1435 1865 1865 |
400 500 500 400 500 500 |
32 36 40 - 52 56 |
2250 3800 6250 3600 5600 7600 |
Виготовлювач і калькоутримувач – ВО “Казтяжпромарматура” (м. Усть-Каменогорськ, Казахстан).
