2.2. Дискові затвори
Корпуси, диски і сальники дискових поворотних затворів виконують із сталі або чавуну, вісі – із сталі, прокладки – з пароніту, набивку – з просякнутої бавовняної тканини. Приєднувальні розміри фланців за ГОСТ 12820 - 80.
Затвор поворотний дисковий з електроприводом фланцевий 32с910р
Ці затвори (Hис 2.21) застосовуються на трубопроводах для води робочою температурою до 1000С. Температура навколишнього середовища від -20 до +350С. Відносна вологість до 95% при температурі +200С. Вони розраховані на робочий тиск Ру до 1МПа (10кг/см2) і випробувальний Рпр до 1,5МПа (15кг/см2).

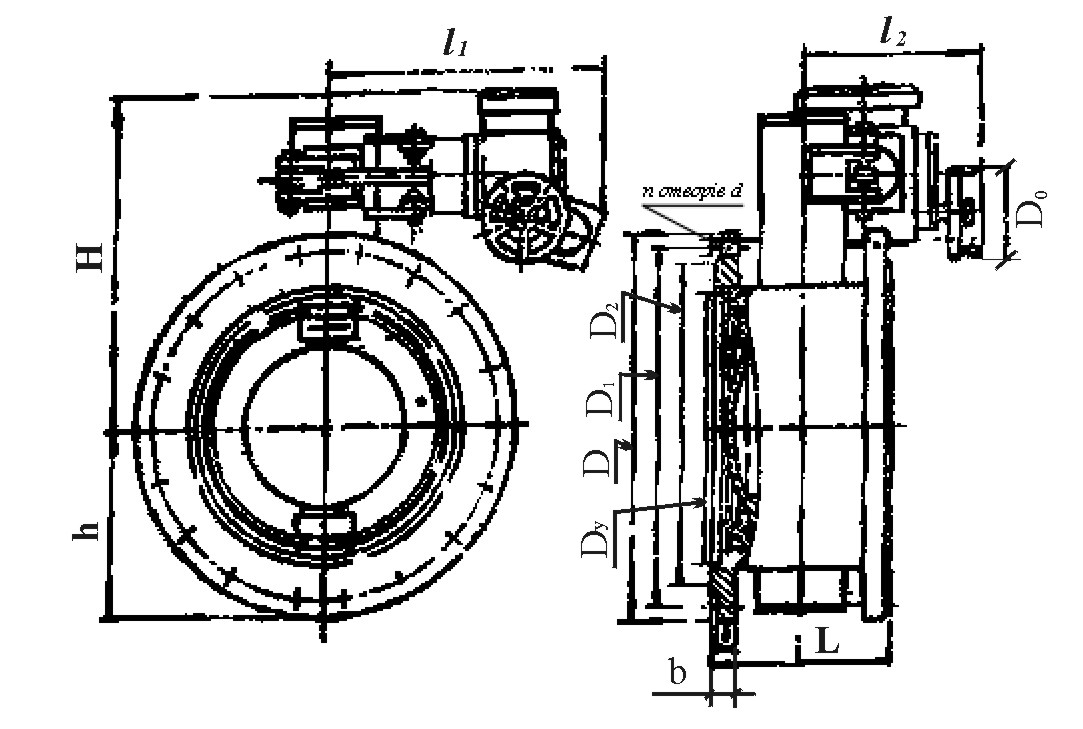

Рисунок 2.21. Затвор поворотний дисковий 32с910р
В таблицях 2.2.1 та 2.2.2 данS номенклатурF, тип електроприводу та основні розміри цих затворів.
Таблиця 2.2.1
Номенклатура і типи електроприводів затворів 32с910р
Умовний прохід Dу, мм |
Тип електродвигуна |
Електродвигун |
Час відкриття або закриття засувки електроприводом, хв. |
|
Тип |
Потужність, кВт |
|||
400 |
Б 099.059 викI (87В015) |
4АХС71А4У3 або АОЛС2-11-4У3 |
0,65 або 0,6 |
0,5 |
600 |
Б 099.059 викII (87Б025) |
4АХС80А4У3 або АОЛС2-21-4У3 |
1,3 |
0,6 |
800 |
Б 099.054 викI(87В050) |
4АХС80В4У3 або АОЛС2-22-4У3 |
1,7 або 2 |
0,8 |
1000 |
Б 099.054 викII(87В085) |
4АХС100S4У3або АОЛС2-314У3 |
3,2 або 3 |
0,8 |
1200 |
Б 099.100-025М |
4АС100L4У3 або АОЛС2-32-4У3 |
4,25 або 4 |
1,3 |
Установчі положення затвора на трубопроводі – такі, які допускає електропривод.
Таблиця 2.2.2
Основні габаритні приєднувальні розміри (мм) і маса (кг) затворів 32с910р
Умовний прохід Dу |
L |
D |
D1 |
D2 |
b |
d |
H |
h |
l1 |
l2 |
n |
D0 |
Маса |
400 800 800 1000 1200 |
240 300 350 400 450 |
565 780 1010 1220 1435 |
515 725 980 1160 1380 |
487 693 916 1125 1338 |
24 31 33 40 43 |
27 30 33 40 43 |
633 748 947 1070 1212 |
282 395 512 830 730 |
620 635 780 780 875 |
480 500 590 590 650 |
32 40 48 56 64 |
240 240 240 240 240 |
238 466 869 1273 1864 |
Затвор може бути виготовлений в експортному і експортному тропічному виконанні.
