1.2.3. Труби чавунні напірні, які виробляються стаціонарним литтям у піщані форми
Ці труби вироблялися за ГОСТ 5525-61 і широко поширені в діючих системах водопостачання. Тому їх сортамент і розміри необхідно знати при експлуатації і реконструкції таких систем.
В залежності від товщини стінки труби за ГОСТ 5525-61 поділяють на два класи: А і Б. Креслення цих труб наведене на рис.1.4, а розміри – в таблиці 1.2.6.

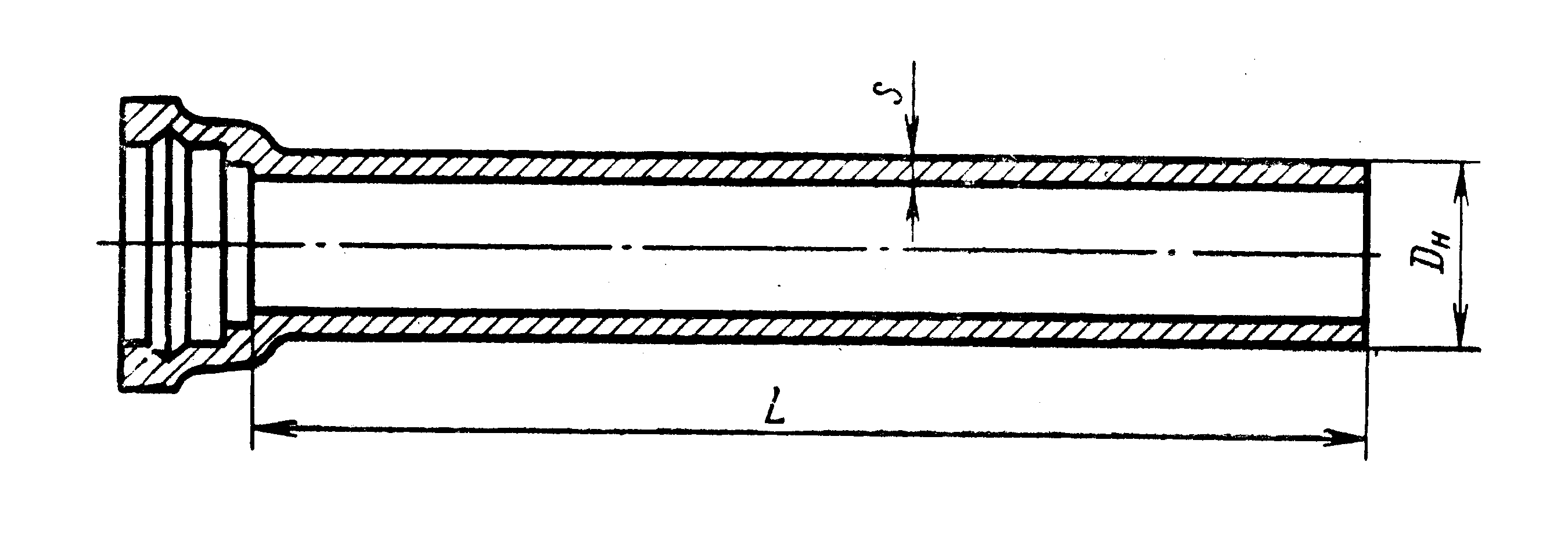

Рисунок 1.4. Труба чавунна напірна за ГОСТ 5525-61
Приклад умовного позначення чавунної напірної розтрубної труби з умовним проходом 400 мм класу А довжиною 6 метрів:
Труба ЧНР 400Ах6000 ГОСТ 5525-61
Якщо у позначенні труби відсутня цифра довжини, то це свідчить про нестандартну довжину труб.
Таблиця 1.2.6
Розміри чавунних труб ГОСТ 5525-61
Умовний прохід, D0, мм |
Циліндрична частина труби, мм |
Маса 1 п.м. труби, |
Загальна маса труби з розтрубом в кг при довжинах в м |
||||||
|
DH |
S |
кг |
2 |
2,5 |
3 |
4 |
5 |
6 |
Труби класу А |
|||||||||
50 |
66 |
7,4 |
9,9 |
23,5 |
28,5 |
|
|
|
|
80 |
98 |
7,9 |
16,2 |
|
|
54 |
70 |
86 |
|
100 |
118 |
8,3 |
20,8 |
|
|
69 |
90 |
111 |
131 |
125 |
144 |
8,7 |
26,8 |
|
|
89 |
116 |
143 |
170 |
150 |
170 |
9,2 |
33,7 |
|
|
112 |
145 |
179 |
213 |
200 |
222 |
10,1 |
48,8 |
|
|
|
210 |
259 |
307 |
250 |
274 |
11,0 |
65,9 |
|
|
|
284 |
350 |
416 |
300 |
326 |
11,9 |
85,2 |
|
|
|
368 |
453 |
538 |
350 |
378 |
12,8 |
106,5 |
|
|
|
460 |
566 |
673 |
400 |
429 |
13,8 |
130,5 |
|
|
|
564 |
694 |
825 |
450 |
480 |
14,7 |
157,0 |
|
|
|
678 |
835 |
992 |
500 |
532 |
15,6 |
183,5 |
|
|
|
795 |
978 |
1162 |
600 |
635 |
17,4 |
244,8 |
|
|
|
1062 |
1307 |
1552 |
700 |
738 |
19,3 |
316,0 |
|
|
|
1376 |
1692 |
2008 |
800 |
842 |
21,1 |
394,6 |
|
|
|
1721 |
2116 |
2511 |
900 |
945 |
22,9 |
480,9 |
|
|
|
2108 |
2589 |
3070 |
1000 |
1048 |
24,8 |
578,0 |
|
|
|
2551 |
3129 |
3707 |
1200 |
1256 |
28,4 |
793,7 |
|
|
|
3494 |
4288 |
5082 |
Труби класу Б |
|||||||||
50 |
66 |
8,0 |
10,6 |
25 |
30,2 |
|
|
|
|
80 |
98 |
8,6 |
17,5 |
|
|
58 |
75 |
93 |
|
100 |
118 |
9,0 |
22,3 |
|
|
73,5 |
96 |
118 |
140 |
125 |
144 |
9,5 |
29,1 |
|
|
96 |
125 |
154 |
184 |
150 |
170 |
10 |
36,4 |
|
|
120 |
156 |
193 |
229 |
200 |
222 |
11 |
52,9 |
|
|
|
226 |
279 |
332 |
250 |
274 |
12 |
71,6 |
|
|
|
307 |
378 |
450 |
300 |
326 |
13 |
92,7 |
|
|
|
398 |
490 |
583 |
350 |
378 |
14 |
116,1 |
|
|
|
498 |
614 |
730 |
400 |
429 |
15 |
141,4 |
|
|
|
608 |
749 |
890 |
450 |
480 |
16 |
169,1 |
|
|
|
726 |
895 |
1064 |
500 |
532 |
17 |
199,4 |
|
|
|
859 |
1058 |
1257 |
600 |
635 |
19 |
266,6 |
|
|
|
1149 |
1416 |
1683 |
700 |
738 |
21 |
342,9 |
|
|
|
1484 |
1827 |
2170 |
800 |
842 |
23 |
429,0 |
|
|
|
1859 |
2288 |
2717 |
900 |
945 |
25 |
523,9 |
|
|
|
2280 |
2804 |
3328 |
1000 |
1048 |
27 |
627,9 |
|
|
|
2750 |
3378 |
4006 |
1200 |
1256 |
31 |
864,5 |
|
|
|
3778 |
4642 |
5506 |
Чавунні напірні труби з’єднуються між собою за допомогою розтрубів. В місцях установки фасонних деталей і арматури застосовуються розтрубні або фланцеві з’єднання (дивися параграф 1.7.2).
Схема розтрубного
з’єднання труб за ГОСТ
5525-61 наведена на рисунку 1.5, а розміри
розтрубів – в таблиці 1.2.7.

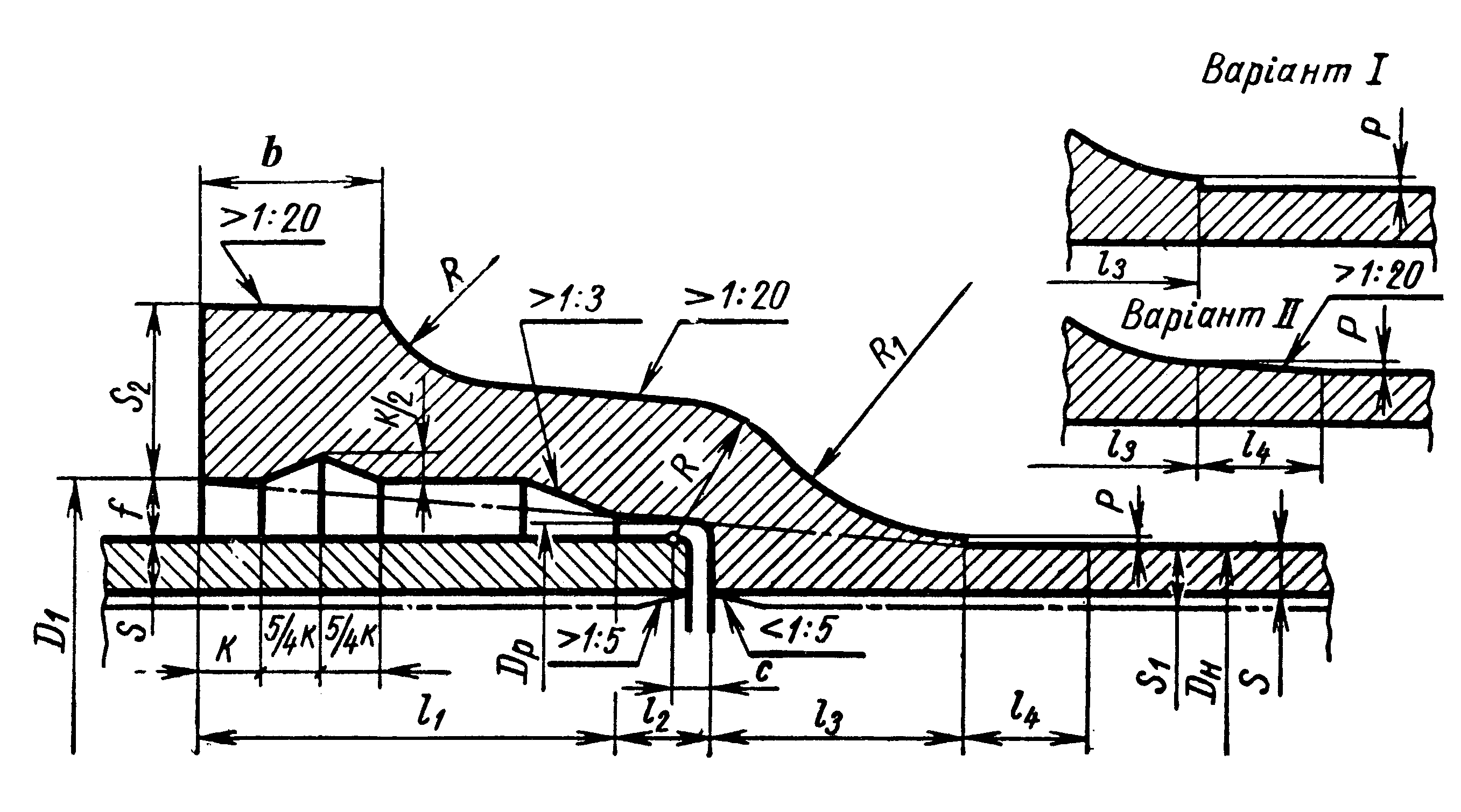

Рисунок 1.5. Схема розтрубного з’єднання труб ГОСТ 5525-61:
Варіант 1- перехід від циліндра труби до розтруба уступом;
Варіант ІІ – перехід від циліндра труби до розтруба конусом.
Таблиця 1.2.7
Розміри чавунних розтрубів за ГОСТ 5525-61 (мм)
Умовний прохід |
DH |
DP |
D1 |
S2 |
b |
c |
f |
к |
l1 |
l2 |
l3 |
l4 |
P |
R |
R1 |
Маса, кг |
50 |
66 |
78 |
84 |
25 |
25 |
3 |
9 |
8 |
65 |
10 |
35 |
20 |
1,0 |
21,0 |
28 |
3,7 |
80 |
98 |
110 |
116 |
27 |
27 |
3 |
9 |
8 |
65 |
10 |
40 |
20 |
1,0 |
21,5 |
37 |
5,2 |
100 |
118 |
131 |
137 |
28 |
27 |
5 |
9,5 |
8 |
65 |
15 |
40 |
20 |
1,0 |
22,5 |
38 |
6,6 |
125 |
144 |
157 |
163 |
29 |
28 |
5 |
9,5 |
8 |
65 |
15 |
45 |
20 |
1,0 |
23,0 |
52 |
8,9 |
150 |
170 |
183 |
189 |
30 |
30 |
5 |
9,5 |
8 |
70 |
15 |
45 |
20 |
1,0 |
23,5 |
48 |
10,7 |
200 |
222 |
235 |
241 |
32 |
32 |
5 |
9,5 |
8 |
70 |
15 |
50 |
20 |
1,0 |
25,0 |
57 |
14,6 |
250 |
274 |
287 |
294 |
34 |
34 |
5 |
10 |
8 |
75 |
15 |
50 |
20 |
1,0 |
26,5 |
50 |
20,4 |
300 |
326 |
339 |
346 |
36 |
36 |
6 |
10 |
8 |
75 |
20 |
55 |
30 |
1,5 |
28,0 |
64 |
26,7 |
350 |
378 |
391 |
398 |
38 |
38 |
6 |
10 |
10 |
80 |
20 |
60 |
30 |
1,5 |
29,0 |
73 |
33,9 |
400 |
429 |
442 |
449 |
40 |
40 |
6 |
10 |
10 |
80 |
20 |
65 |
30 |
1,5 |
30,5 |
80 |
41,9 |
450 |
480 |
494 |
501 |
41 |
41 |
6 |
10,5 |
10 |
85 |
20 |
70 |
30 |
1,5 |
32,0 |
89 |
49,8 |
500 |
532 |
546 |
553 |
43 |
42 |
6 |
10,5 |
10 |
85 |
20 |
75 |
30 |
1,5 |
33,5 |
99 |
61,0 |
600 |
635 |
650 |
657 |
46 |
43 |
6 |
11 |
10 |
90 |
25 |
80 |
40 |
2,0 |
36,5 |
100 |
83,0 |
700 |
738 |
753 |
760 |
50 |
44 |
7 |
11 |
10 |
95 |
25 |
85 |
40 |
2,0 |
39,0 |
108 |
112,2 |
800 |
842 |
857 |
865 |
54 |
45 |
7 |
11,5 |
12 |
100 |
30 |
90 |
50 |
2,5 |
42,0 |
110 |
143,3 |
900 |
945 |
960 |
968 |
58 |
46 |
8 |
11,5 |
12 |
105 |
30 |
100 |
50 |
2,5 |
44,5 |
135 |
184,6 |
1000 |
1048 |
1064 |
1072 |
62 |
48 |
8 |
12 |
12 |
110 |
35 |
110 |
50 |
2,5 |
47,0 |
151 |
238,5 |
1200 |
1256 |
1273 |
1281 |
70 |
50 |
8 |
12,5 |
12 |
115 |
35 |
130 |
50 |
2,5 |
52,5 |
165 |
319,5 |
Примітка: Товщина стінок фасонних частин S1 більша за товщину стінок труб S. Збільшення товщини стінки досягається за рахунок зменшення внутрішнього діаметра, як показано пунктиром на рис. 1.5.
Схема фланцевого з’єднання труб за ГОСТ 5525-61 наведена на рисунку 1.6, а розміри фланців – в таблиці 1.2.8.
Рисунок 1.6. Чавунне фланцеве з’єднання за ГОСТ 5525-61
Таблиця 1.2.8
Розміри чавунного фланцевого з’єднання за ГОСТ 5525-61 (мм)
Умов-ний прохід |
b |
f |
r |
d |
D1 |
D2 |
прокладка |
D5 |
a |
Кількість отворів |
Маса фланця кг |
|
D3 |
D4 |
|||||||||||
50 |
20 |
38 |
5 |
19 |
125 |
165 |
54 |
102 |
102 |
3 |
4 |
2,65 |
80 |
22 |
43 |
6 |
19 |
160 |
200 |
80 |
138 |
138 |
3 |
4 |
4,03 |
100 |
22 |
43 |
6 |
19 |
180 |
220 |
105 |
158 |
158 |
3 |
4 |
4,53 |
125 |
24 |
43 |
6 |
19 |
210 |
250 |
130 |
188 |
188 |
3 |
8 |
6,0 |
150 |
24 |
43 |
6 |
23 |
240 |
285 |
156 |
212 |
212 |
3 |
8 |
7,38 |
200 |
26 |
45 |
8 |
23 |
295 |
340 |
206 |
268 |
268 |
3 |
8 |
10,3 |
250 |
28 |
45 |
8 |
23 |
350 |
395 |
256 |
320 |
320 |
3 |
12 |
13,3 |
300 |
28 |
45 |
8 |
23 |
400 |
445 |
306 |
370 |
370 |
4 |
12 |
15,3 |
350 |
30 |
50 |
8 |
23 |
460 |
505 |
356 |
430 |
430 |
4 |
16 |
20,1 |
400 |
32 |
50 |
10 |
26 |
515 |
565 |
406 |
482 |
482 |
4 |
16 |
25,4 |
450 |
32 |
50 |
10 |
26 |
565 |
615 |
456 |
530 |
530 |
4 |
20 |
27,6 |
500 |
34 |
50 |
10 |
26 |
620 |
670 |
506 |
585 |
585 |
4 |
20 |
32,9 |
600 |
36 |
55 |
10 |
31 |
725 |
780 |
606 |
685 |
685 |
5 |
20 |
43,0 |
700 |
40 |
55 |
10 |
31 |
840 |
895 |
710 |
800 |
800 |
5 |
24 |
58,1 |
800 |
44 |
60 |
10 |
34 |
950 |
1015 |
810 |
905 |
905 |
5 |
24 |
80,1 |
900 |
46 |
60 |
10 |
34 |
1050 |
1115 |
910 |
1005 |
1005 |
5 |
28 |
93,5 |
1000 |
50 |
65 |
10 |
37 |
1160 |
1230 |
1010 |
1115 |
1115 |
5 |
28 |
119,0 |
1200 |
56 |
70 |
15 |
43 |
1380 |
1455 |
1210 |
1330 |
1330 |
5 |
32 |
167,0 |
Примітки: 1. Товщина стінок фасонних частин S1 більша за товщину стінок труб S. Збільшення товщини стінки досягається за рахунок зменшення внутрішнього діаметра, як показано пунктиром на рис. 1.6.
2. Отвори для болтів на фланцях повинні бути розміщені так, щоб їх не було ні на горизонтальній, ні на вертикальній осях фланця.
3.Можливе виконання фланців з виступами згідно розмірам D5 і а.
