Засувки клинові з висувним шпинделем з кінцями під приварку 30с507нж, 30с907нж3

Ці засувки (рис. 2.17) застосовуються на трубопроводах для води і пари (засувка 30с907нж3), для води, пари, мастил і нафти (30с507нж) робочою температурою до 300⁰С. Вони розраховані на робочий тиск Р_у до 2,5МПа (25кг/см²) і випробувальний Р_пр до 3,8МПа (38кг/см²).

В таблицях 2.1.21 та 2.1.22 дані номенклатура, тип електроприводу та основні розміри цих засувок.

Засувки установлюють на горизонтальному трубопроводі редуктором або електроприводом догори. При установці засувок у горизонтальному положенні шпинделя має бути застосована опора під електропривод.

Засувки можуть бути виготовлені у експортному і експортному тропічному виконаннях.

30с507нж

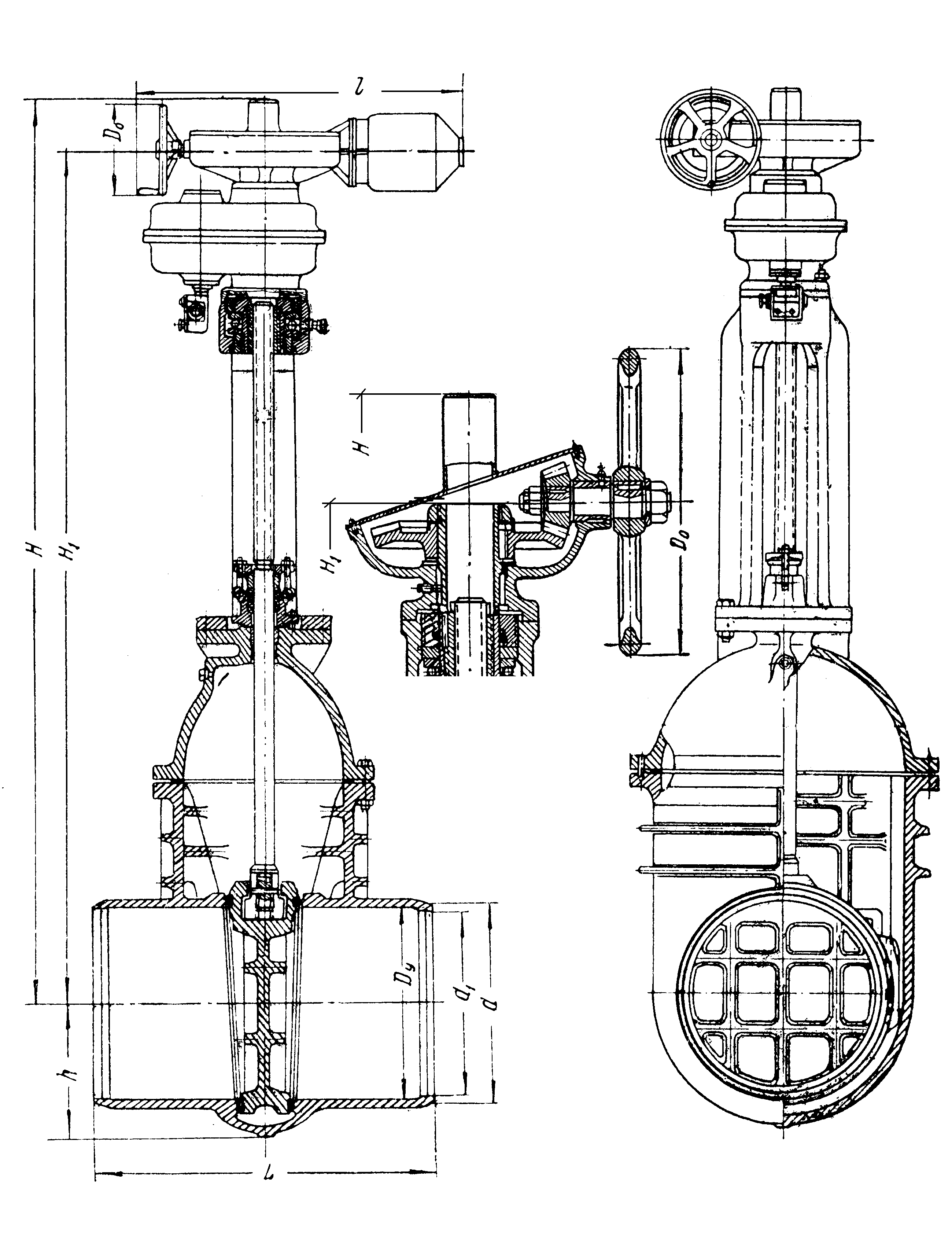

Рисунок 2.17. Засувки 30с507нж, 30с907нж3

Таблиця 2.1.21

Номенклатура і типи електроприводів засувок 30с907нж

Умовний		Електродвигун		Час відкриття або закриття засувки електроприводом, хв.
прохід засувки Dу, мм	Тип електропривода	Тип	Потужність, кВт
400	Б 099.054 вик.II (878085)	4АС10034У3 або АОЛС2-31-4У3	3,2 або 3	1
500	Б 099.053 вик.I (87Г145)	4АС10014У3 або 4АС112М4У3 або АОЛС2-31-4У3	4,25 або 5,6 або 4,5	1,4
600	Б 099.053 вик.I (87Г085)	4АС13234У3 або АОС2-32-4У3	8,9 або 7	1,33

Таблиця 2.1.22

Основні габаритні приєднувальні розміри (мм) і маса (кг)

Умовний прохід Dу, мм	Умовне позначення	L	d	d1	H	H1	h	l	D0	Маса
400	30с907нж3 30с507нж	600	426	404	2280 1950	1415	310	670 -	400 640	618 565
500	30с907нж3 30с507нж	700	530	500	2820 2430	1780	375	570 -	500 1000	1431 1177
600	30с907нж3 30с507нж	800	630	604	3080 2940	2070	450	760 -	500 1000	1637 1410

Виготовлювач і калькоутримувач – Івано-Фран-ківський арматурний завод.

Засувки клинові з невисувним шпинделем фланцеві 30с327нж, 30с527нж, 30с927нж

Ці засувки (рис. 2.18) застосовуються на трубопроводах для води і пари робочою температурою до 300⁰С. Температура навколишнього середовища від -40 до +40⁰С. Відносна вологість до 95% при температурі 35⁰С. Вони розраховані на робочий тиск Р_у до 2,5МПа (25кг/см²) при температурі до 200⁰С, на робочий тиск Р_у до 2,2МПа (22кг/см²) при температурі до 250⁰С і на робочий тиск Р_у до 2МПа (20кг/см²) при температурі до 300⁰С. Випробувальний тиск Р_пр до3,8МПа (38кг/см²).

В таблицях 2.1.23 та 2.1.24 дані номенклатура, тип електроприводу та основні розміри цих засувок.

За особливим замовленням засувки можуть бути виготовлені з електроприводом у вибухозахищеному виконанні.

Засувки 30с327нж і 30с527нж установлюють на трубопроводі в будь-якому робочому положенні, окрім положення редуктором униз, засувку 30с927нж – на горизонтальному трубопроводі електроприводом вертикально догори.

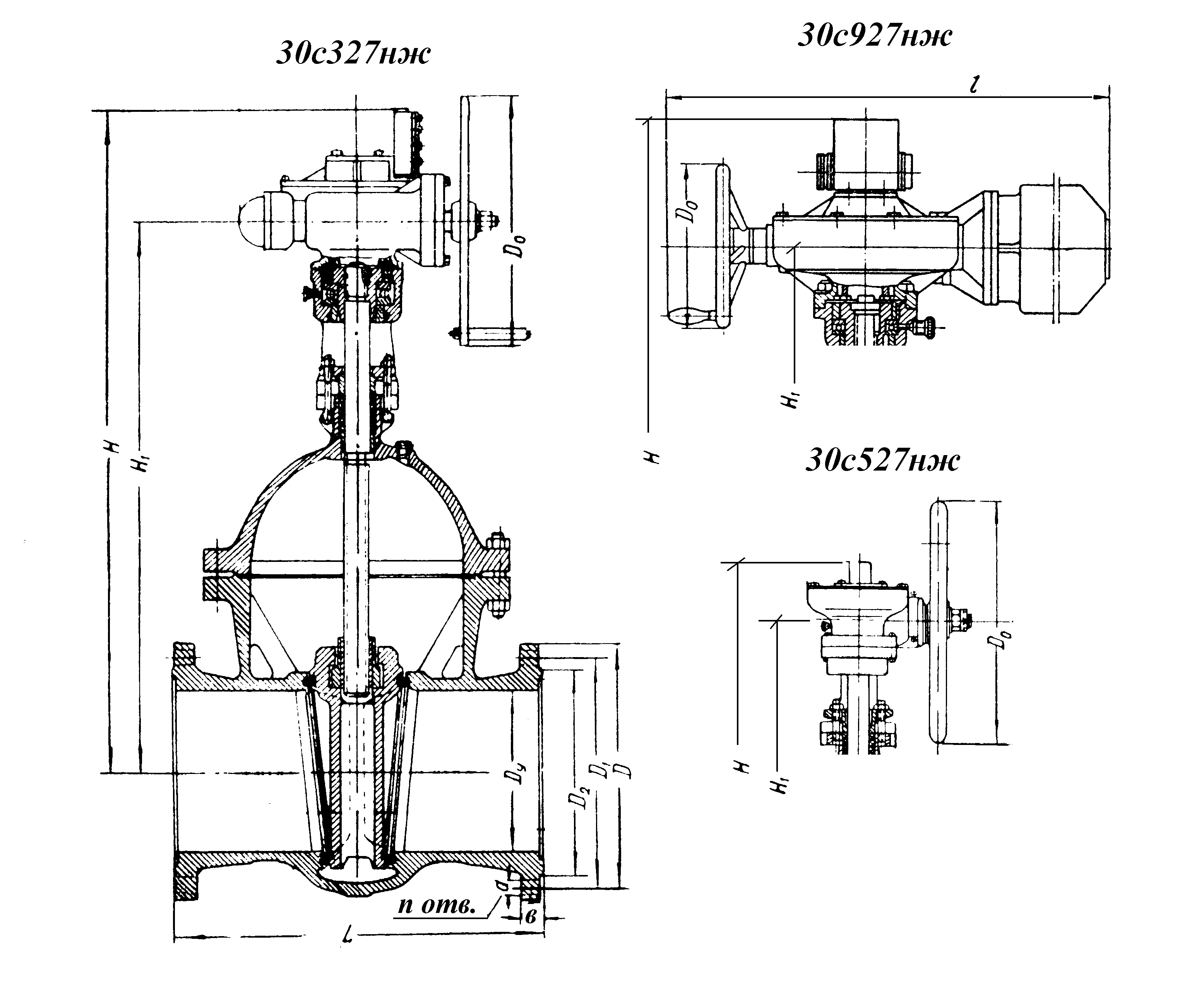

Рисунок 2.18. Засувки 30с327нж, 30с527нж і 30с927нж

Таблиця 2.1.23

Номенклатура і типи електроприводів засувок 30с927нж

Умовний прохід засувки Dу, мм	Тип електроприводу	Електродвигун		Час відкриття або закриття засувки електроприводом, хв.
		Тип	Потужність, кВт
500	Б 099.053 викII (87Г230)	4АС132S4У3 або АОС2-52-4У3	8,5 або 7	2,8 1,2
600	Б 099.053 викII (87Г230)	4АС132S4У3 або АОС2-52-4У3	8,5 або 7	3,3
800	Б 099.053 викII(87Д733)	4АС132S4У3 або АОС2-32-4У3	8,5 або 7	5,8

Таблиця 2.1.24

Основні габаритні приєднувальні розміри (мм) і маса (кг) засувок 30с327нж, 30с527нж, 30с927нж

Dу	Умовні позна-чення	L	D	D1	D2	b	d	H	H1	l	D0	n	Маса
500	30с327нж 30с527нж 30с927нж	700	730	660	615	48	40	1995 2175 1940	1670 1676 1680	- - 1460	1000 1000 400	20	1390 1325 1600
600	30с327нж 30с927нж	800	840	770	720	51	40	2286 1995	1786 1681	- 1460	1000 400	20	1985 2185
800	30с327нж 30с927нж	1000	1075	990	930	59	46	2508 2830	2240 2488	- 1460	800 400	24	3900 4240

Допускається установлювати засувку на горизонтальному трубопроводі в положенні “на ребро” і на вертикальному трубопроводі – “плазом” при умові змащування черв’ячної пари і роликопідшипників густим мастилом і наявності опори під електропривод, при цьому вісь електроприводу має бути розташована горизонтально.

Засувки можуть бути виготовлені у експортному і експортному тропічному виконанні.

Виготовлювачі та калькоутримувачі: Алексинський завод “Тяжпромарматура” (м. Алексин Тульської обл.) – засувки 30с327нж і 30с927нж, D_у=600 мм; Каштимський машинобудівний завод ім. Калініна (м. Каштим Челябінської обл.) – засувки 30с327нж і 30с927нж D_у=500 мм; ВО “Пензтяжпромарматура” – засувки 30с327нж D_у=800 мм, 30с527нж D_у=500 мм; 30с927нж D_у=500 і 800 мм.
