Засувки клинові з висувним шпинделем 30с65нж; 30нж65нж; 30с65нж1; 30с965нж

Ці засувки (рис. 2.15) застосовуються на трубопроводах для води і пари, нафти і мастил – робочою температурою до 300⁰С, агресивних середовищ, води і пари робочою температурою до 200⁰С (30нж65нж). Вони розраховані на робочий тиск Р_у до 2,5МПа (25кг/см²) і випробувальний Р_пр до 3,8МПа (38кг/см²).

Засувку 30с965нж установлюють на горизонтальному трубопроводі вертикально вверх. Засувки 30с65нж, 30нж65нж і 30с65нж1 можна установлювати в будь-якому положенні.

З

30с965нж

асувки D_у=200 і 250 мм можуть бути виготовленні в експортному тропічному виконанні.

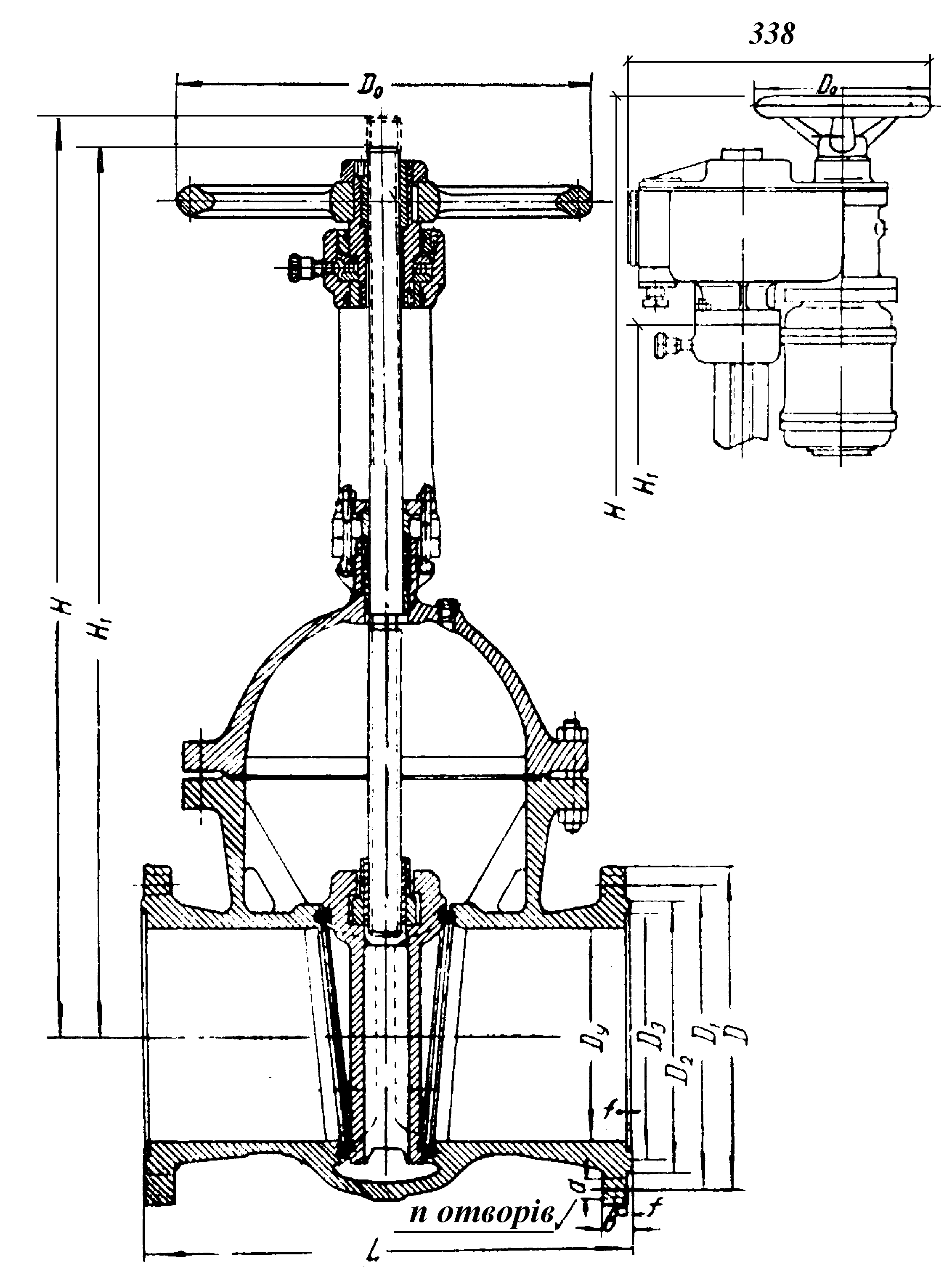

Рисунок 2.15. Засувки 30с65нж; 30нж65нж; 30с65нж1 і 30с965нж

В таблиці 2.1.18 дана номенклатура та основні розміри цих засувок.

Таблиця 2.1.18

Основні габаритні приєднувальні розміри (мм) і маса (кг) засувок 30с65нж; 30нж65нж; 30с65нж1; 30с965нж

Умовний прохід Dу													Маса
	L	D	D1	D2	D3	f	b	d	H	H1	D0	n	з флан цями	з кінцями під приварювання
150	350	300	250	218	204	3	27	27	705	545	320	8	76	64
200	400 370*	360	310	278	260	3	29	27	940	740	360	12	125	97
250	450 420*	425	370	335	313	3	31	30	940	740	400	12	140	103
150**	350	300	260	218	204	3	31	27	934	594	750	8	103	78

Примітки: * - указана довжина засувки з кінцями під приварку;

** - засувка типу МА 11016.

Виробник і калькоутримувач - Намаганський машинобудівний завод ім. ХV з’їзду КПРС (Намаганська обл.).

Засувки клинові з висувним шпинделем фланцеві 30с541нж, 30с941нж1, 30с941нж6

Ці засувки (рис. 2.16) застосовуються на трубопроводах для рідких і газоподібних нафтопродуктів робочою температурою до 425⁰С (засувки D_у=400 і 500мм), сірчистої нафти і світлих нафтопродуктів робочою температурою до 425⁰С (засувки D_у=1000 і 1200 мм). Вони розраховані на робочий тиск Р_у до 1,6МПа (16кг/см²) і випробувальний Р_пр до 2,4МПа (24кг/см²).

В таблицях 2.1.19 та 2.1.20 дані номенклатура, тип електроприводу та основні розміри цих засувок.

Засувки установлюють на горизонтальному трубопроводи редуктором або електроприводом вертикально догори.

Засувки можуть бути виготовлені у експортному і експортному тропічному виконанні.

30с541нж

Рисунок 2.16. Засувки 30с541нж, 30с941нж1, 30с941нж6

Таблиця 2.1.19

Номенклатура і типи електроприводів засувок 30с941нж1, 30с941нж6

Умовний прохід засувки Dу, мм	Тип електродвигуна	Електродвигун		Час відкриття або закриття засувки електроприводом, хв.
		Тип	Потужність, кВт
400	ЭВ-80 (вик. II)	В100L4У2 або ВАО-41-4У2	4	0,48
500	ЭПВ-150Г (вик. I)	В100L4У2 або ВАО-41-4У2	4	1,4
1000	ЭПВ-850Г (вик. I)	В112M4У2 або ВАО-42-4У2	5,5	7,5
1200	ЭПВ-1000Г (вик.I)	В132M4У2 або ВАО-52-4У2	11 або 10	4,3

Таблиця 2.1.20

Основні габаритні приєднувальні розміри (мм) і маса (кг) засувок 30с541нж, 30с941нж1, 30с941нж6

														Маса
Умовний прохід Dу	L	D	D1	D2	d	b	H	H1	H2	l	D0	D01	n	30с541нж	30с941нж1 30с941нж6
400 500 1000 1200	600 700 1200 1400	580 710 1255 1485	525 650 1170 1390	490 610 1110 1325	30 33 45 52	52 40 51 53	1575 2481 4300 5110	1436 1851 3170 3805	1925 2470 - -	1172 1484	240 400 400 600	640 1000 - -	16 20 28 32	678 1260 - -	780 1500 5929 7028

Виготовлювач і калькоутримувач – ВО “Пензатяж-промарматура”.
