Засувки клинові з висувним шпинделем фланцеві 30с64бр; 30с64нж; 30с564нж1; 30с964нж; 30с964нж1

Ці засувки (рис. 2.14) застосовуються на трубопроводах для води, пари, нафти та мастил робочою температурою до 3000С; для води і насиченої пари робочою температурою до 2250С (засувка 30с64бр). Вони розраховані на робочий тиск Ру до 2,5МПа (25кг/см2) і випробувальний Рпр до 3,8МПа (38кг/см2). При температурі 3000С допустимий робочий тиск – до 2МПа (20кг/см2).

Засувки 30с64бр, 30с64нж і 30с564нж1 установлюють на трубопроводі в будь-якому робочому положенні, засувку 30с964нж – на горизонтальному трубопроводі електроприводом вертикально догори (допускається установлювати горизонтально, в положенні “плазом” і “на ребро” при умові змащування черв’ячної пари і роликопідшипників густим мастилом і при наявності опори під електропривод).

30с964нж, 30с964нж1

30с64бр, 30с64нж

30с564нж1

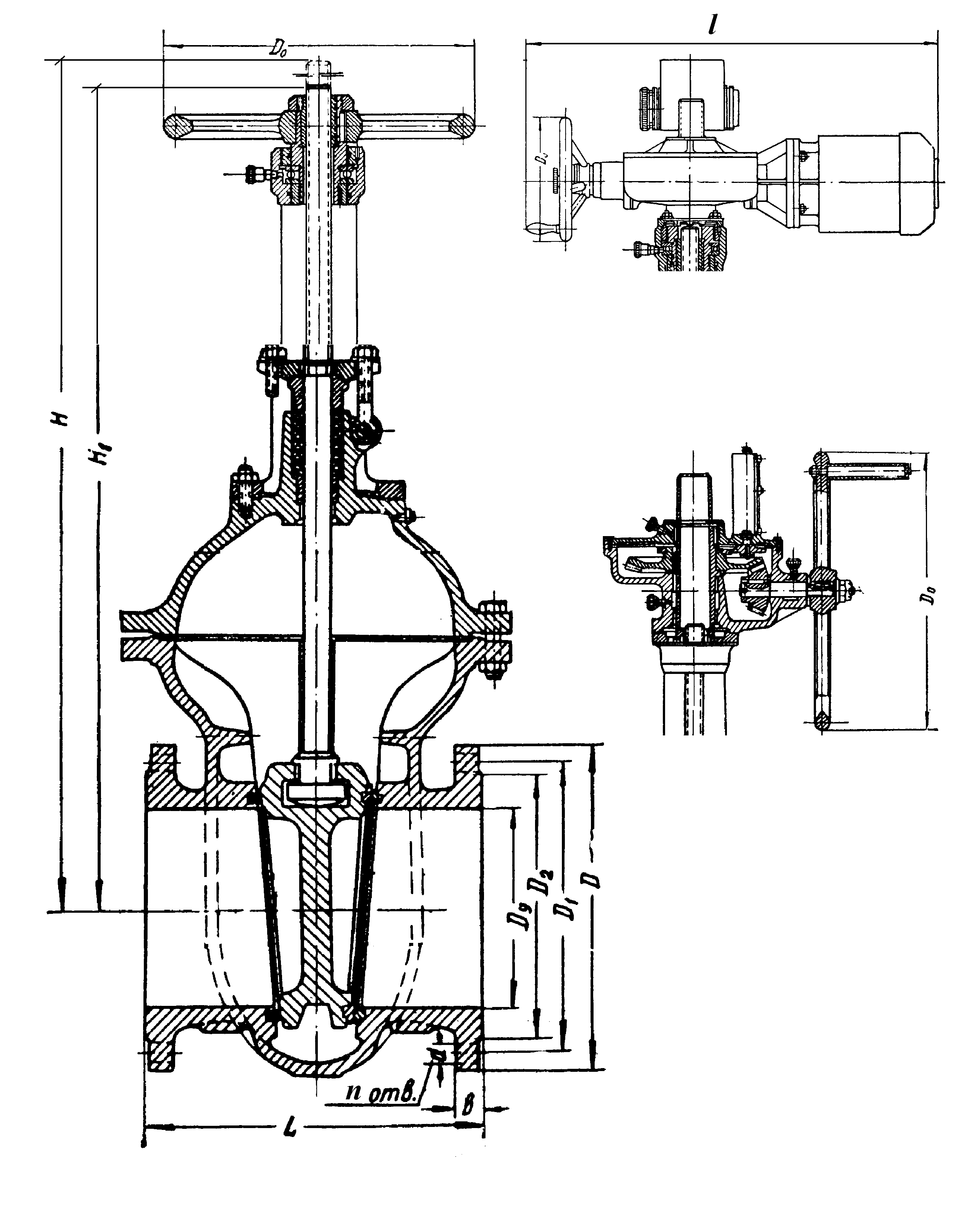

Рисунок 2.14. Засувки 30с64бр, 30с64нж, 30с564нж1, 30с964нж і 30с964нж1

В таблицях 2.1.16 та 2.1.17 дані номенклатура, тип електроприводу та основні розміри цих засувок.

Таблиця 2.1.16

Номенклатура і типи електроприводів засувок 30964нж і 30с964нж1

Умовний

Тип

електродвигуна

Електродвигун

Час відкриття

прохід засувки Dу, мм

Тип

Потужність, кВт

або закриття засувки електроприводом, хв.

200

Б 099.098-03М

4АХС80А-4У3 або АОЛС2-21-4У3

1,3

1,8

500

Б 099.053 (вик.II)

4АС13264У3 або АОС-52-4У3

8,5

або 7

1,6

800

1000

Б 099.053 (вик.II)

4АС10034У3 або АОС2-51-4У3

4,25

або 4,5

5,8

Таблиця 2.1.17

Основні габаритні приєднувальні розміри (мм) и маса (кг)

Умовне позначення

Умовний прохід, Dу

L

D

D1

D2

d

b

H

H1

l

D0

n

Маса

30с 64бр

30с 64нж

30с964нж

200

400

360

310

278

27

31

1190

1300

900

900

-

530

460

240

12

230

280

30с564нж1

30с964нж1

500

700

730

660

615

40

48

2380

2440

2092

1952

-

1460

1000

400

20

1320

1588

30с964нж

800

1000

1000

1075

1020

990

930

46

59

3765

3590

3115

3115

1460

1460

400

24

4160

5120

Виробники і калькоутримувачі: Київський завод “Гармаш” (30с64бр Dу=200); Донецькі центральні ремонтні майстерні (30с64нж Dу=200); ВО “Пензатяжпромарматура” (30с564нж Dу=500; 30с964нж Dу=800 и 1000мм; 30с964нж1 Dу=500).
