Засувка клинова з невисувним шпинделем з електроприводом з кінцями під приварку л12014 (30с924нж)

Ці засувки (рис. 2.12) застосовується на трубопроводах для води робочою температурою до 150⁰С. Вони розраховані на робочий тиск Р_у до 2,5МПа (25кг/см²) і випробувальний Р_пр до 3,8МПа (38кг/см²).

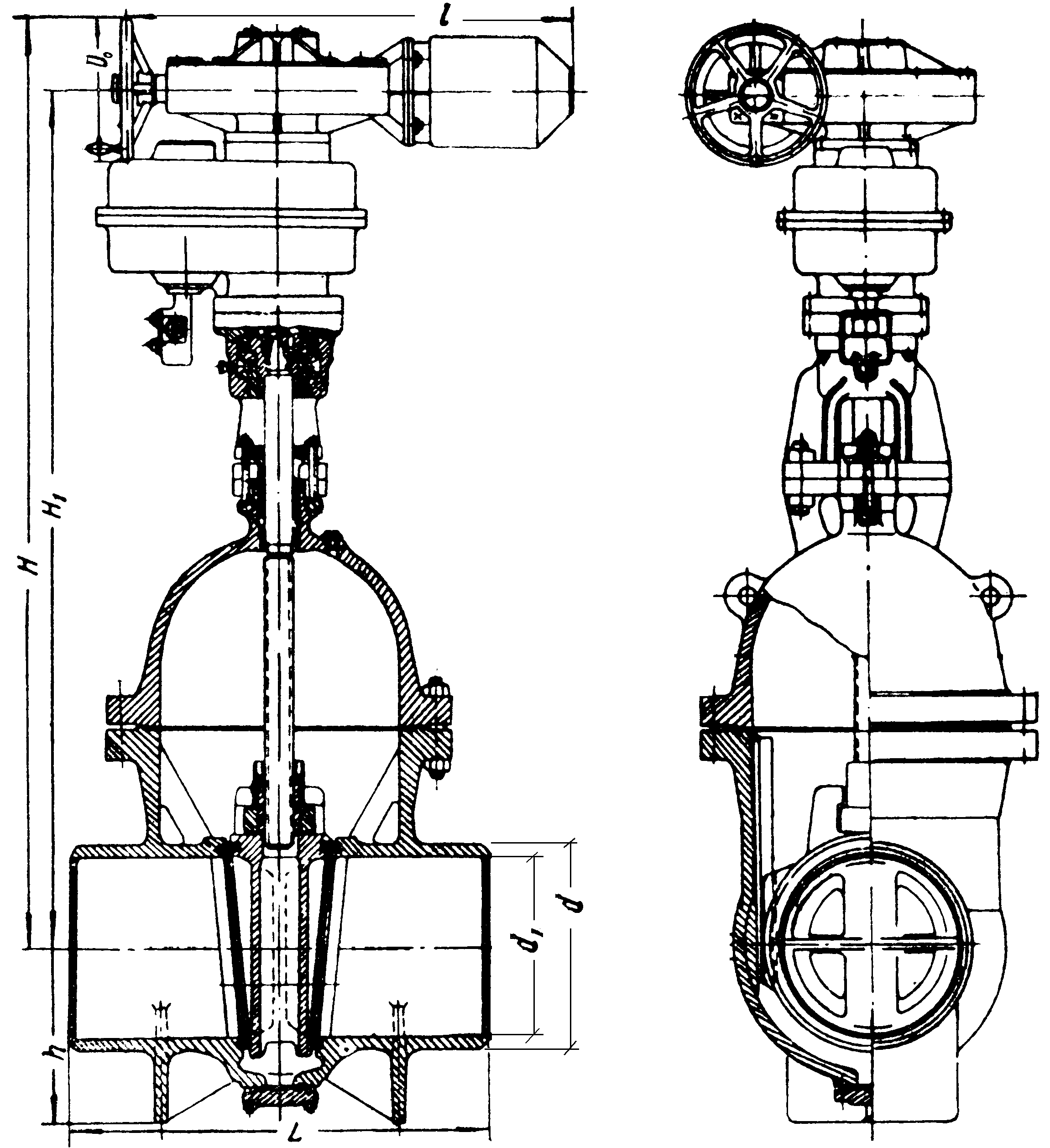

Рисунок 2.12. Засувка Л12014 (30с 924нж)

Управління засувкою – від електроприводу Б 099. 104-09м з електродвигуном 4АС132S4У3 або АОС2-42-4У3 (потужність 8,5 або 7,5 кВт, час повного відкриття або закриття засувки електроприводом – 5,5 хв.). Допустиме застосування електроприводу ЭП8-1000Г.

Електропривод розрахований на роботу при перепаді тиску робочого середовища на затворі не більше 0,9МПа (9 кг/см²).

Засувку установлюють на трубопроводі в будь-якому робочому положенні, окрім положення електроприводом униз. При установленні засувки з горизонтальним розташуванням шпинделя під електропривод установлюють додаткову опору.

В таблиці 2.1.13 дані номенклатура та основні розміри цих засувок.

Таблиця 2.1.13

Основні габаритні приєднувальні розміри (мм) и маса (кг)

Умовний прохід	L	d	d1	H	H1	l	h	D0	Маса
1200 1400	2200 2800	1280 1440	1198 1392	3330 3330	2920 2920	730 730	970 970	500 500	11615 12365

Виробник – ВО “Казтяжпромарматура” (м. Усть-Каменогорськ, Казахстан).

Калькоутримувач – ЛПОА “Знамя труда” ім.. В.І.Леніна (Санкт-Петербург).

Засувки клинові з висувним шпинделем зварні 30с46нж, 30с946нж, 30нж46нж; 30нж946нж

Ці засувки (рис. 2.13) застосовуються на трубопроводах для води, пари та інших рідких і газоподібних неагресивних середовищ робочою температурою до 300⁰С (засувки 30с46нж і 30с946нж); рідких і газоподібних агресивних середовищ робочою температурою до 300⁰С (засувки 30нж46нж і 30нж946нж). Температура навколишнього середовища від -30⁰С до +40⁰С (засувки 30нж46нж і 30нж946нж). Робочий тиск Р_у до 0,6МПа (6кг/см²) і випробувальний Р_пр до 0,9МПа (9кг/см²).

В таблицях 2.1.14 та 2.1.15 дані номенклатура, тип електроприводу та основні розміри цих засувок.

За особливим замовленням засувки можуть бути виготовленні з електроприводом у вибухозахищеному виконанні.

30с46нж

30нж46нж

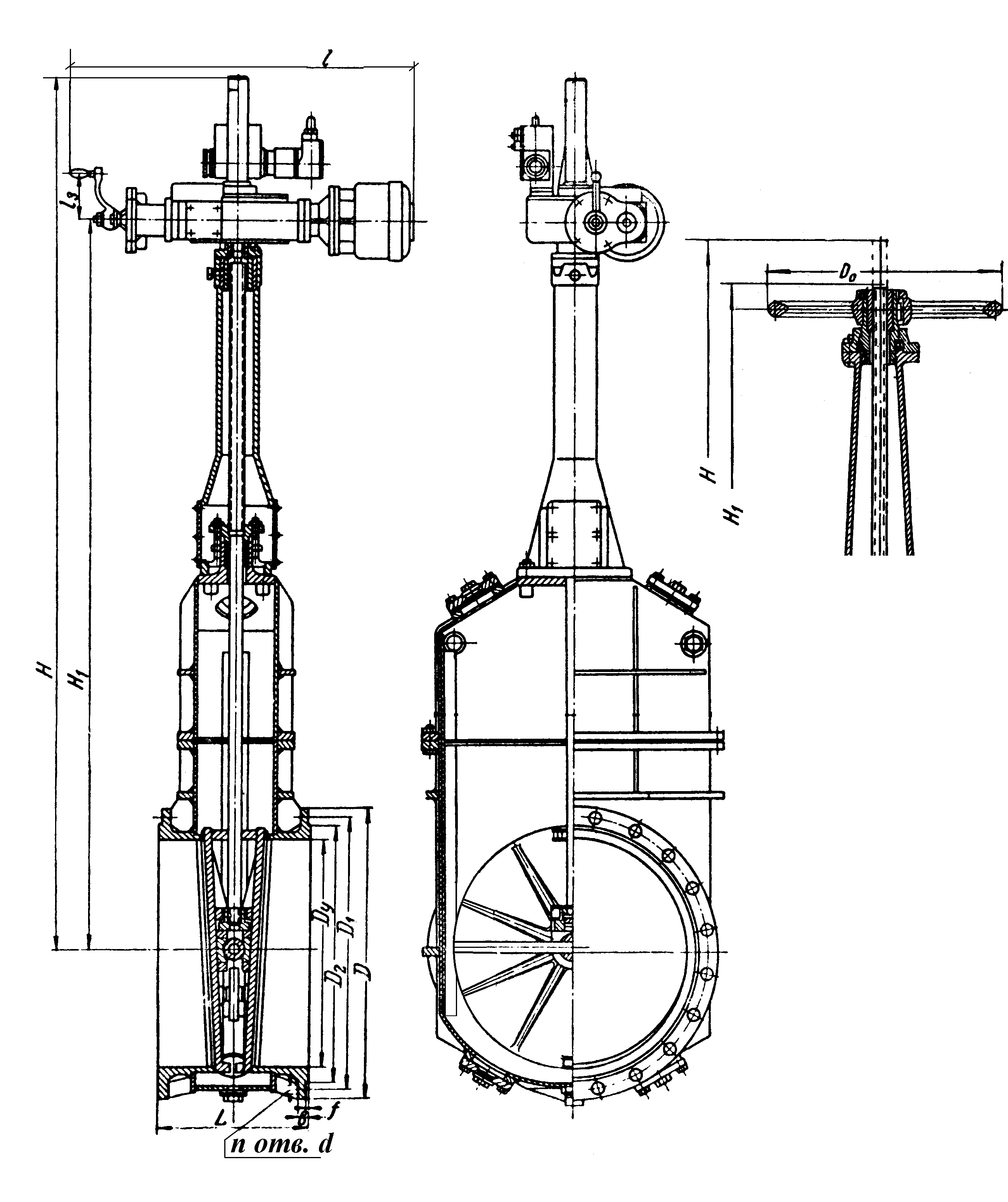

Рисунок 2.13. Засувки 30с46нж, 30с946нж, 30нж 46нж; 30нж946нж

Таблиця 2.1.14

Номенклатура і типи електроприводів засувок 30с946нж і 30нж946нж

Умовний прохід засувки Dу, мм	Тип електропривода	Електродвигун		Час відкриття або закриття засувки електроприводом, хв.
		Тип	Потужність, кВт
400	Б 099.098-03М	4АХС80А-4У3 або АОЛС2-21-4У3	1,3	2,7
500 600	Б 099.100-06М	4АС100S4У3 або АОЛС2-31-4У3	3,2 або 3	1,3 1,6

Засувки установлюють на трубопроводах в будь-якому робочому положенні, окрім положення приводом униз. При горизонтальному розташуванні засувки під електропривод має бути установлена опора.

Засувки можуть бути виготовленні в експортному і експортному тропічному виконанні.

Таблиця 2.1.15

Основні габаритні приєднувальні розміри (мм) и маса (кг)

Умовне позначення	Умовний прохід, Dу	L	D	D1	D2	d	b	f	H	H1	l	D0	n	Маса
30с46нж 30нж46нж 30с946нж 30нж946нж	400	310	565	515	482	27	24	3	1636 1653	1285 -	- 605	450 450	16	248 293
30с46нж 30нж46нж 30с946нж 30нж946нж	500	350	670	620	585	27	25	3	2175 2194	1674 -	- 665	640 400	20	375 460
30с46нж 30нж46нж 30с946нж 30нж946нж	600	390	755	705	670	27	25	3	2440 2460	1886 -	- 665	640 400	20	476 560

Виробник і калькоутримувач – ВО “Пензатяжпромарматура”.
