Засувки клинові з висувним шпинделем з електроприводом фланцеві ма 11021; ма 11031; ма 11071
Ці засувки (рис. 2.11) застосовуються на трубопроводах для води, пари, рідких і газоподібних нафтопродуктів робочою температурою від -40 до +4250С (засувки МА 11021.07, Dу=300 і 350 мм і МА 11021.01, Dу=600 мм) та від -60 до +6000С (засувки МА 11021.07, Dу=600 мм, МА 11031.07, Dу=400 мм і МА 11071.07, Dу=250, 300 і 350 мм). Температура навколишнього середовища від -40 до +550С. Засувки розраховані на робочий тиск Ру до 1,6МПа (16кг/см2) і випробувальний тиск Рпр до 2,4МПа (24кг/см2).

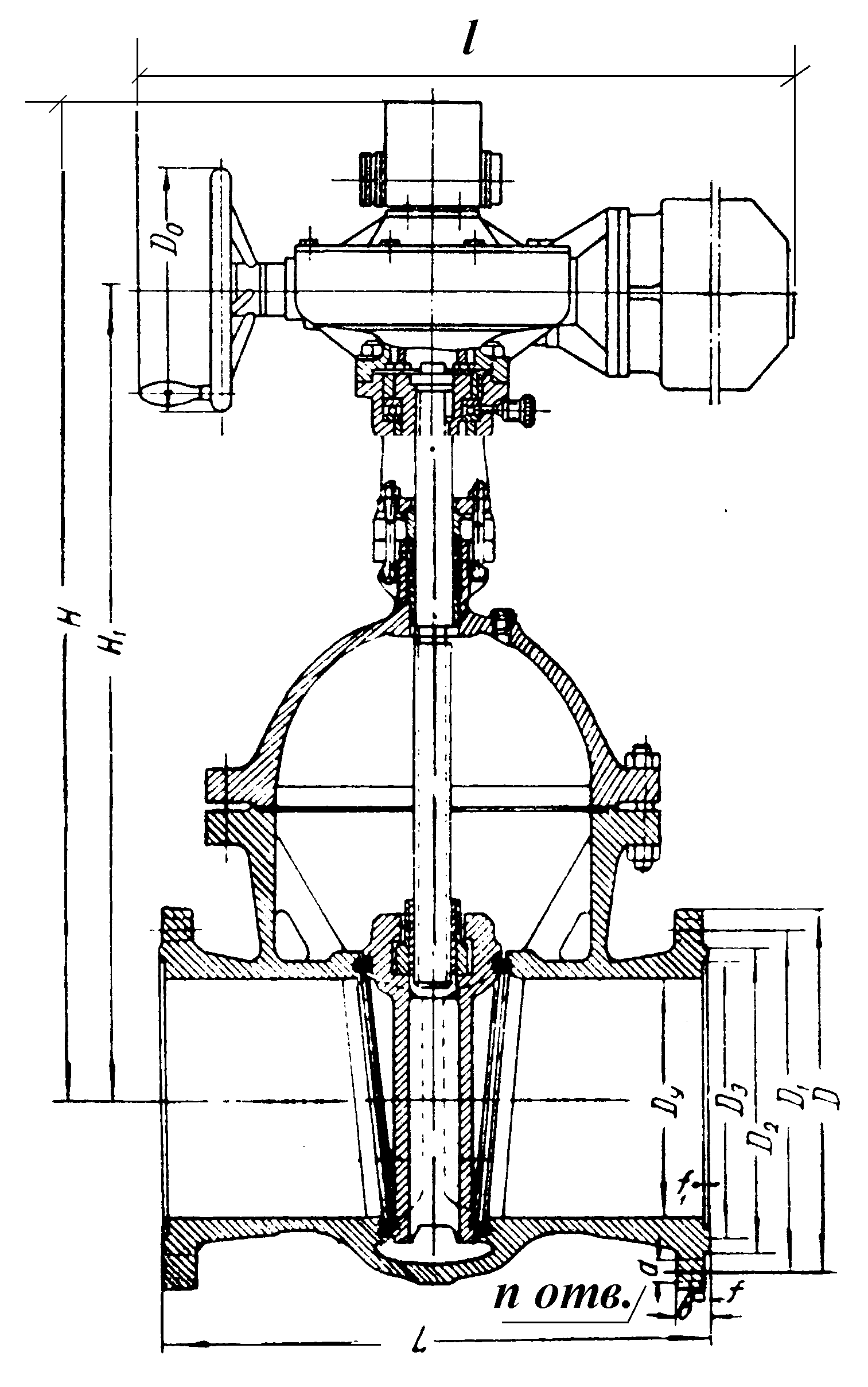

Рисунок 2.11. Засувки МА 11021, МА 11031 і МА11071
В таблицях 2.1.11 та 2.1.12 дані номенклатура, тип електроприводу та основні розміри цих засувок.
Засувки установлюють на горизонтальному трубопроводі електроприводом вертикально догори.
Засувки можуть бути виготовлені в експортному і експортному тропічному виконанні.
Таблиця 2.1.11
Номенклатура і типи електроприводів засувок МА 11021, МА 11031 і МА 11071
Умовне позначення |
Умовний прохід, Dу |
Тип електро приводу |
Електродвигун |
Час відкриття або закриття засувки електроприводом, с |
|
Тип |
Потужність, кВт |
||||
МА 11071.07 МА 11031.07 МА 11021.07 |
250, 300, 350 400 350 |
ЭВ-25М (вик. d) |
380в4У2 або ВАОА-13-42У |
1,5 |
42 70 48 |
МА 11021.01
МА 11021.07 |
600 |
ЭПВ-150Г (вик. 1) |
810L4У2 або ВАО-41-4У2 |
4 |
180 |
Таблиця 2.1.12
Основні габаритні приєднувальні розміри (мм) и маса (кг)
Умовне позначення |
Умовний прохід, Dу |
L |
D |
D1 |
D2 |
D3 |
d |
b |
f |
H |
H1 |
l |
D0 |
n |
Маса |
МА 11071.07 |
250 |
450 |
405 |
355 |
320 |
313 |
27 |
27 |
3 |
1475 |
990 |
885 |
240 |
12 |
390 |
МА 11021.07 МА 11071.07 |
300 |
500 |
460 |
410 |
378 |
364 |
27 |
27 |
4 |
1730 |
1190 |
885 |
240 |
12 |
490 |
МА 11021.07 МА 11071.07 |
350 |
550 |
520 |
470 |
438 |
- 422 |
27 |
30 |
- 1 |
1730 |
1190 |
885 |
240 |
16 |
495 |
МА 11031.07 |
400 |
600 |
580 |
525 |
490 |
474 |
30 |
32 |
4 |
1730 |
1190 |
885 |
240 |
16 |
515 |
МА 11021.01 МА 11021.07 |
600 |
800 |
840 |
770 |
720 |
678 |
40 |
43 |
5 |
2990 |
2270 |
1356 |
400 |
20 |
2100 |
Виробники: Алексинський завод “Тяжпромарматура” (м. Алексин, Тульської обл), Бежицький сталеливарний завод (МА 11021.07, Dу=300).
