Засувки клинові з висувним шпинделем фланцеві 31ч6бр, 31ч6нж, 31ч906бр, 31ч906нж

Ці засувки (рис. 2.10) застосовуються на трубопроводах для води та пари (засувки 31ч6бр та 31ч906бр), для води, пари, кам’яновугільних смол, надсмольних вод фенолятів, забруднених неабразивними матеріалами, неагресивних рідин (засувки 31ч6нж та 31ч906нж) з робочою температурою до 225⁰С. Вони розраховані на робочий тиск Р_у до 1МПа (10кг/см²) і випробувальний тиск Р_пр до 1,5МПа (15кг/см²). При підвищеній температурі допустимий робочий тиск знижується:

при температурі до 90⁰С робочий тиск Р_р до 1МПа;

150⁰С..................................0,96МПа

200⁰С...................................0,9МПа

225⁰С..................................0,85МПа

В таблицях 2.1.9 та 2.1.10 дані номенклатура, тип електроприводу та основні розміри цих засувок.

Засувки встановлюють:

на горизонтальному трубопроводі маховиком (електроприводом) догори з вертикальним розміщенням шпинделя;

в положенні “на ребро” з горизонтальним розміщенням шпинделя;

на вертикальному трубопроводі в положенні “плазом” з горизонтальним розміщенням шпинделя;

При установці в положенні “на ребро” електропривод повинен бути установлений віссю електродвигуна горизонтально; при цьому слід передбачати підпору під електродвигун.

31ч906бр

31ч906нж

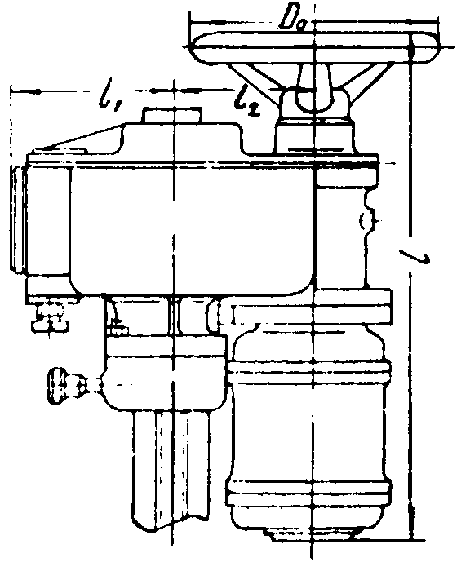

Рисунок 2.10. Засувки 31ч 6бр, 31ч6нж, 31ч906бр і 31ч906нж

Таблиця 2.1.9

Номенклатура і типи електроприводів засувок 31ч906бр і 31ч906нж

Умовний прохід Dу, мм	Умовне позначення	Тип електроприводу	Електродвигун		Час відкриття або закриття засувки електродвигуном, хв.
			Тип	Потужність, кВт
150	31ч 906нж	ТЭ099058-04М	4АА5684У3 або АОЛ-12-4У3	0,18	2,6
200 250	31ч 906бр	Б 099.098 -03М	4АХС8айЧУ3 або АОЛС2-21-4У3	1,3	0,7 2

Засувки можуть бути виготовлені з електроприводом у вибухозахищеному виконанні, а також в експортному та експортному тропічному виконанні.

Таблиця 2.1.10

Основні габаритні приєднувальні розміри (мм) і маса (кг) засувок 31ч6бр, 31ч6нж, 31ч906бр, 31ч906нж

Умовне позначення	Умовний прохід Dу	L	D	D1	D2	b	d	H	H1	l	D0	n	Маса
31ч 6бр	50	180	160	125	102	19	18	355	290	-	160	4	15,9
31ч 6бр 31ч 6нж	80	210	195	160	138	19	18	476	362	-	160	4	25,9
31ч 6бр	100	230	215	180	158	19	18	543	435	-	200	8	36
31ч 6бр 31ч 6нж	125	255	245	210	188	21	18	665	527	-	240	8	55,3
31ч 6нж 31ч 906нж	150	280	280	240	212	21	23	770 1133	600 -	- 345	240 150	8	77,2 117,7
31ч 6бр 31ч 906бр	200	330	335	295	268	23	23	900 1068	695 693	- 848	280 240	8	125 184
31ч 6бр 31ч 906бр	250	450	390	350	320	23	23	1090 1202	830 823	- 848	320 240	12	175 228,5

Виробники: ВО “Белгородхиммаш” (Ракитянський арматурний завод, сел. Ракітне Бєлгородської обл.) - 31ч6бр, D_у=250 мм; ВО “Кролевецьпромарматура” (м. Кролевець, Сумської обл.) - 31ч6бр, D_у=50 мм; Георгієвський арматурний завод ім. В.І.Леніна – 31ч6бр, D_у=200 та 250 мм, 31ч906бр, D_у=200 та 250 мм, 31ч6нж, D_у=80, 125 та 150 мм; 31ч906бр D_у=150 мм.

Калькоутримувач – Георгієвський арматурний завод ім. В.І.Леніна (м. Георгієвськ Ставропольського краю).
