Засувки клинові з невисувним шпинделем фланцеві 30ч330бр, 30ч530бр, 30ч730бр і 30ч930бр
Ці засувки (рис. 2.9) застосовуються на трубопроводах для води та пари (засувки 30ч330бр, 30ч930бр, Dу=1200, 1400, 1600мм), води з робочою температурою до 1200С (засувки 30ч530бр та 30ч930бр, Dу=500 та 1600 мм), а також для води з робочою температурою до 40 0С (засувка 30ч730бр). Вони розраховані на робочий тиск Ру до 1МПа (10кг/см2) і випробувальний тиск Рпр до 1,5МПа (15кг/см2).
Електроприводи засувок Dу=1400 та 1600 мм розраховані на роботу з обов’язковим вирівнюванням тиску середовища з обох сторін затвору до 0,8МПа (8 кг/см2). Для цього вказані засувки виготовляють з обводом.
30ч930бр 30ч330бр 30ч730бр
30ч530бр

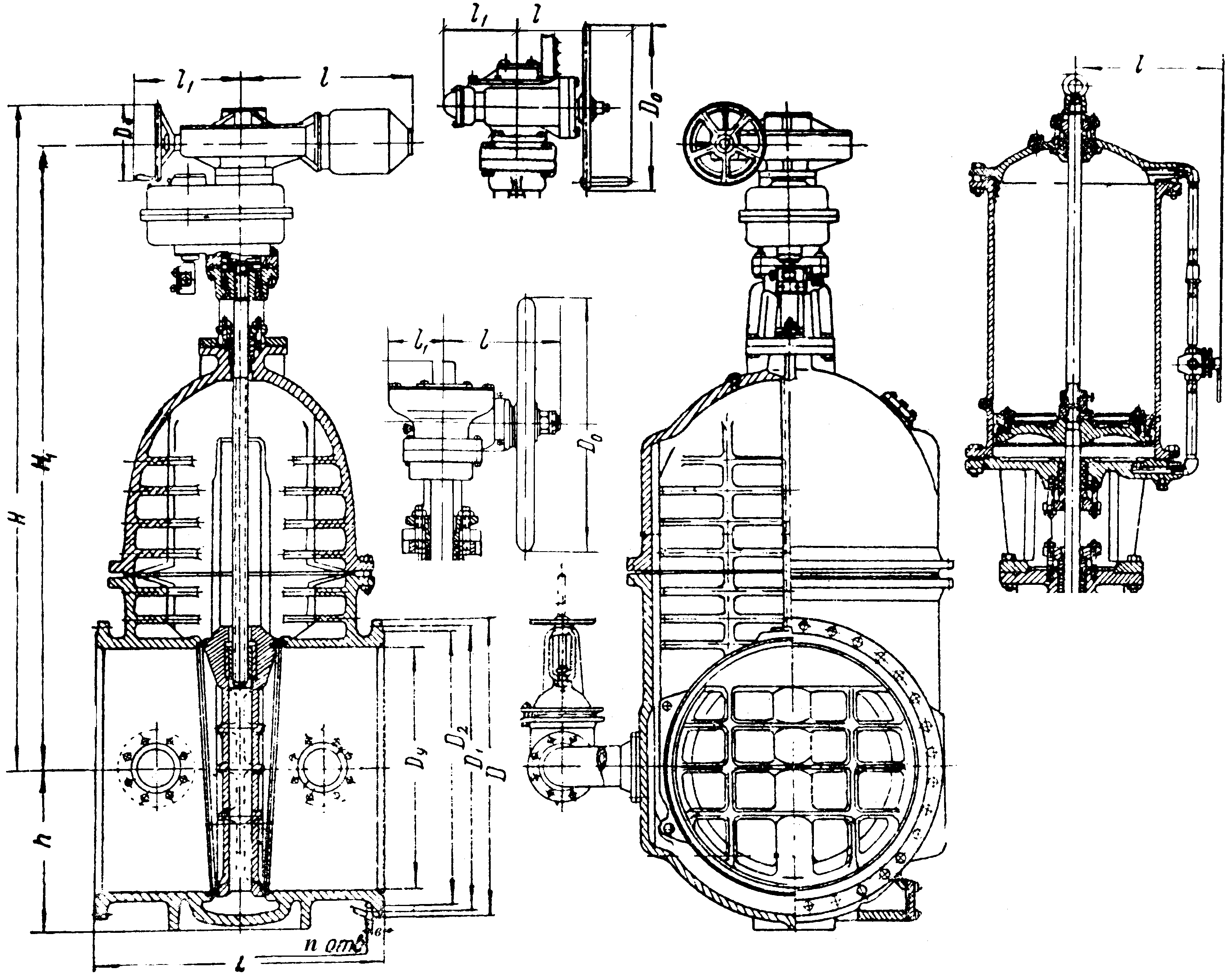

Рисунок 2.9. Засувки 30ч930бр, 30ч330бр, 30ч530бр і 30ч730бр
В таблицях 2.1.7 та 2.1.8 дані номенклатура, тип електроприводу та основні розміри цих засувок.
Таблиця 2.1.7
Номенклатура і типи електроприводів засувок 30ч930бр
Умовний |
Тип |
Електродвигун |
Час відкриття |
|
прохід Dу, мм |
електро-приводу |
Тип |
Потужність, кВт |
або закриття засувки електродвигуном, хв. |
600 |
Б 099.054, вик.ІІ (87В085) |
4АХС100S493 або АОЛС2-31-493 |
3,2 або 3 |
1,6 |
1000 |
Б 099.053, вик.II (87Г230) |
4АС132S493 або АОС-52-493 |
8,5 або 7 |
2,1 |
1200 |
Б 099.060, вик.II |
4АС100L493 або АОС-51-493 |
4,25 або 4,5 |
4,5 |
1400 |
Б 099.060, вик.II |
4АС132S493 або АОС-52-493 |
8,5 або 7 |
5,2 |
1600 |
Б 099.060, вик.II |
4АС132S493 або АОС-52-493 |
8,5 або 7 |
4,8 |
Засувки можуть бути виготовленні у експортному та експортному тропічному виконанні. Виробник – ВО “Пензатяжпромарматура”.
Таблиця 2.1.8
Основні габаритні приєднувальні розміри (мм) і маса (кг) засувок 30ч330бр, 30ч530бр, 30ч730бр, 30ч930бр
Умовне позначення |
Умовний прохід Dу |
L |
D |
D1 |
D2 |
b |
d |
H |
H1 |
h |
l |
l1 |
D0 |
n |
Маса |
30ч 530бр 30ч 730бр 30ч 930бр |
600 |
800 |
780 |
725 |
685 |
31 |
30 |
1894 2729 1721 |
1574 2122 1455 |
405 |
235 390 563 |
215 - 462 |
640 - 320 |
20 |
1105 1320 1178 |
30ч 530бр 30ч 930бр |
1000 |
1200 |
1220 |
1160 |
1110 |
45 |
33 |
2800 2688 |
2100 2274 |
622 |
380 796 |
220 664 |
1000 400 |
28 |
4187 4393 |
30ч 330бр 30ч 930бр |
1200 |
1400 |
1455 |
1380 |
1325 |
51 |
40 |
3118 3004 |
2508 2690 |
775 |
424 796 |
335 664 |
800 400 |
32 |
7540 7880 |
30ч 930бр |
1400 |
1900 |
1675 |
1590 |
1525 |
57 |
46 |
3810 |
3496 |
885 |
796 |
664 |
400 |
36 |
9980 |
30ч 930бр |
1600 |
2200 |
1915 |
1820 |
1750 |
63 |
52 |
3810 |
3496 |
958 |
796 |
664 |
400 |
40 |
9934 |
