Засувки клинові з невисувним шпинделем фланцеві 30ч25бр, 30ч525бр і 30ч925бр

Ці засувки (рис. 2.7 і 2.8) застосовуються на трубопроводах для води (засувки D_у=1000, 1200 та 1400мм) і води та пари (засувки D_у=1400, 1600 та 2000 мм) з робочою температурою до 100⁰С. Вони розраховані на робочий тиск Р_у до 0,25МПа (2,5кг/см²) і випробувальний Р_пр до 0,4МПа (4кг/см²).

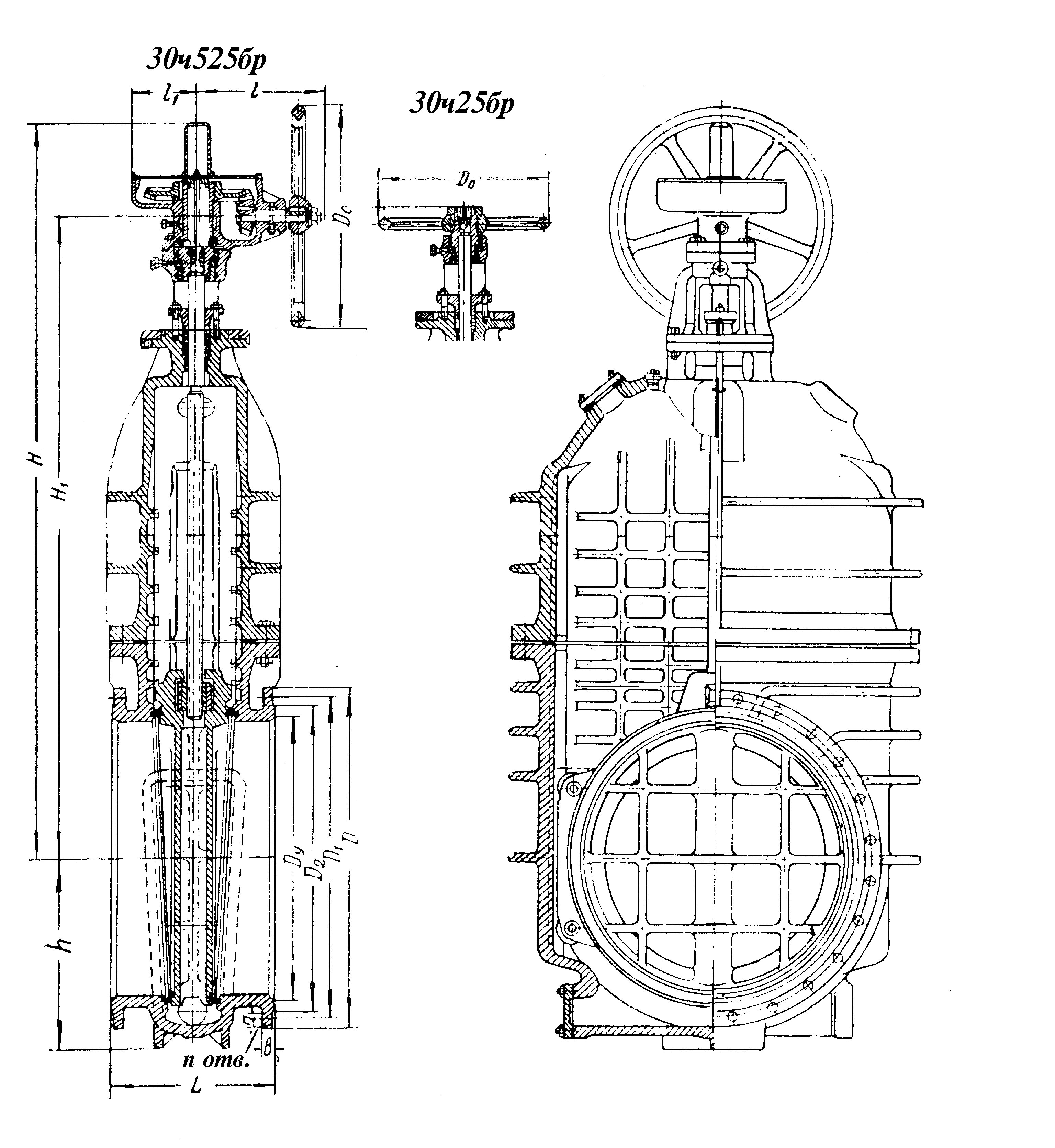

Рисунок 2.7. Засувка 30ч525бр і 30ч25бр

В таблицях 2.1.5 та 2.1.6 дана номенклатура, тип електроприводу та основні розміри цих засувок.

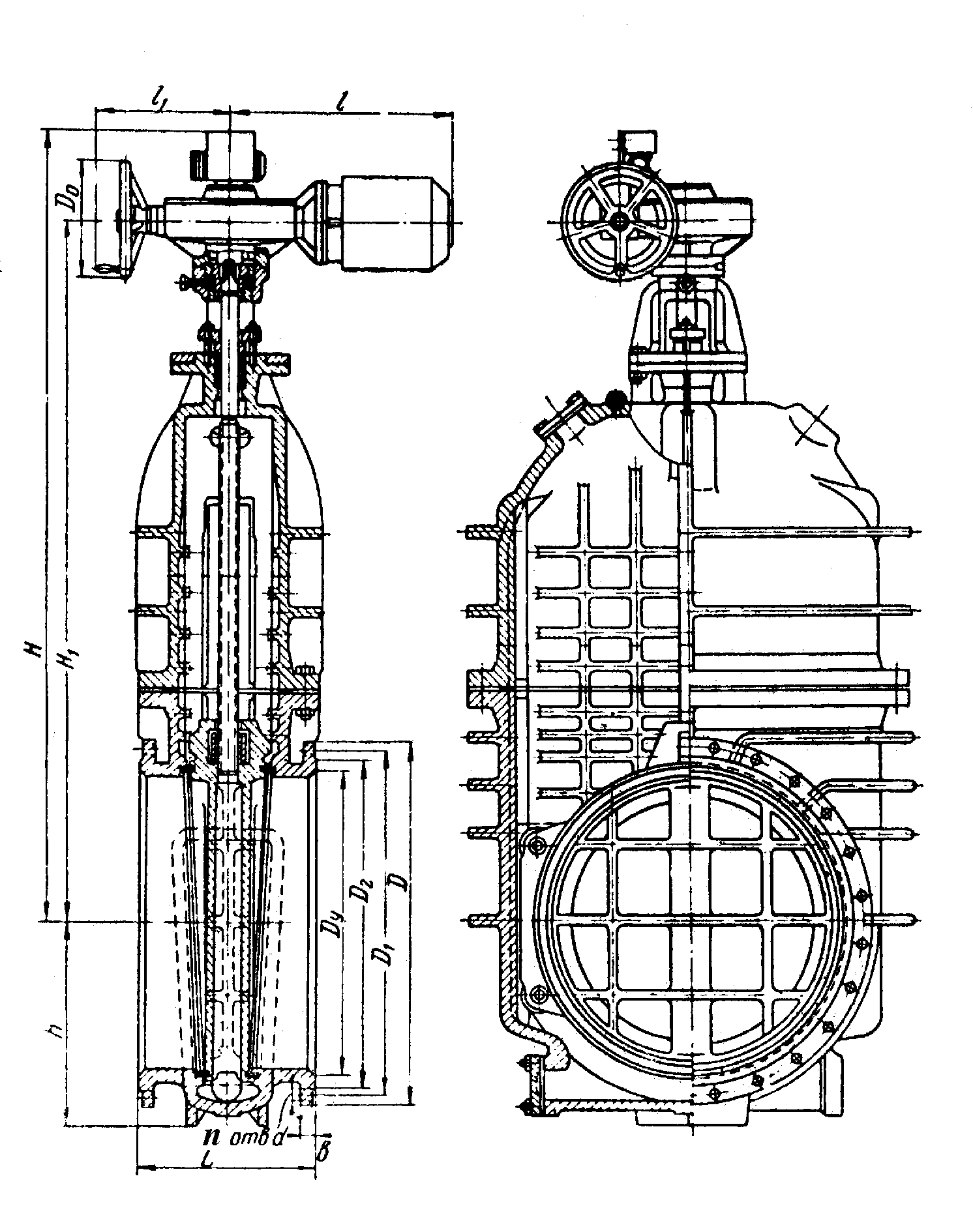

Рисунок 2.8. Засувка 30ч925бр

Таблиця 2.1.5

Номенклатура і типи електроприводів засувок 30ч925бр

Умовний	Тип	Електродвигун		Час відкриття
прохід Dу, мм	електро-приводу	Тип	Потужність, кВт	або закриття засувки електродвигуном, хв.
1000	Б 099.054, вик.II (87В085)	4АС100S4У3 або	3,2 або 3	1,2
		АОПС2-31-4У13
1200	Б 099.053, вик.II (87Г015)	4АС100L4У3 або АОC514У3	4,25 або 4,5	1,3
1400	Б 099.053, вик.II (87Г230)	4АС13254У3 або	8,5 або 7	2,6
		АОС2-52-4У13
1600	Б 099.053, вик.II (87Г230)	4АС13254У3 або	8,5 або 7	3,2
		АОС2-52-4У13
2000	Б 099.060, вик.I (87Д455)	4АС100L4У3 або АОС-51-4У13	4,25 або 4,5	5,7

Засувки встановлюють на горизонтальному трубопроводі з вертикальним розташуванням шпинделя, маховиком або приводом догори. Допускається установка засувок “на ребро”. При цьому треба передбачати підпору під електропривод.

Таблиця 2.1.6

Основні габаритні приєднувальні розміри (мм) і маса (кг) засувок 30ч525бр, 30ч925бр

Умовний прохід Dу	L	D	D1	D2	b	d	H	H1	h	l	l1	D0	n	Маса
1000	550	1175	1120	1080	31	30	2405 2480	2130 2160	640	563 215	462 140	240 640	28	3000
1200	700	1375	1320	1280	35	30	2930 3155	2615 2655	760	796 381	664 220	400 1000	32	4500
1400	900	1575	1520	1480	39	30	3287	3010	850	796	664	400	36	5200
1600	1000	1785	1730	1690	43	30	3835	3200	915	796	664	400	40	6500
2000	1500	2190	2130	2090	49	30	4350	4150	1145	796	664	400	48	12000

Примітка: В чисельнику дробу вказані розміри засувки 30ч925бр, а в знаменнику – 30ч525бр.

Виробники: ВО “Пензатяжпромарматура” (D_у=1000, 1200,1400,1600 та 2000 мм) та Дебальцевський завод з ремонту металургійного обладнання (м. Дебальцеве Донецької обл.)( D_у=1200 мм та 1400 мм).
