Засувки паралельні з невисувним шпинделем фланцеві 30ч15бр; 30ч515бр; 30ч715бр і 30ч915бр

Ці засувки (hис. 2.3 – 2.6) застосовуються на трубопроводах для води з робочою температурою до 120⁰С (засувка 30ч15бр; 30ч515бр і 30ч915бр) та до 40⁰С (засувка 30ч715бр). Вони розраховані на робочий тиск Р_у до 1МПа(10кг/см²) і випробувальний Р_пр до 1,5МПа(15кг/см²).

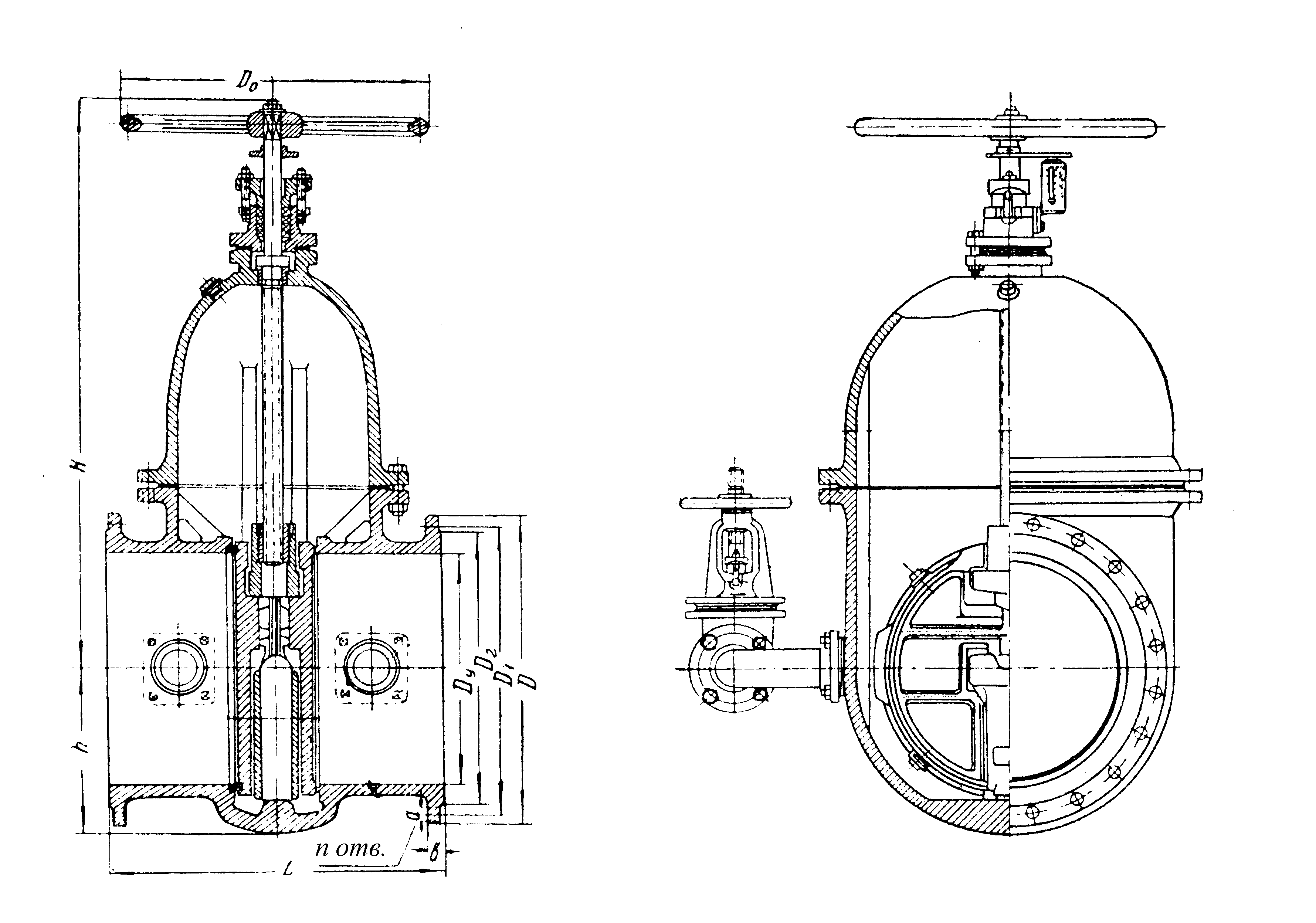

Рисунок 2.3. Засувка 30ч15бр

В таблицях 2.1.3 та 2.1.4 дана номенклатура, тип електроприводу та основні розміри цих засувок.

Засувки встановлюють на горизонтальному трубопроводі з вертикальним розташуванням шпинделя, маховиком або приводом догори. Засувка 30ч15бр може бути установлена горизонтально “плазом” або “на ребро”.

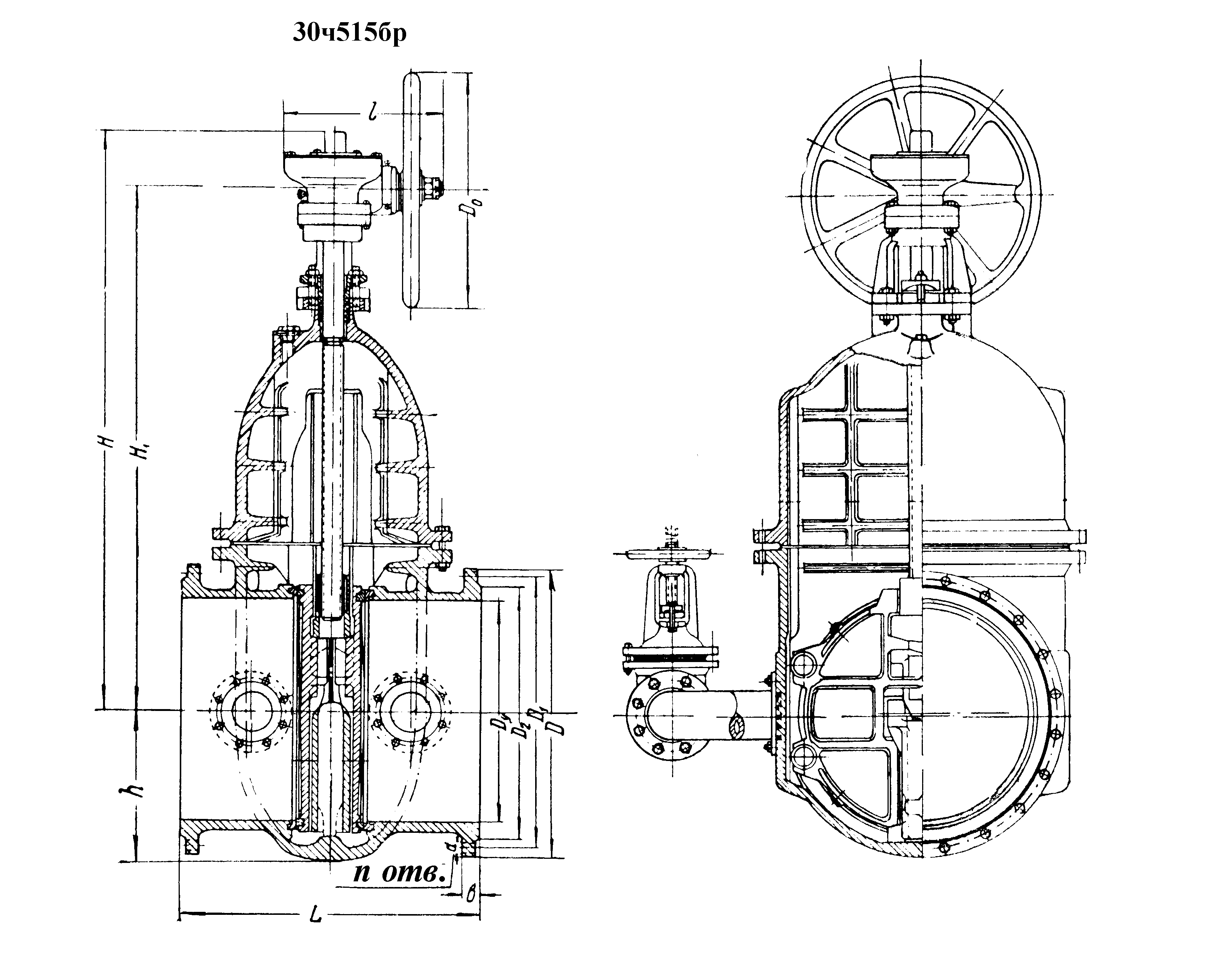

Рисунок 2.4. Засувки 30ч515бр

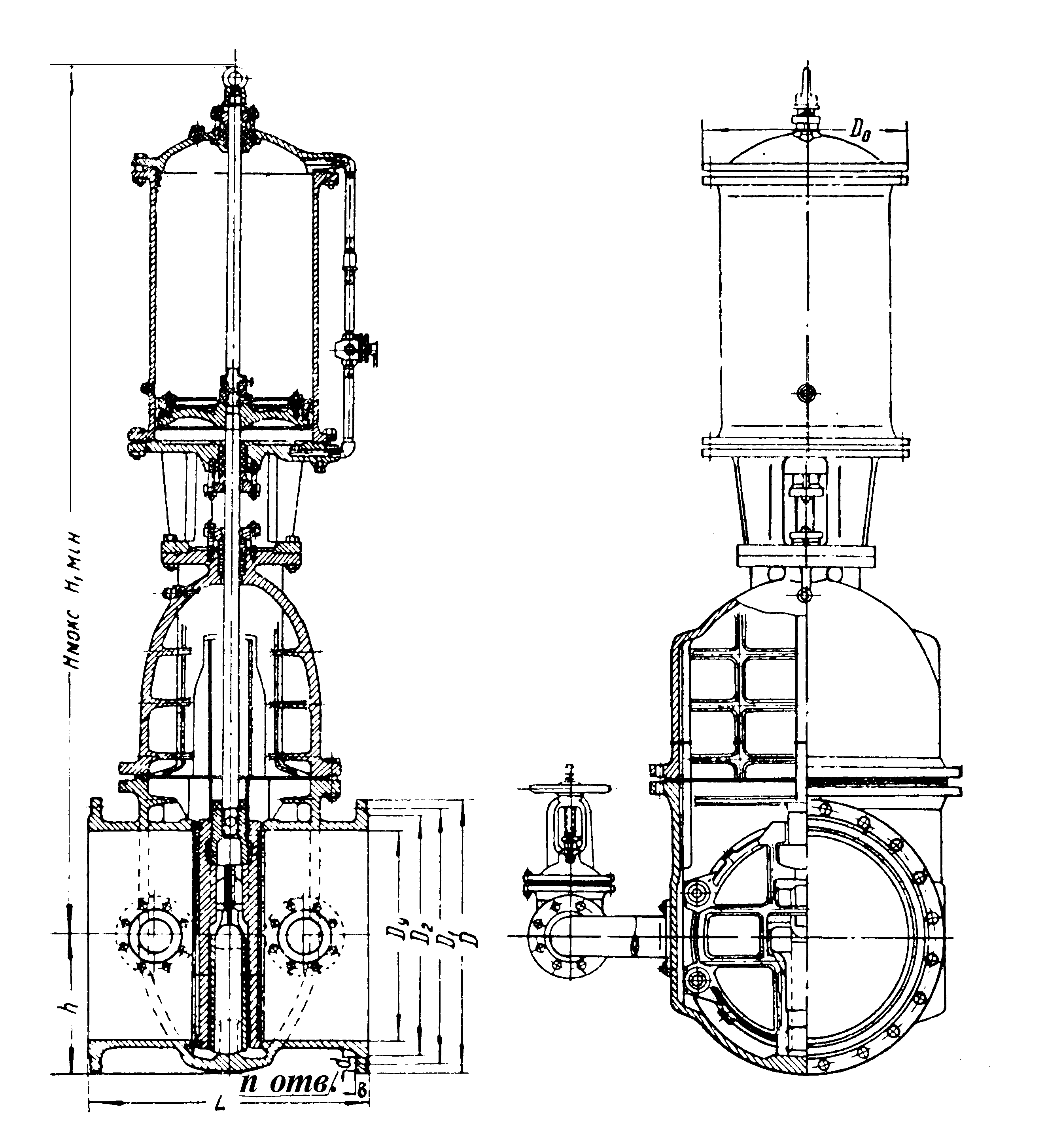

Рисунок 2.5. Засувка 30ч715бр

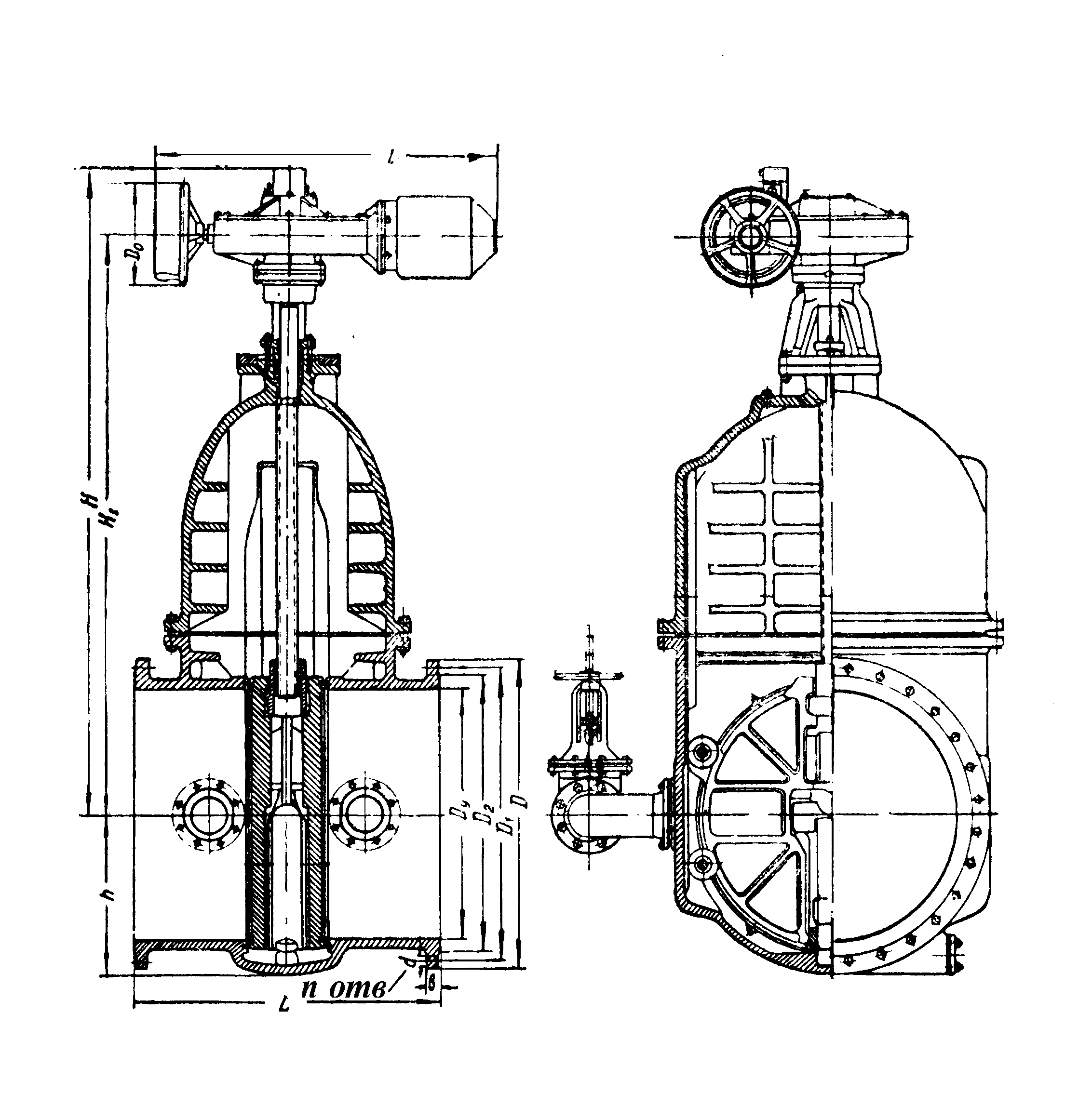

Рисунок 2.6. Засувка 30ч915бр

Таблиця 2.1.3

Номенклатура і типи електроприводів засувок 30ч915бр

Умов-		Електродвигун		Час відкриття
ний прохід Dу, мм	Тип електроприводу	Тип	Потужність, кВт	або закриття засувки електродвигуном, хв.
600 800	Б 099. 054, вик.ІІ	4АХС 1005493 або АОЛС2-31-493	3,2 або 3	1,6 2,2
1200	Б 099. 060, вик.ІІ	4АС 1325443 або АОС-52-443	8,5 або 7	5

Таблиця 2.1.4

Основні габаритні приєднувальні розміри (мм) і маса (кг)

Умовне позначення	Dу	L	D	D1	D2	d	b	H	H1	h	l	D0	n	Маса
30ч15бр 30ч715бр	500	700	670	620	585	27	30	1205 2680	- 2160	332 340	- -	640 555	20	840 1194
30ч515бр 30ч915бр	600	800	780	725	685	30	31	1695 1744	1405 1467	395 400	425 822	640 320	20	1160 1320
30ч715бр 30ч915бр	800	1000	1010	950	905	33	39	4010 2190	3175 1957	540 530	- 1460	760 400	24	3400 2930
30ч915бр	1200	1400	1455	1380	1325	40	51	3350	3040	750	1610	400	32	7810

Виробники: ВО “Салаватнефтемаш” (м. Салават); Славянський завод важкого машинобудівництва (м. Славянськ Донецької обл.); Дебальцевський завод з ремонту металургійного обладнання (м. Дебальцево Донецької обл.); ВО “Курганармхіммаш”.
