2.1. Засувки
В залежності від робочого тиску засувки виробляють з чавунними та сталевими корпусами. Конструктивно засувки бувають з висувним або невисувним шпинделем. За конструкцією запірних елементів засувки бувають паралельними, клиновими, сферичними і т.п. Однакові за конструкцією засувки можуть бути з ручним, електричним або гідравлічним приводом.
Приєднання чавунних засувок до трубопроводів здійснюється на фланцях, а сталевих – на фланцях або під приварку.
Засувки паралельні з висувним шпинделем фланцеві 30ч6бр, 30ч706бр, 30ч906бр
Засувки 30ч906бр (рис. 2.1) та 30ч6бр (рис.2.2) застосовуються на трубопроводах для води та пару з робочою температурою до 2250С, а засувки 30ч706бр (рис.2.2) – для води з робочою температурою до 400С та до 500С (засувка 30ч706бр1).
В таблицях 2.1.1 та 2.1.2 дані номенклатура, тип електроприводу та основні розміри цих засувок.
Засувки 30ч6бр, 30ч706бр, 30ч706бр1 установлюються на трубопроводі у будь-якому робочому положенні, крім положення “маховиком або гідроприводом донизу”; засувку 30ч906бр установлюють на горизонтальному трубопроводі електроприводом вертикально догори (допускається установлювати засувку горизонтально, в положенні “на ребро” та “плазом” при горизонтальному положенні вісі електродвигуна, змазуванні черв’ячної пари та роликопідшипників густим мастилом та наявності підпори під електродвигун).
Рисунок 2.1. Засувка 30ч906бр
Таблиця 2.1.1
Номенклатура і типи електроприводів засувок 30ч906бр
Умовний прохід Dу, мм |
Тип електро-приводу |
Електродвигун |
Час відкриття або закриття засувки електроприводом, хв. |
|
Тип |
Потужність, кВт |
|||
100 150 |
ТЭ099.058- О4М |
4БА563493 або НОЛ-12-493 |
0,18 |
1,1 |
|
2,6 |
|||
200 250 300 400 |
Б099.098-03М |
4АХС 80а493 або АОЛС2-21-493 |
1,3 |
2,1 |
а) б)

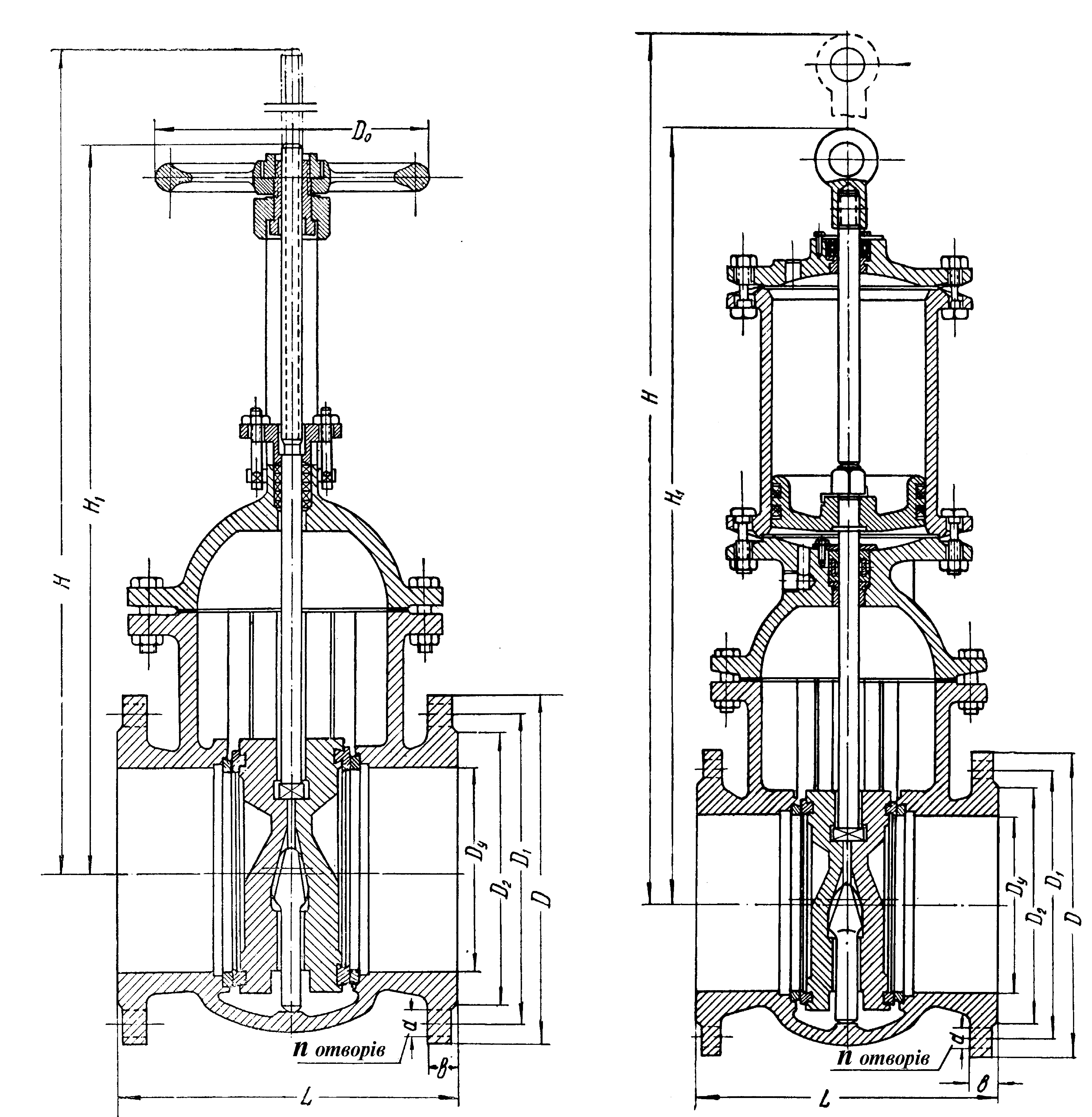

Рисунок 2.2. Засувки 30ч6бр (а) і 30ч706бр (б)
Виробники: засувки 30ч6бр – ВО “Бeлгородхиммаш”; Георієвський арматурний завод ім. В.І.Леніна (Dy=200; 250; 350); Душанбінський арматурний завод (d=50, 80, 100); Феодосійський арматурний завод (Dy=50); Чуфарівський арматурний завод (Dy=150, 300, 400).
Засувки 30ч706бр1 – Душанбінський арматурний завод (Dу =50, 80,100,150); 30ч706бр – ВО “Белгородхиммаш” (Dу= 200, 250); Георієвський арматурний завод ім. В.І.Леніна (Dу=300); засувки 30ч906бр – ВО “Белгородхиммаш” (Dу= 200); Нікольський ливарно-механічний завод “Більшовик” (Dу= 100, 150); Георієвський арматурний завод ім. В.І.Леніна (dу=200, 250); Чуфарівський арматурний завод (Dу=400).
Таблиця 2.1.2
Основні габаритні приєднувальні розміри (мм) і маса (кг)
Умовне позначення |
Умовний прохід Dу |
L |
D |
D1 |
D2 |
d |
b |
H |
H1 |
l |
Dо |
n |
Маса |
30ч 6бр 30ч706бр1 |
50 |
180 |
160 |
125 |
102 |
18 |
17 |
350 512 |
295 454 |
- - |
160 - |
4 |
17,3 31,5 |
30ч 6бр 30ч706бр1 |
80 |
210 |
195 |
160 |
138 |
18 |
19 |
440 607 |
350 518 |
- - |
160 - |
4 |
29 42,3 |
30ч 6бр 30ч706бр 30ч906бр |
100 |
230 |
215 |
180 |
158 |
18 |
19 |
523 684 940 |
410 576 - |
- - 345 |
200 - 200 |
8 |
39,5 52,1 75 |
30ч 6бр |
125 |
255 |
245 |
210 |
188 |
18 |
21 |
635 |
495 |
- |
240 |
8 |
56,4 |
30ч 6бр 30ч706бр 30ч906бр |
150 |
280 |
280 |
240 |
212 |
23 |
21 |
720 869 1095 |
560 709 - |
- - 398 |
240 - 160 |
8 |
73,5 86,1 103,2 |
30ч 6бр 30ч706бр 30ч906бр |
200 |
330 |
335 |
295 |
268 |
23 |
23 |
900 1066 1067 |
695 858 - |
- - 530 |
280 - 240 |
8 |
116,2 155,8 170,9 |
30ч 6бр 30ч706бр 30ч906бр |
250 |
450 |
390 |
350 |
320 |
23 |
25 |
1090 1250 1202 |
830 992 - |
- - 530 |
320 - 240 |
12 |
168,2 209 221,9 |
30ч 6бр 30ч706бр1 30ч906бр |
300 |
500 |
440 |
400 |
370 |
23 |
25 |
1285 1420 1350 |
975 1117 - |
- - 530 |
360 - 240 |
12 |
241,6 299 292 |
30ч 6бр 30ч706бр |
350 |
550 |
500 |
460 |
430 |
23 |
26 |
1480 1695 |
1120 1333 |
- - |
400 - |
16 |
323 410 |
30ч 6бр 30ч706бр 30ч906бр |
400 |
600 |
565 |
515 |
482 |
27 |
28 |
1660 1822 1632 |
1250 1408 - |
- - 530 |
500 - 240 |
16 |
438,2 522 492,8 |
