1.10. Упори

Упори призначені для встановлення на стиках трубопроводів, які не розраховані на сприйняття зусиль, що спрямовані вздовж осі, тобто на відгалуженнях і поворотах траси. До таких трубопроводів належать трубопроводи з чавунних, залізобетонних і азбестоцементних труб, а також трубопроводи в місцях встановлення компенсаторів. На рисунку 1.45 наведені конструкції таких упорів.

Рисунок 1.45. Упори на зовнішніх напірних мережах

1.11. Люки чавунні

Люки (рис. 1.46) застосовують для закривання лазів до колодязів та резервуарів. Їх ставлять горизонтально на бетонну або цегляну горловину.

Чавунні люки виробляються двох типів – важкі типу Т (від російського слова “тяжелый”) для установки на проїзній частині вулиць і легкі типу Л для установки на тротуарах і дорогах з рухом автотранспорту обмеженого тоннажу (до 5т), а також в місцях, де немає транспорту.

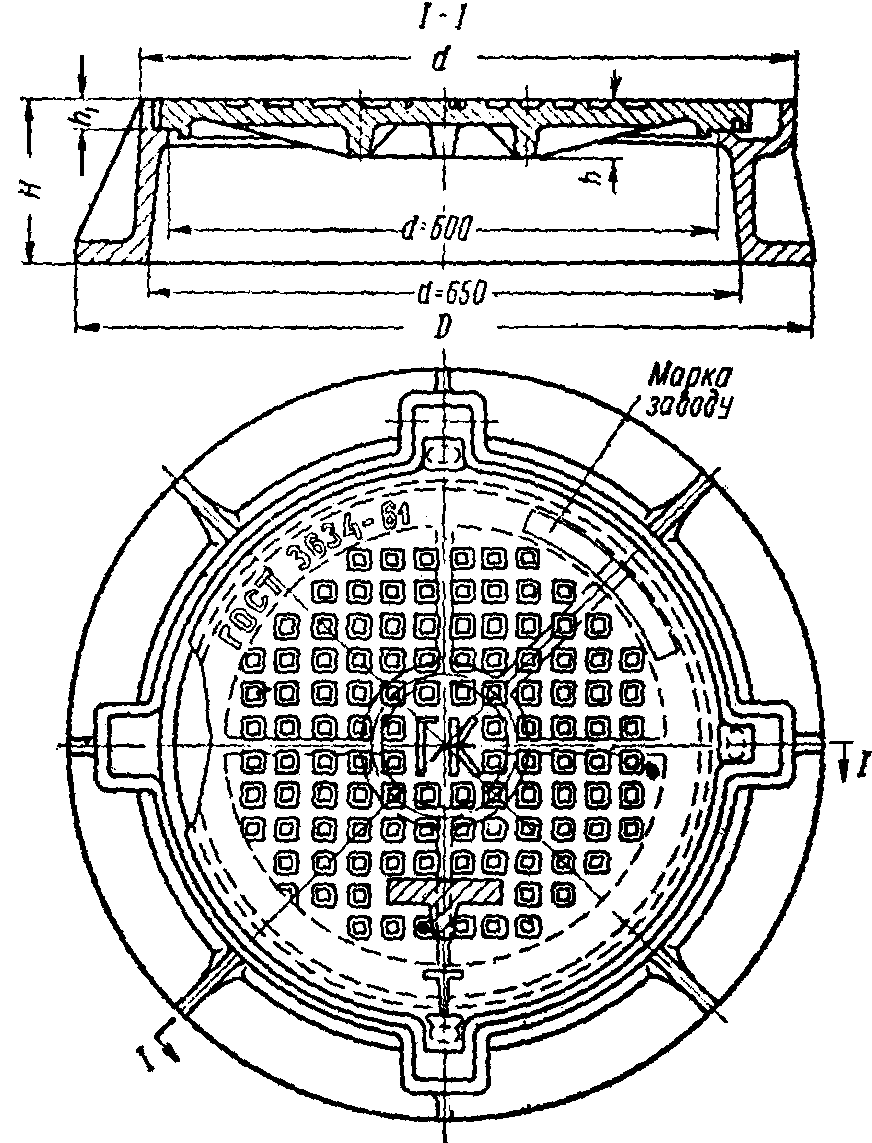

Рисунок 1.46. Люк чавунний для лазів до колодязів і резервуарів

Розміри і маса чавунних люків наведені в таблиці 1.11.1.

Таблиця 1.11.1

Розміри і маса люків чавунних для закривання лазів до колодязів і резервуарів (по ГОСТ 3634-61)

Тип люка	Розміри, мм					Маса, кг
	D	d	H	h	h1	кришки	загальний
Важкий Т	800	770	175	60	30	72	132
Легкий Л	770	664	100	40	20	32	69

Люки складаються із корпуса і кришки. В центрі кришки, в залежності від призначення люка, можуть бути відлиті позначення у виді літер: ГВ – міський водопровід; ГК – міська каналізація; ВД – водостік; ПГ – пожежний гідрант. Люки відливають із сірого чавуну.

1.12. Болти і гайки

З’єднання фланців, засувок, дискових затворів, зворотних клапанів та іншої арматури здійснюють болтами і гайками. Болти і гайки не йдуть в комплекті з фланцями. При замовленні матеріалів вони записуються окремою позицією. В таблиці 1.12.1 наведена маса болтів і гайок, які необхідні для з’єднання однієї пари фланців відповідного діаметру (розміри болтів були наведені в таблиці 1.7.7).

Таблиця 1.12.1

Маса болтів і гайок, які потрібні для монтажу одного фланцевого з’єднання

Умовний прохід, мм	Маса, кг
	Ру=0,25 МПа	Ру =0,6 МПа	Ру =1,0 МПа
150	1,2	1,33	2,5
200	1,26	1,39	2,5
250	2,09	2,09	3,9
300	3,6	3,76	4,04
350	3,6	3,9	5,63
400	4,8	5,39	8,34
450	5,01	5,39	8,34
500	5,01	5,58	8,62
600	7,44	8,34	15,96
700	9,29	10,34	19,58
800	16,99	18,07	30,58
900	17,54	18,6	31,36
1000	21,08	21,55	50,68
1200	24,1	-	88,64
1400	27,9	-	-
1600	31,0	-	-
